Opis produktu: Level Booster Breakout - konwerter poziomów napięć 3 V - 5 V - STEMMA QT / Qwiic - Adafruit 5649
Level Booster Breakout to płytka wyprodukowana przez firmę Adafruit, ma postać konwertera poziomów napięć, który umożliwia uzyskanie napięcia wyjściowego o wartości 5 V z napięcia wejściowego od 3 V do 5 V. Posiada wbudowany stabilizator napięcia 5 V o wydajności do 250 mA. Płytka Level Booster Breakout posiada wyprowadzenia w postaci pól lutowniczych, a także dwa złącza STEMMA QT / Qwiic, dzięki czemu może być stosowana z urządzeniami peryferyjnymi wyposażonymi w ten standard złącza - bez konieczności lutowania.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!

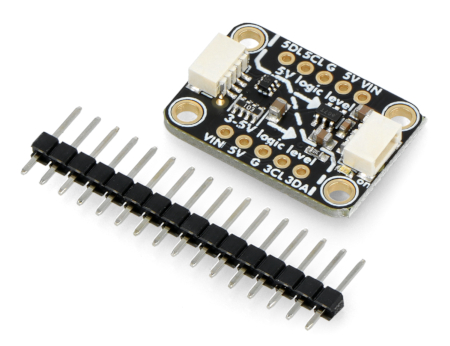

Elementy wchodzące w skład zestawu.

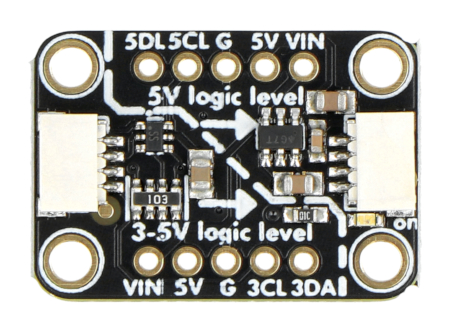

Wszystkie wyprowadzenia modułu zostały czytelnie opisane.
Opis wyprowadzeń i schemat połączeń
Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącza goldpin. Alternatywnie można wykorzystać także złącza STEMMA QT / Qwiic, które nie wymagają lutowania. Konwerter należy połączyć z wybranymi modułami zgodnie z poniższym opisem wyprowadzeń:
- VIN - pin napięcia wejściowego
- 5V - pin napięcia wyjściowego 5 V (100 mA prądu ciągłego i 200 mA prądu szczytowego)
- G - wspólna masa układu
- 3CL - linia zegara I2C napięcia wejściowego 3 V
- 3DA - linia danych I2C napięcia wejściowego 3 V
- 5CL - linia zegara I2C napięcia wyjściowego 5 V
- 5DA - linia danych I2C napięcia wyjściowego 5 V
Specyfikacja techniczna modułu
- Typ: konwerter napięć
- Wbudowany układ: AP3602A
- Zakres napięcia wejściowego: od 3 V do 5 V
- Napięcie wyjściowe: 5 V
- Stabilizator napięcia: 5 V (100 mA prądu ciągłego i 200 mA prądu szczytowego)
- Sygnalizacja stanu: wbudowana dioda LED
- Złącza: 2x złącze STEMMA QT / Qwiic
- Wymiary płytki: 25,6 x 17,7 x 4,6 mm
- Masa: 1,6 g
Zawartość zestawu
- Level Booster Breakout - konwerter poziomów napięć 3 V - 5 V - STEMMA QT / Qwiic - 1 sztuka
- Listwa goldpin - raster 2,54 mm - 1 sztuka

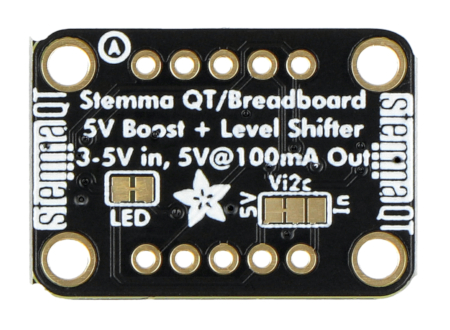

Level Booster Breakout - konwerter poziomów napięć 3 V - 5 V - STEMMA QT / Qwiic - Adafruit 5649.
