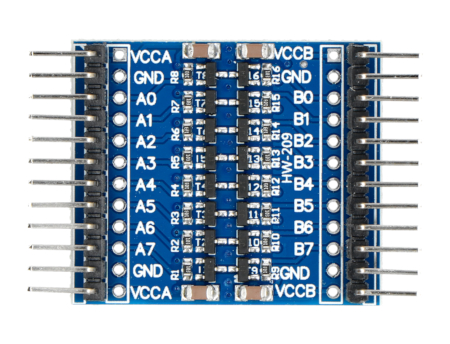

Opis produktu: Konwerter poziomów logicznych dwukierunkowy, 8-kanałowy
Moduł pozwalający na komunikację pomiędzy systemami wykorzystującymi poziomy napięć z przedziału od 3,3 V do 5,5 V. Pracuje w obu kierunkach jednocześnie, np. obniża napięcie 5 V na 3,3 V oraz podnosi 3,3 V na 5 V w tym samym czasie. Ta funkcja przydatna jest w dwukierunkowych protokołach komunikacyjnych, np. SPI w trybie full duplex. Konwerter posiada 8 kanałów. Wyprowadzeniami są złącza goldpin (raster 2,54 mm). Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.
Przykład połączenia modułu
W przypadku konwersji między 3,3 V a 5 V należy:.
- Pin VCCA/VA podpiąć do zasilania 3,3 V
- Pin VCCB/VB podpiąć do zasilania 5 V
- GND podpiąć do masy. Należy pamiętać aby masy całego układu były połączone.
- Kiedy na Ax będzie sygnał o napięciu 3,3 V, to na Bx pojawi się sygnał 5 V
- Kiedy na Ax będzie sygnał o napięciu 5 V, to na Bx pojawi się sygnał 3,3 V
- Nie ma potrzeby stosowania kontroli kierunku
Konwerter poziomów logicznych dwukierunkowy, 8-kanałowy.
Specyfikacja konwertera poziomów logicznych
- Napięcie zasilania: od 3,3 V do 5,5 V
- Liczba kanałów: 8
- Wymiary: 37 x 32 mm
