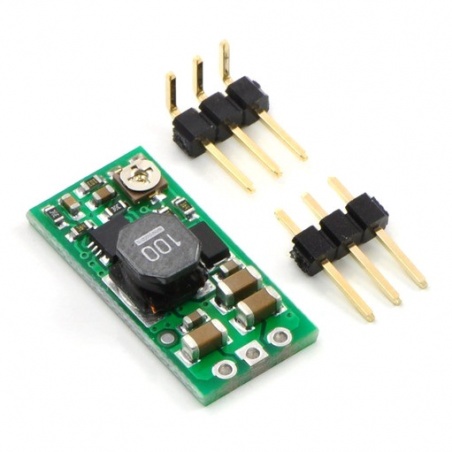

Opis produktu: Pololu boost - przetwornica regulowana 4-25 V 2 A
Przetwornica z regulowanym napięciem wyjściowym w zakresie od 4 V do 25 V. Maksymalny prąd do 2 A. Napięcie wejściowe od 1,5 V do 16 V.
Specyfikacja
- Napięcie wejściowe: 1,5 V do 16 V
- Napięcie wyjściowe regulowane: 4 V do 25 V
- Częstotliwość pracy 750 kHz
- Prąd maksymalny: 2 A
- Sprawność na poziomie 80 - 90%
- Małe rozmiary: 10,7 x 22,4 x 5,8 mm
- Masa (bez złącz): 1,6 g
Rys. 1: Wybór napięcia wyjściowego.
Wyprowadzenia
Moduł posiada trzy wyprowadzenia:
- VIN - napięcie wejściowe
- GND - potencjał masy
- VOUT- napięcie wyjściowe
Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń 2,54 mm - popularne złącza goldpin, pozwalają na montaż modułu w płytce stykowej lub podłączenie za pomocą przewodów.
Wybór napięcia wyjściowego
Napięcie ustawiane jest za pomocą potencjometru. Przekręcenie zgodnie z ruchem wskazówek zegara podwyższa napięcie.
Sprawność układu
Sprawność przetwornicy zależy od napięcia wejściowego oraz wybranego napięcia wyjściowego. Średnio wynosi od 80% do 90%. Prąd maksymalny jaki może dostarczyć układ to 2 A.
Rys. 2: Sprawność układu przy napięciu wyjściowym 5 V.
Rys. 3: Sprawność układu przy napięciu wyjściowym 12 V.
W obwodach elektronicznych prąd startowy może powodować występowanie tzw. szpilek czyli nagłych skoków napięcia do wartości powyżej ustalonego poziomu. Jeśli amplituda szpilki przekroczy wartość dopuszczalna regulatora, może on ulec zniszczeniu. Dlatego też, jeśli układ będzie zasilany napięciem powyżej 10 V lub obciążenie będzie miało wysoką indukcyjność, zalecamy wlutowanie kondensatora o wartości 33 uF / 25 V lub wyższej jak najbliżej układu pomiędzy VIN a GND.
Przetwornica typu boost - najprostszy sposób na podwyższenie napięcia stałego!
Każde urządzenie elektryczne i elektroniczne ma w swojej specyfikacje określone warunki dotyczące źródła zasilania. Na przykład, większość telefonów komórkowych i odtwarzaczy MP3 wymaga zasilania baterią o napięciu znamionowym 3,7 V. Problem powstaje, kiedy w naszym projekcie potrzebujemy uzyskać napięcie zasilania na poziomie 24 V, ale wymiary obudowy nie pozwalają na montaż baterii o wymaganych parametrach. Problem ten możesz bardzo łatwo rozwiązać - wystarczy użyć przetwornicy Pololu 799, która umożliwia podwyższenie napięcia zasilania na wyjściu nawet do 25 V!
Jak zbudowana jest przetwornica regulowana podwyższająca napięcie stałe?
Zasada działania przetwornicy impulsowej podwyższającej napięcie, jest nieco podobna do obwodów rezonansowych, w których zachodzi wymiana energii między elementami indukcyjnymi i pojemnościowymi, ale konstrukcja uwzględnia także elementy przełączające w postaci tranzystorów sterowanych przebiegiem prostokątnym o wysokiej częstotliwości oraz diody przełączające. W takiej przetwornicy napięcie wyjściowe jest sumą napięcia źródłowego oraz napięcia powstałego wskutek zaniku strumienia magnetycznego w cewce po wyłączeniu tranzystora sterującego. Regulacja napięcia na wyjściu przetwornicy odbywa się za pomocą potencjometru montażowego, którego rezystancja wyjściowa wpływa na współczynnik wypełnienia sygnału sterującego tranzystorami przetwornicy.
