U3V40F12 - przetwornica step-up 12V 3,5A - Pololu 4016

Indeks: PLL-20742 EAN: 5904422382384
Przetwornica step-up marki Pololu o napięciu wyjściowym 12 V i wydajności 3,5 A. Moduł zasilany jest napięciem od 1,3 V do 12 V (napięcie rozruchu wynosi 2,7 V). Typowa sprawność przetwornicy wynosi od 90% do 95%, w zależności od napięcie wejściowego i obciążenia. Moduł posiada zabezpieczenie temperaturowe, po przekroczeniu progu temperatury, wyłączy się.
U3V40F12 - przetwornica step-up 12V 3,5A - Pololu 4016
35,90 zł
29,19 zł netto
Zapłać później
Producent: Pololu

Opis produktu: U3V40F12 - przetwornica step-up 12V 3,5A - Pololu 4016

Przetwornica step-up marki Pololu o napięciu wyjściowym 12 V i wydajności 3,5 A. Moduł zasilany jest napięciem od 1,3 V do 12 V (napięcie rozruchu wynosi 2,7 V). Typowa sprawność przetwornicy wynosi od 90% do 95%, w zależności od napięcie wejściowego i obciążenia. Moduł posiada zabezpieczenie temperaturowe, po przekroczeniu progu temperatury, wyłączy się.

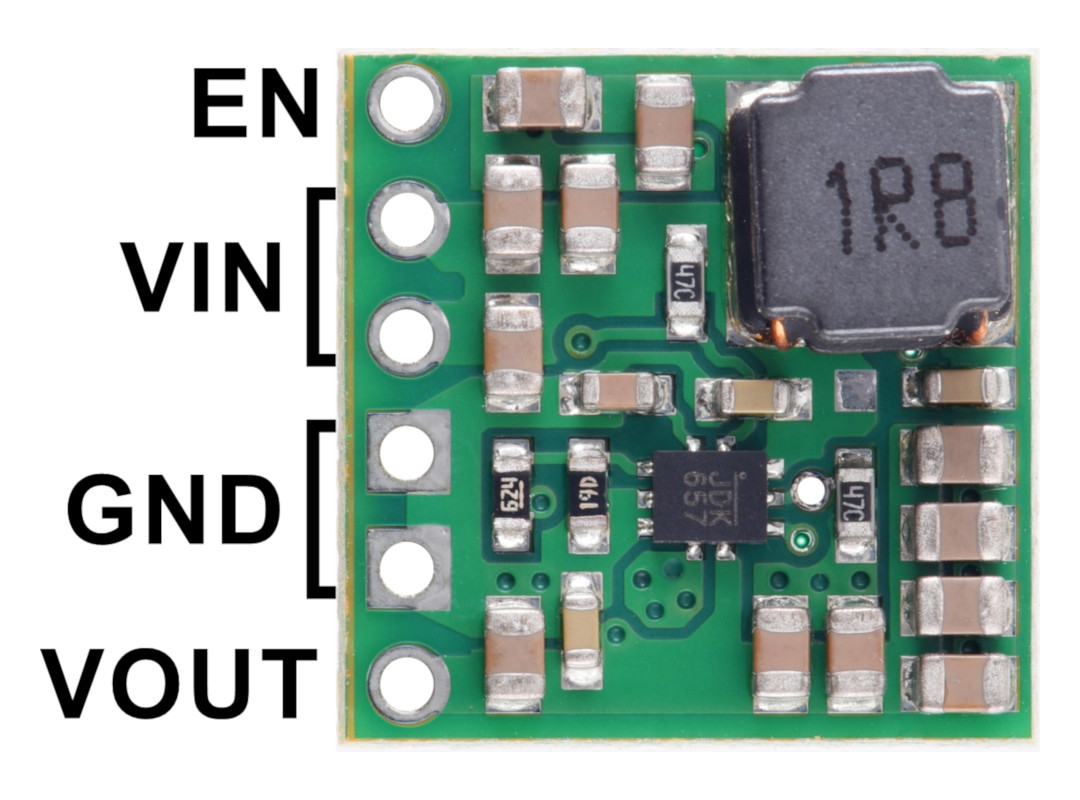

Wyprowadzenia przetwornicy step-upWyprowadzenia przetwornicy step-up 12 V / 3,5 A.

Wyprowadzenia modułu przetwornicy step-up

Moduł regulatora napięcia step-up marki Pololu wyposażony został w cztery wyprowadzenia w postaci sześciu otworów, do których można wlutować dołączone do zestawu złącza o rastrze 2,54 mm.

  • EN - pin wyłączający układ po podaniu napięcia poniżej 0,4 V, układ domyślnie włączony: rezystor 30 kΩ podciągnięty z EN do VIN.
  • VIN - napięcie wejściowe od 2,7 V do 12 V (po uruchomieniu układu, napięcie wejściowe może wynosić min. 1,3 V).
  • GND - masa układu (wspólna dla VIN i VOUT).
  • VOUT - napięcie wyjściowe 12 V.

Niebezpieczne impulsy napięciowe

Podczas podania napięcia zasilającego do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Firma Pololu dokonała testów, z których wynika, że dla napięcia wejściowego powyżej 11 V szpilki mogą mieć amplitudę o wartości na tyle dużej, aby uszkodzić moduł. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.

Sprawność układu

Sprawność definiuje się jako stosunek mocy wyjściowej do mocy wejściowej (power out)/(power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii. (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu naładowania. Sprawność tego układu wynosi od 90% do 95%. Prąd wyjściowy jest zależny od napięcia wejściowego oraz obciążenia układu.

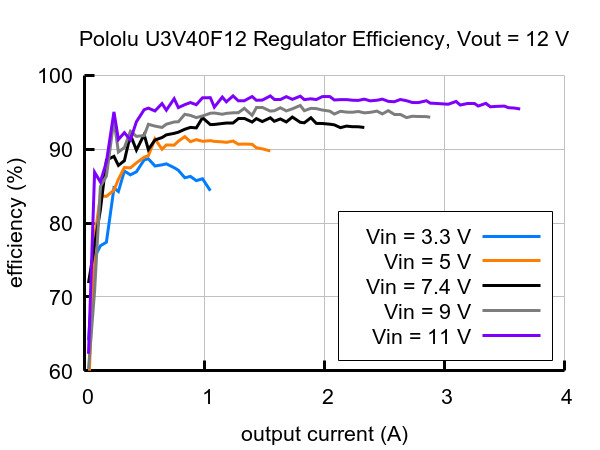

Przetwornica step-up 12VWydajność prądowa przetwornicy step-up U3V40F12.

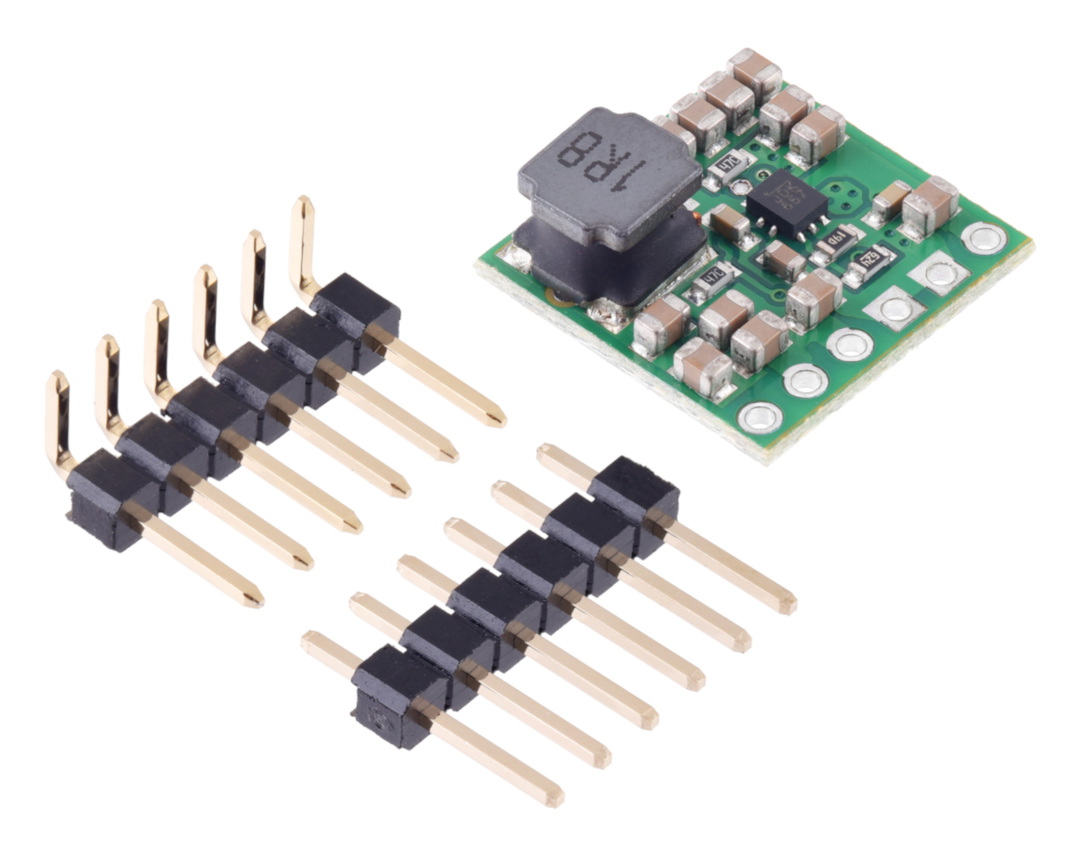

W zestawie również złącza goldpinPrzetwornica step-up U3V40F12 12 V / 3,5 A. Złącza goldpin w zestawie.

Specyfikacja przetwornicy step-up U3V40F12

  • Napięcie wejściowe: od 1,3 V do 12 V (minimalne napięcie do uruchomienia układu wynosi 2,7 V)
  • Napięcie wyjściowe: 12 V (z dokładnością 4%)
  • Typowa sprawność: od 90% do 95%, w zależności od napięcie wejściowego i obciążenia
  • Częstotliwość przełączania: ~600 Hz przy dużym obciążeniu
  • Tryb oszczędzania energii
  • Typowy prąd spoczynkowy bez obciążenia poniżej 2 mA
  • Przełącznik 9,5 A pozwala na:
    • chwilowy prąd wejściowy do 9,5 A
    • prąd wejściowy do 4 A przez kilka sekund
    • prąd wejściowy do 3,5 A przez dłuższy czas
  • Zintegrowane zabezpieczenia:
    • wyłączenie z powodu zbyt wysokiej temperatury
    • funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe
    • zabezpieczenie przed przepięciem wyjściowym (zwykle 16,5 V)
    • ograniczenie prądu wejściowego cykl po cyklu do 9,5 A
  • Wymiary: 15,2 x 15,2 x 5,6 mm
  • Masa: 1,5 g

Napięcie zasil. od 1.3 V
Napięcie zasil. do 12.0 V
Napięcie nominal. 12 V
Napięcie wyjścia od 12.0 V
Napięcie wyjścia do 12.0 V
Wydajność prąd 3.5 A
Szerokość opakowania 5 cm
Wysokość opakowania 1 cm
Głębokość opakowania 4.5 cm
Masa opakowania 0.003 kg
