Opis produktu: U1V10F3 - przetwornica step-up 3,3 V 1,2 A - Pololu 2563
Regulator podwyższający napięcie z zakresu od 0,5 do 5,5 V do stałej wartości 3,3 V. Po przekroczeniu 3,3 V na wejściu układ automatycznie przełącza się w tryb linowego regulatora obniżającego napięcia. Sprawność przetwornicy wynosi 70 - 90 % w zależności od podanego napięcia wejściowego. W celu ochrony przed przegrzaniem moduł wyłącza się automatycznie, gdy jego temperatura przekroczy 140 °C. W naszej ofercie również wersja z napięciem wyjściowym 5 V.

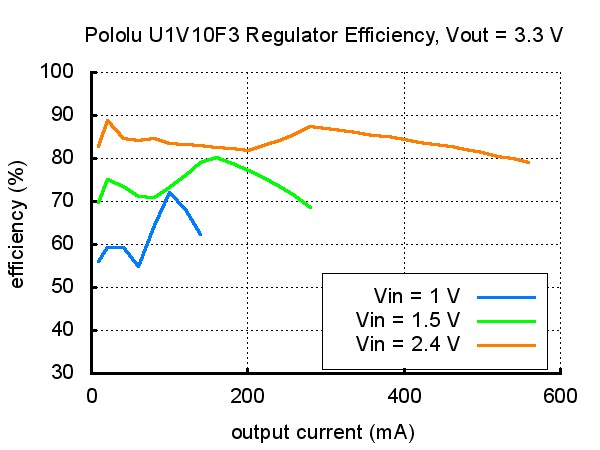

Sprawność i prąd wyjściowy układu przy napięciu wyjściowym 3,3 V.
Wyprowadzenia
Moduł posiada trzy wyprowadzenia:
- VIN - napięcie wejściowe z zakresu 0,5 V do 5,5 V, należy zwrócić uwagę na krótkie impulsy napięciowe mogące uszkodzić układ
- GND - potencjał masy
- VOUT- napięcie wyjściowe
Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń 2,54 mm - popularne złącza goldpin, pozwalają na montaż modułu w płytce stykowej lub podłączenie za pomocą przewodów.
Sprawność układu
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowe (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Sprawność tego układu impulsowego wynosi około 70% - 90%. Prąd wyjściowy zależny jest od napięcia wejściowego, szczegóły na wykresie:
Niebezpieczne impulsy napięciowe
Podczas podłączania zasilania do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia wejściowego powyżej 4,5 V szpilki mogą mieć amplitudę o wartości na tyle dużej, aby uszkodzić moduł. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.
Specyfikacja przetwornicy U1V10F3
- Napięcie wejściowe: 0,5 V do 5,5 V
- Napięcie wyjściowe: 3,3 V
- Prąd wyjściowy maksymalny: 1,2 A
- Prąd wyjściowy: zależny od napięcia wejściowego - patrz wykres
- Dokładność napięcia wyjściowego: 4%
- Sprawność układu: 70 - 90%
- Zintegrowany układ wyłączający przetwornice przy zbyt wysokiej temperaturze pracy
- Wymiary: 11,5 x 8,9 x 3 mm
- Masa (bez złącz): 0,5 g
Miniaturowa przetwornica DC/DC do różnych zastosowań
Miniaturowa, wysokiej jakości przetwornica DC/DC podwyższająca napięcie, marki Pololu, o numerze katalogowym 2563. Niewielkie wymiary modułu oraz raster padów montażowych równy 2,54 mm umożliwiają w niektórych sytuacjach zastosowanie przetwornicy nawet w miejsce stabilizatorów z rodziny 78xx.
Pobór prądu przetwornicy nie przekracza 1 mA, co ułatwia zastosowanie modułu w urządzeniach zasilanych za pomocą baterii lub akumulatora. Napięcie wejściowe powinno mieścić się w zakresie od 0,5 V do 5,5 V, zaś napięcie wyjściowe jest ustalone fabrycznie na wartość 3,3 V. Maksymalny pobór prądu wynosi 1,2 A.
Do systemów odzyskiwania energii i modułów radiowych
U1V10F3 - przetwornica step-up 3,3 V 1,2 A - Pololu 2563 doskonale sprawdzi się w urządzeniach zasilanych za pomocą pojedynczych ogniw litowo-polimerowych, a także jednego, dwóch lub trzech szeregowych ogniw typu AA lub AAA.
Szeroki zakres napięć wejściowych umożliwia efektywne wykorzystanie niskonapięciowych źródeł energii o szerokim zakresie zmienności napięcia. Przykładem mogą być wszelkiego rodzaju systemy odzyskiwania energii (np. baterie słoneczne). Napięcie wyjściowe równe 3,3 V sprawia, że prezentowana przetwornica step up może bezpośrednio zasilać rozmaite moduły radiowe (np. FiPy ESP32) oraz mikrokontrolery (w tym STM32).
