Opis produktu: U3V16F7 - przetwornica step-up - 7,5V 2A - Pololu 4943
Przetwornica step-up marki Pololu o napięciu wyjściowym równym 7,5 V i wydajności 2 A. Napięcie zasilania wynosi od 1,3 V do 16 V. Minimalnym napięciem potrzebnym do rozruchu jest 2,7 V. Typowa sprawność przetwornicy wynosi od 85% do 95%, w zależności od napięcia wejściowego i obciążenia. Prąd wyjściowy jest proporcjonalny do prądu wejściowego, sprawności oraz współczynnika wzmocnienia VOUT do VIN.

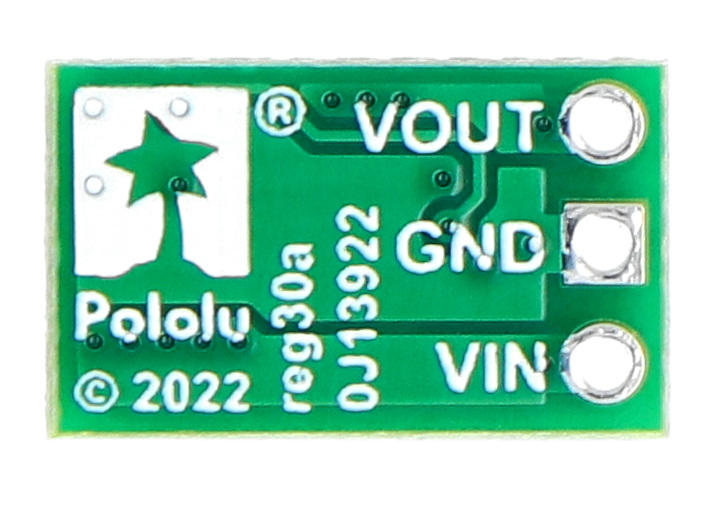

Wyprowadzenia przetwornicy U3V16F7.
Wyprowadzenia przetwornicy U3V16F7
- VOUT - napięcie wyjściowe 7,5 V
- GND - masa układu (wspólna dla VIN i VOUT)
- VIN - napięcie wejściowe od 2,7 V do 16 V (po uruchomieniu układu napięcie wejściowe może spaść do min. 1,3 V)
Skoki napięcia
Podczas podłączania zasilania do modułu początkowy dopływ prądu może spowodować niebezpieczne skoki napięcia, które są znacznie wyższe niż napięcie wejściowe. Po badaniach przeprowadzonych przez Pololu stwierdzono, że dla napięcia wejściowego powyżej 9 V impulsy mogą mieć amplitudę o wartości na tyle dużej, aby uszkodzić moduł. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.
Wydajność układu przetwornicy
Sprawność definiuje się jako stosunek mocy wyjściowej do mocy wejściowej (Power out)/(Power in). Jest jednym z najważniejszych parametrów przetwornicy, zwłaszcza w przypadku pracy z przenośnymi źródłami energii.
Wydajność prądowa przetwornicy U3V16F7.

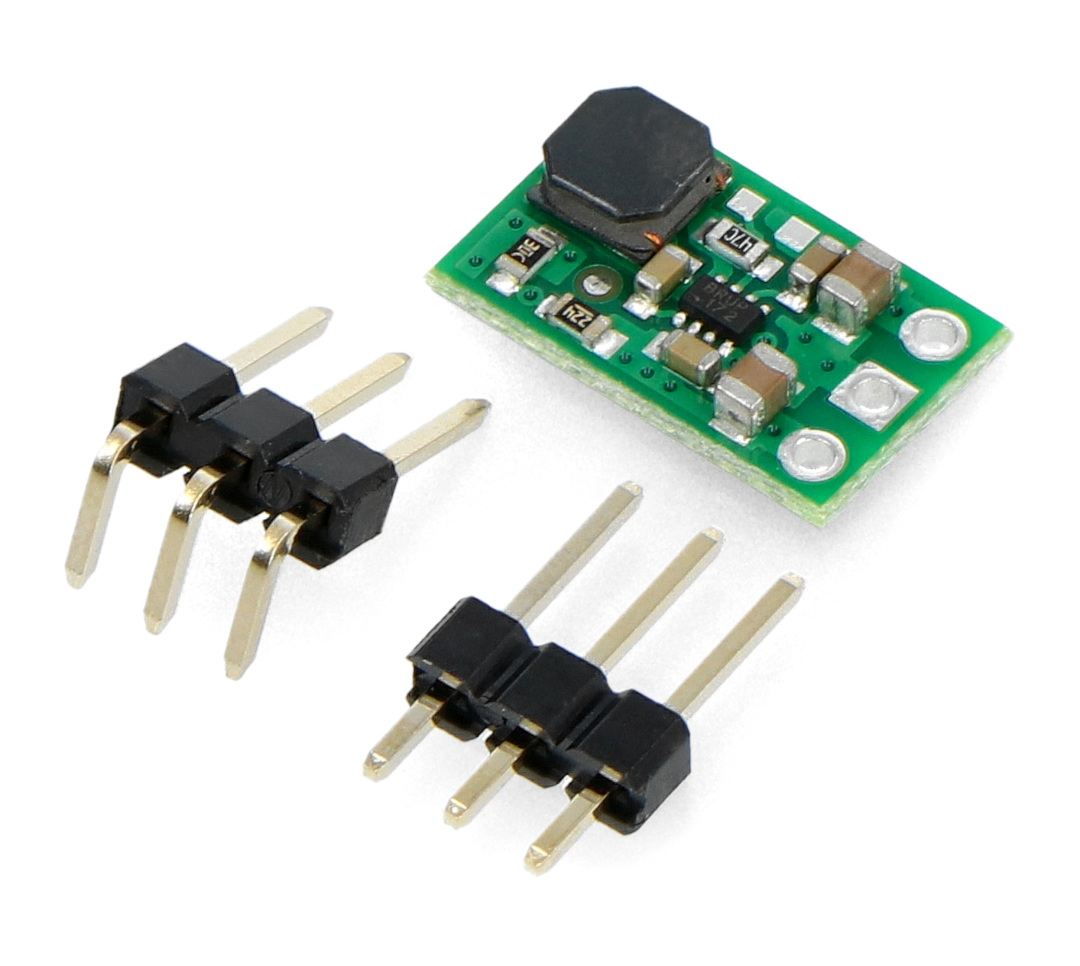

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna przetwornicy U3V16F7
- Napięcie wejściowe: od 1,3 V do 16 V
- Minimalne napięcie rozruchowe: 2,7 V
- Napięcie wyjściowe: 7,5 V (z dokładnością 4%)
- Maksymalny prąd wejściowy: 2 A
- Prąd wejściowy w trybie ciągłym: do 1,6 A
- Częstotliwość przełączania: ok. 1,2 MHz przy dużych obciążeniach
- Sprawność układu: od 85% do 95 %
- Zabezpieczenia: przed przegrzaniem, funkcja miękkiego startu, blokada podnapięciowa
- Wymiary: 13,1 x 8,1 x 3 mm
- Masa: 0,4 g
Zawartość zestawu
- U3V16F7 - przetwornica step-up - 7,5 V 2 A - Pololu 4943
- Listwa goldpin proste 3-pin raster 2,54 mm
- Listaw goldpin kątowe 3-pin raster 2,54 mm
