Opis produktu: U1V11F5 - przetwornica step-up 5V 1,2A - Pololu 2562
Regulator podwyższający napięcie z zakresu od 0,5 do 5,5 V do stałej wartości 5 V. Po przekroczeniu 5 V na wejściu układ automatycznie przełącza się w tryb linowego regulatora obniżającego napięcia. Sprawność przetwornicy wynosi 70 - 90 % w zależności od podanego napięcia wejściowego. Układ posiada tryb czuwania, załączany poprzez podanie stanu niskiego na wyprowadzenie SHDN. W naszej ofercie również wersja z napięciem wyjściowym 3,3 V.
Sprawność i prąd wyjściowy układu przy napięciu wyjściowym 5 V.
Sprawność układu

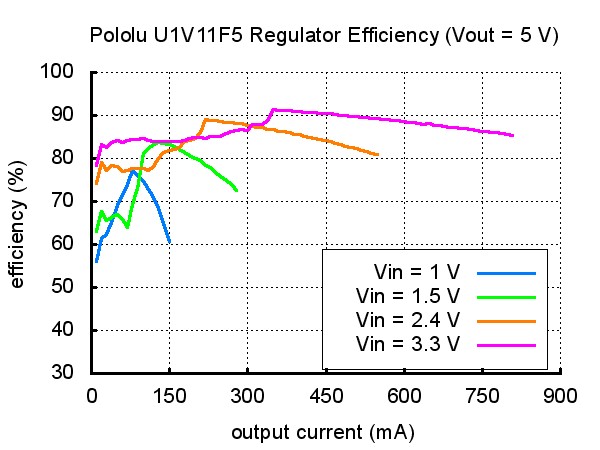

Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowe (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Sprawność tego układu impulsowego wynosi około 70 % - 90 %. Prąd wyjściowy zależny jest od napięcia wejściowego, szczegóły na wykresie:
Niebezpieczne impulsy napięciowe
Podczas podłączania zasilania do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia wejściowego powyżej 4,5 V szpilki mogą mieć amplitudę o wartości na tyle dużej, aby uszkodzić moduł. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.
Specyfikacja przetwornicy U1V11F5
- Napięcie wejściowe: 0,5 V do 5,5 V
- Napięcie wyjściowe: 5 V
- Prąd wejściowy maksymalny: 1,2 A
- Prąd wyjściowy: zależny od napięcia wejściowego - patrz wykres
- Dokładność napięcia wyjściowego: 4 %
- Sprawność układu: 70 - 90 %
- Stan czuwania - wyprowadzenie SHDN
- Zintegrowany układ wyłączający przetwornice przy zbyt wysokiej temperaturze pracy
- Wymiary: 15,3 x 11,5 x 3 mm
- Masa (bez złącz): 0,7 g
Wyprowadzenia
Moduł posiada trzy wyprowadzenia:
- VIN - napięcie wejściowe z zakresu 0,5 V do 5,5 V, należy zwrócić uwagę na krótkie impulsy napięciowe mogące uszkodzić układ
- GND - potencjał masy
- VOUT- napięcie wyjściowe
- SHDN - wyłączenie układu - podanie stanu niskiego, sprawia, że układ przechodzi w stan niskiego poboru energii. Wyprowadzenie jest podciągnięte do VIN poprzez rezystor 100 kΩ, co sprawia że układ jest domyślnie załączony. Jeśli pin nie będzie używany można pozostawić go niepodłączonym lub połączyć z sąsiednim VIN. W przeciwnym wypadku należy postępować według poniższych wskazówek:
- Dla VIN < 0,8 V, wartość napięcia na SHDN musi być poniżej 0,1 * VIN aby zablokować regulator i powyżej 0,9 * VIN aby go odblokować.
- Dla 0,8 V ≤ VIN ≤ 1,5 V, wartość napięcia na SHDN musi być poniżej 0,2 * VIN aby zablokować regulator i powyżej 0,8 * VIN aby go odblokować.
- Dla VIN >11,5 V , wartość napięcia na SHDN musi być poniżej 0,4 V aby zablokować regulator i powyżej 1,2 V aby go odblokować.
Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń 2,54 mm - popularne złącza goldpin, pozwalają na montaż modułu w płytce stykowej lub podłączenie za pomocą przewodów.
