Opis produktu: TPS61023 - przetwornica step-up 5V 1A - Adafruit 4654
Przetwornica step-up typu Boost oparta na układzie TPS61023 o napięciu wyjściowym 5 V i wydajności prądowej 1 A. Napięcie wejściowe powinno wynosić od 0,5 V do 5,5 V. Minimalne napięcie wejściowe dla rozruchu to 1,8 V. Producent podczas testów z różnymi napięciami wejściowymi otrzymał poniższe wyniki wydajności prądowej dla napięcia 5 V:
- 2 V: 300 mA dla 5 V (minimalne napięcie rozruchu przetwornicy)
- 2,5 V: 500 mA dla 5 V (dwa akumulatory NiMH)
- 3 V: 800 mA dla 5 V (dwie baterie alkaliczne lub słaby akumulator Li-Pol)
- 3,5 V: 1100 mA dla 5 V (napięcie nominalne Li-Pol)
- 4 V: 1400 mA dla 5 V (3 akumulatory NiMH lub w pełni naładowany Li-Pol)

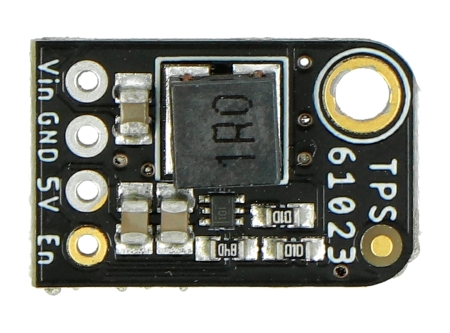

Przetwornica step-up TPS61023.
Podobne przetwornice step-up są często wykorzystywane w celu uzyskania napięcia wyjściowego 5 V z wykorzystaniem akumulatorów Li-Pol 3,7 V. Poniżej wynik testów sprawności przetwornicy dla zależności od wydajności akumulatorów:
- 5,2 V / 100 mA wymaga 3,7 V / 160 mA (88%)
- 5,2 V / 250 mA wymaga 3,7 V / 400 mA (88%)
- 5,2 V / 500 mA wymaga 3,7 V / 800 mA (88%)
- 5,2 V / 1000 mA wymaga 3,7 V / 1800 mA (78%)
Specyfikacja przetwornicy TPS61023
- Napięcie wejściowe: od 0,5 V do 5,5 V
- Minimalne napięcie wejściowe do rozruchu: 1,8 V
- Dwa tranzystory MOSFET 47 mΩ (LS) / 68 mΩ (HS)
- Ograniczenie prądu do 3,7 A
- Częstotliwość przełączania 1 MHz przy VIN do 1,5 V oraz 0,5 MHz przy VIN od 1 V
- Pobór prądu w stanie spoczynku: 0,1 0.1µA
- Dokładność napięcia ± 2,5 % przy temperaturze od -40°C do 125°C
- Tryb pracy auto PFM przy niewielkim obciążeniu
- Tryb pass-through kiedy napięcie wejściowe jest większe od wyjściowego
- Zabezpieczenie przeciwprzepięciowe oraz termiczne
- Zabezpieczenie przed zwarciem wyjścia
- Wymiary: 17,8 x 11,3 x 5,6 mm
- Masa: 1 g

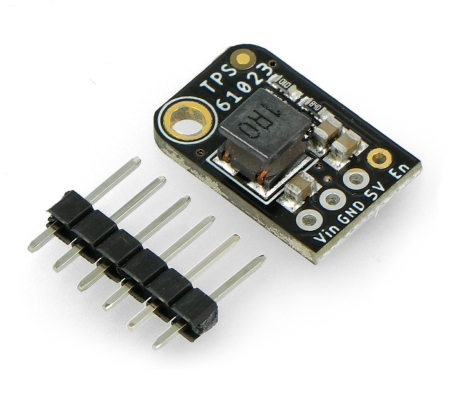

Przetwornica step-up.
