Opis produktu: Maker Pi RP2040 - Cytron
Płytka wyposażona w mikrokontroler zaprojektowany przez Raspberry Pi - RP2040. Wyposażona w dwukanałowy sterownik silnika prądu stałego DC, 4 wyprowadzenia do sterowania serwomechanizmami oraz 7 portów I/O zgodnych ze standardem Grove. Maker Pi RP2040 od firmy Cytron to gotowe rozwiązanie przeznaczone do projektów DIY robotów, które wymagają inteligentnego sterowania.
Zawartość zestawu
- Maker Pi RP2040 - Cytron
- Przewód połączeniowy Grove - JST - 4 sztuki
- Śrubokręt gwiazdkowy
- Nóżki antypoślizgowe - 4 sztuki

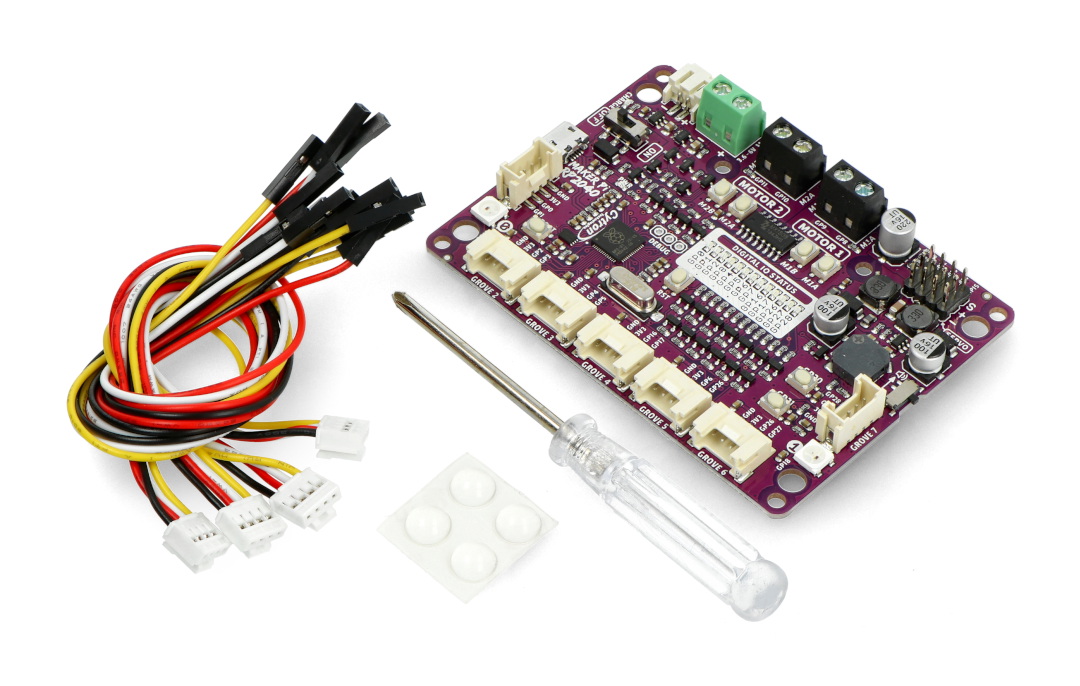

Elementy zestawu Maker Pi RP2040 od Cytron.

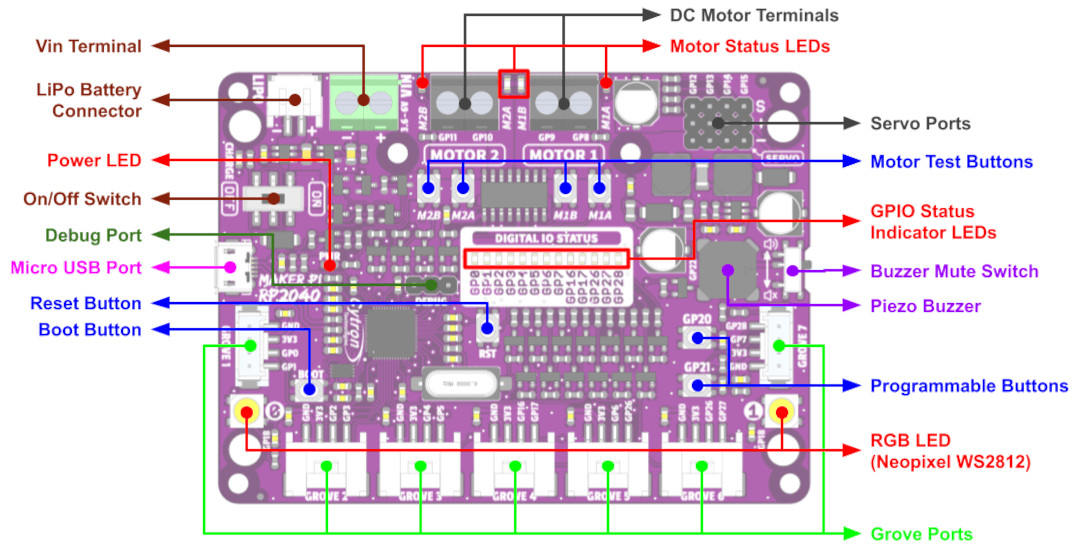

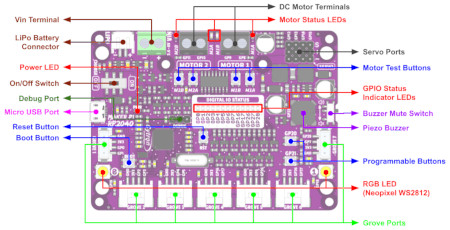

Rozmieszczenie elementów na płytce.
Przegląd funkcji Maker Pi RP2040 od firmy Cytron
- Płytka z mikrokontrolerem RP2040
- Sterowniki silników do sterowania dwoma silnikami prądu stałego DC lub jednym silnikiem krokowym o napięciu w zakresie od 3,6 V do 6 V
- Wbudowane przyciski Quick Test oraz diody LED przeznaczone do testowania pracy silników - bez konieczności implementacji kodu
- Płytka wyposażona w buzzer piezoelektryczny
- Możliwość podłączenia do 7 urządzeń peryferyjnych za pośrednictwem złącza Grove
- Trzy sposoby zasilania: akumulator, złącze VIN lub port microUSB
- Kompatybilność z serią Raspberry Pi Pico - oprogramowanie, firmware, biblioteki i zasoby opracowane do Raspberry Pi Pico współpracują z Maker Pi RP2040 od firmy Cytron
Specyfikacja techniczna Maker Pi RP2040
- Parametry systemu:
- wbudowany układ: Raspberry Pi RP2040
- procesor: ARM Cortex-M0+ Dual-Core
- taktowanie procesora: 133 MHz
- wewnętrzna pamięć RAM: 264 kB
- pamięć Flash: 2 MB
- Zasilanie:
- 5 V - dostarczone poprzez złącze microUSB (USB typu B)
- od 3,6 V do 6 V - dostarczone poprzez złącze VIN
- 3,7 V - dostarczone poprzez akumulator Li-Pol/Li-Ion
- Sterowniki silników
- ilość obsługiwanych silników: 2x silnik prądu stałego / 1x silnik krokowy
- parametry zasilania silników: od 3,6 V do 6 V
- pozwala na sterowanie silnikiem o poborze prądu do 1 A
- Wyprowadzenia do serwomechanizmów: 4
- Sygnalizacja stanu: 13x diody LED wskazujące stan pracy dla pinów GPIO
- 2x dioda LED RGB
- Wbudowany buzzer piezoelektryczny
- Przyciski użytkowe: 2x
- Złącza Grove do urządzeń peryferyjnych: 7 uniwersalnych I/O: cyfrowe, analogowe, I2C, SPI, UART itp.
- Środowisko programistyczne: C/C++, MicroPython, CircuitPython
- Otwory montażowe:
- 4x otwór montażowy 4,8 mm (kompatybilny ze stykami serii LEGO)
- 6x otwór na śrubę M3
- Wymiary: 88 x 64 mm
Maker Pi RP2040 posiada 7 złącz Grove przeznaczonych do podłączenia urządzeń peryferyjnych.

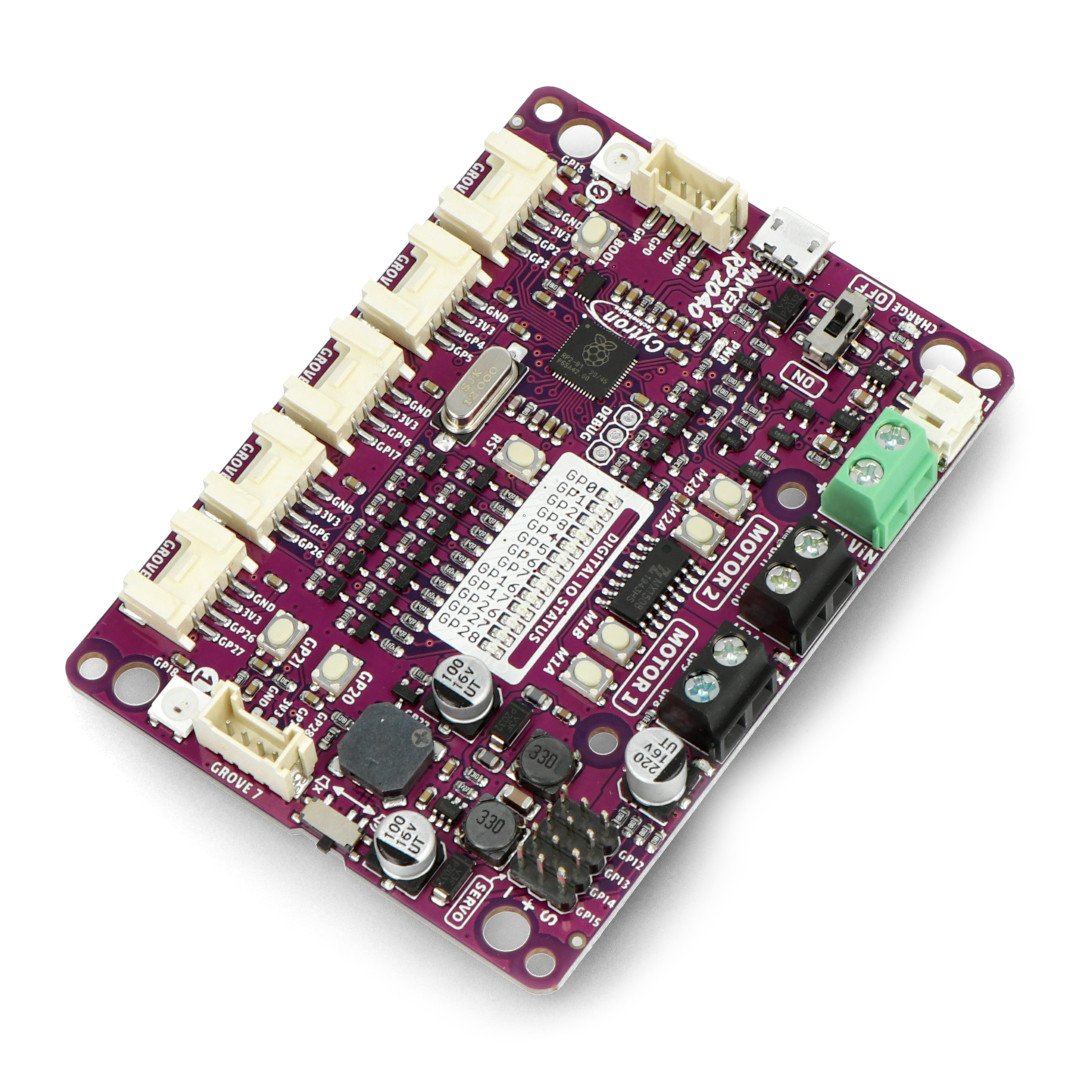

Maker Pi RP2040 - Cytron
Cytron Maker Pi to moduł, którego sercem jest jeden z popularniejszych chipsetów stworzonych jeszcze na początku działalności Fundacji Raspberry Pi. RP2040, bo o nim mowa, to układ dwurdzeniowy używający ARM Cortex M0+ 133 MHz. Posiada listwę GPIO (26 pinów), 264 kB SRAM i 2 MB Flash.
Prezentowany zestaw rekomendowany jest dla osób, które szukają dobrych podzespołów bazowych zwłaszcza do tworzenia nowych prototypów robotycznych. W zestawie oprócz samej płytki Maker Pi RP2040 Cytron znajduje się przewód połączeniowy Grove JST (4 szt.), śrubokręt gwiazdkowy i nóżki antypoślizgowe.
Maker Pi RP2040 - Cytron - najważniejsze funkcje
Za pomocą Maker Pi z układem Raspberry Pi RP2040 możliwe jest kontrolowanie silników, prototypowanie nowych urządzeń, wykorzystywanie buzzera piezoelektrycznego w projektach. Łatwo można testować także silniki i serwomechanizmy. Moduł posiada wbudowany przyciski Quick Test i wysokiej jakości diody LED.
Jeżeli szukasz płytki do prototypowania i testowania innych komponentów elektronicznych, moduł Maker Pi RP2040 będzie jak znalazł. Zapraszamy do zapoznania się także z całą gamą pokrewnych modułów dostępnych na naszej stronie.
