Indeks: MOD-02966
EAN: 5904422300531

Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - niebieski

5.00
15 opinii

Moduł wyposażony w osiem przekaźników SRD-05 z cewką zasilaną napięciem 5 V wraz z izolacją optoelektroniczną. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V - niebieski

Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego (w tym Arduino, Raspberry Pi i STM32Discovery). Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.

Przykłady zastosowania

  • Sterownik oświetlenia
  • Sterownik układów wykonawczych
  • Włącznik do urządzeń elektrycznych, w tym silników

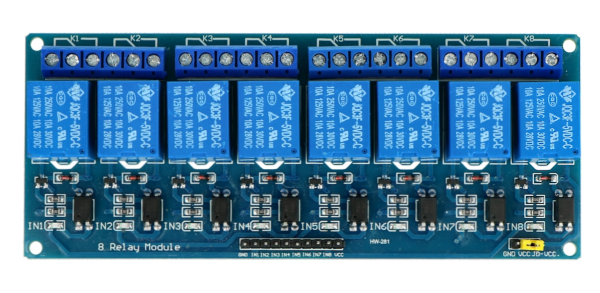

Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - niebieski

Moduł przekaźników 8 kanałów z optoizolacją - styki 10 A / 250 V AC - cewka 5 V - niebieski.

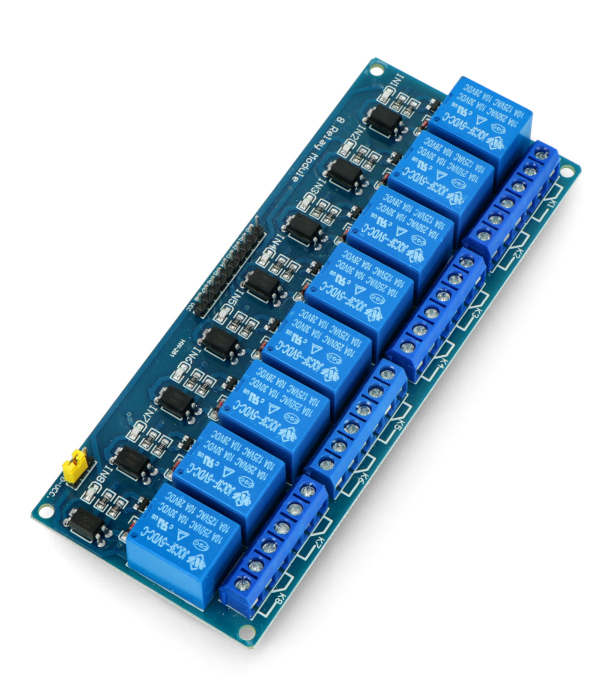

Moduł przekaźników 8 kanałów z optoizolacją

Moduł przekaźników 8 kanałów z optoizolacją.

Produkt kompatybilny z Arduino

Do obsługi przekaźników wystarczy cyfrowy sygnał sterujący z wyprowadzeń Arduino.

Podłączenie

Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to standardowe listwy goldpin o rastrze 2,54 mm, które umożliwiają łączenie za pomocą popularnych przewodów połączeniowych. Przekaźnik posiada następujące wyprowadzenia

  • VCC - zasilanie optoizolatora
  • GND - masa układu
  • IN1 ... IN8 - wejścia sterujące przekaźników, załączone staniem niskim
  • Zworka JD-VCC - łączy zasilanie cewki przekaźników z zasilaniem optoizolatorów
  • Złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.

Specyfikacja modułu przekaźników 8 kanałów z optoizolacją

  • Napięcie zasilania VCC: 5 V
  • Załączany stanem niskim
  • Sygnał sterujący: min 3,3 V
  • Przekaźnik JQC-3FF-S-Z (dokumentacja)
    • Napięcie cewki: 5 V
    • Maksymalne napięcie styków: 250 VAC, 110 VDC*
    • Maksymalny prąd: 10 A
  • Izolacja optoelektroniczna
  • 8 diod LED sygnalizujących załączenie przekaźników
  • Wymiary płytki 139 x 55 mm
  • Masa: 118 g
  • Średnica otworów montażowych: 3 mm

* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela Contact Data.

Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - niebieski

Opisywany moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V to urządzenie, którego temperatura robocza mieści się w zakresie od -40℃ do +85℃. Jeśli chodzi o bezpieczną wilgotność, powinna ona zawierać się w przedziale od 35% do 85%.

Istotną zaletą dla użytkownika jest łatwość podłączania, co wynika z umieszczenia na płytce opisów wszystkich wyprowadzeń. W ten sposób ryzyko nieprawidłowego podłączenia jest zminimalizowane. Wytrzymałość dielektryczna pomiędzy cewką a stykiem wynosi 1500VAC 50/60Hz przez jedną minutę, a pomiędzy stykami 1000VAC 50/60Hz przez jedną minutę.

Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V - niebieski - pozostałe informacje

Pobór energii urządzenia wynosi około 0,36W do około 0,51W. Moduł przekaźników 8 kanałów z optoizolacją - styki 10A/250VAC - cewka 5V w kolorze niebieskim charakteryzuje się niewielką wagą, wynoszącą zaledwie 10 g.

Jeśli chodzi o pozostałe parametry, przedstawiają się one następująco - maksymalna liczba połączeń elektrycznych wynosi 30/min, a połączeń mechanicznych 300/min. Minimalna rezystancja izolacji to z kolei 100 MΩ (500VDC).

Nazwa Wartość
Ilość kanałów 8
Interfejs Cyfrowy I/O
Szerokość 8,5 cm
Wysokość 1,8 cm
Głębokość 18,5 cm
Waga 0,095 kg

Darmowa dostawa od 500,00 zł

Przy zamówieniach o wartości 500,00 zł i więcej koszt przesyłki pokrywamy my, niezależnie od wybranego przewoźnika. Dotyczy dostawy do kraju: Polska.

Sposób dostawy Czas dostawy Koszt
GLS Automaty Dostawa 24h od 8,99 zł
Paczkomaty 24/7 Dostawa 24h (ubezpieczenie do 200 zł) od 13,99 zł
Kurier InPost Dostawa 24h od 14,99 zł
Kurier GLS Dostawa 24h od 14,99 zł
InPost Paczkomaty Weekend Dostawa w sobotę od 19,99 zł
Kurier InPost (pobranie) Dostawa 24h od 22,99 zł
Ambro ohne Hereintragen Dostawa 1-2 dni od 150,00 zł
Ambro mit Hereintragen Dostawa 1-2 dni od 200,00 zł

Szczegółowe warunki dostawy znajdziesz na stronie Dostawa i płatności.

Zasady składania reklamacji towaru

Zgodnie z obowiązującymi przepisami, ponosimy odpowiedzialność na zasadach określonych w Kodeksie Cywilnym za wady fizyczne i prawne.

Po wykryciu wady Kupujący ma prawo:

  • złożyć oświadczenie o żądaniu obniżenia ceny,
  • złożyć oświadczenie o odstąpieniu od umowy, ale nie wtedy kiedy wada jest nieistotna,
  • żądać wymiany rzeczy na wolną od wad,
  • żądać usunięcia wady.

Informujemy, że Dział Reklamacji firmy Botland rozpatruje zgłoszenia w ciągu 14 dni kalendarzowych od daty ich wpłynięcia. Botland odpowiada z tytułu rękojmi jeśli wada fizyczna zostanie stwierdzona przed upływem dwóch lat od momentu wydania rzeczy.

Informacje dotyczące korzystania z prawa odstąpienia od umowy

Zgodnie z aktualnymi przepisami prawnymi Konsument ma prawo odstąpić od umowy kupna-sprzedaży w terminie 30 dni bez podania przyczyny. Termin ten wygasa po upływie 30 dni od momentu, w którym Konsument wszedł w posiadanie rzeczy lub w którym osoba trzecia inna niż przewoźnik i wskazana przez Konsumenta weszła w posiadanie rzeczy.

Informujemy, że zgodnie z obowiązującymi przepisami oraz §4 Regulaminu zwrot towaru przysługuje wyłącznie Konsumentom (zakup niezwiązany bezpośrednio działalnością gospodarczą lub zawodową). Zwroty nie przysługują Klientom (zakup związany bezpośrednio działalnością gospodarczą lub zawodową).

Przebieg reklamacji / zwrotu

W celu zgłoszenia reklamacji prosimy postępować zgodnie z instrukcją:

  1. Zapoznaj się z zasadami reklamacji / zwrotu.
  2. Wypełnij formularz, który znajduje się poniżej.
  3. Zapoznaj się z treścią otrzymanej odpowiedzi.
  4. Po otrzymaniu wiadomości e-mail ze statusem „Oczekiwanie na przesyłkę”, zabezpiecz i zapakuj niesprawny produkt.
  5. Wyślij przesyłkę na podany niżej adres wraz z wydrukowanym formularzem oraz dowodem zakupu.
Formularz reklamacyjny

W celu rozpoczęcia procedury reklamacyjnej / zwrotu, wypełnij formularz.

Adres do wysyłki

BOTLAND - SERWIS
Gola 25A
63-640 Bralin

Zasady reklamacji

W celu sprawnego przeprowadzenia procesu reklamacji, prosimy o zapoznanie się z opisanymi poniżej zasadami:

  1. Przed odesłaniem sprzętu prosimy o upewnienie się, iż produkt faktycznie jest niesprawny.
  2. W celu sprawnego przebiegu reklamacji prosimy o wypełnienie formularza reklamacyjnego oraz dołączenie go do przesyłki.
  3. Do reklamowanych produktów prosimy dołączyć dowód zakupu (np. paragon, fakturę lub potwierdzenie wykonania przelewu).
  4. Towar należy starannie zapakować, aby zapewnić bezpieczny transport i zapobiec kolejnym uszkodzeniom.
  5. Firma Botland nie odbiera paczek reklamacyjnych wysłanych za pobraniem oraz paczek nadawanych do automatów paczkowych np. urządzeń Paczkomat.
  6. Zwrot kosztów przesyłki następuje po uznaniu reklamacji. Jest to kwota zgodna z najtańszą oferowaną formą dostawy.
  7. Po uznaniu reklamacji zwrot środków nastąpi w ciągu 14 dni. Zwrotu dokonamy przy użyciu takich samych sposobów płatności oraz w tej samej walucie, jakie zostały użyte w pierwotnej transakcji, chyba że Kupujący wyraził zgodę na inne rozwiązanie lub je zaproponował.
  8. Sprzęt prosimy odsyłać kompletny razem z akcesoriami. Produkty niekompletne zostaną odesłane bez rozpatrzenia na koszt nadawcy.
  9. Samodzielna naprawa, przeprowadzona przez osoby nieuprawnione, tj. niebędąca naprawą przez firmę Botland, pozbawia Kupującego prawa do dalszego reklamowania.
  10. O sposobie rozpatrzenia reklamacji Kupujący zostanie poinformowany drogą elektroniczną (poprzez wiadomość e-mail).
  11. Szczegółowe informacje dotyczące aktualnych kosztów wysyłki znajdują się na stronie www.botland.com.pl w zakładce Dostawa.
  12. Odesłanie sprzętu jest równoznaczne z zapoznaniem się z powyższymi zasadami.

Zasady zwrotu towaru

  1. W celu skorzystania z prawa odstąpienia od umowy, Konsument zobowiązany jest poinformować Sprzedającego o swojej decyzji poprzez jednoznaczne oświadczenie.
  2. W celu sprawnego przeprowadzenia procesu zwrotu prosimy o wypełnienie formularza. Konsument może również skorzystać z innego oświadczenia niż zamieszczony formularz.
  3. W przypadku odstąpienia od umowy zwracamy wszystkie otrzymane płatności, w tym koszty dostarczenia rzeczy do Konsumenta (z wyjątkiem dodatkowych kosztów wynikających z wybranego przez Konsumenta sposobu dostarczenia innego niż najtańszy przez nas oferowany). Konsument ponosi koszty przesyłki zwrotnej. Zwrot środków nastąpi w ciągu 14 dni od dnia, w którym zostaliśmy poinformowani o decyzji odstąpienia od umowy. Zwrotu dokonamy przy użyciu takich samych sposobów płatności oraz w tej samej walucie, jakie zostały użyte w pierwotnej transakcji, chyba że Konsument wyraził zgodę na inne rozwiązanie lub je zaproponował.
  4. Możemy wstrzymać się ze zwrotem płatności do czasu otrzymania rzeczy lub dostarczenia nam dowodu jej odesłania, w zależności od tego, które zdarzenie nastąpi wcześniej.
  5. Prosimy o odesłanie lub przekazanie nam rzeczy niezwłocznie, a w każdym razie nie później niż 14 dni od dnia, w którym zostaliśmy poinformowani o odstąpieniu od umowy. Prosimy również o staranne zapakowanie towaru przed wysyłką.
  6. Konsument odpowiada tylko za zmniejszenie wartości produktu wynikającej z korzystania w sposób inny niż było to konieczne do stwierdzenia cech i funkcjonalności.
  7. Firma Botland nie odbiera paczek zwrotnych wysłanych za pobraniem oraz paczek nadawanych do automatów paczkowych np. urządzeń Paczkomat.
Hubert 20.06.2023

Pytanie: Proszę o info, jaki jest faktyczny wymiar płyty oraz rozstaw otworów montażowych. Dopytuję, bowiem mam przygotowane podstawki na TH35 a zauważyłem, że moduły występują w podobnych, ale jednak różniących się wymiarach

Odpowiedź: Wymiary płytki: 57 x 138 mm
Rozstaw otworów montażowych: 50 x 132 mm
