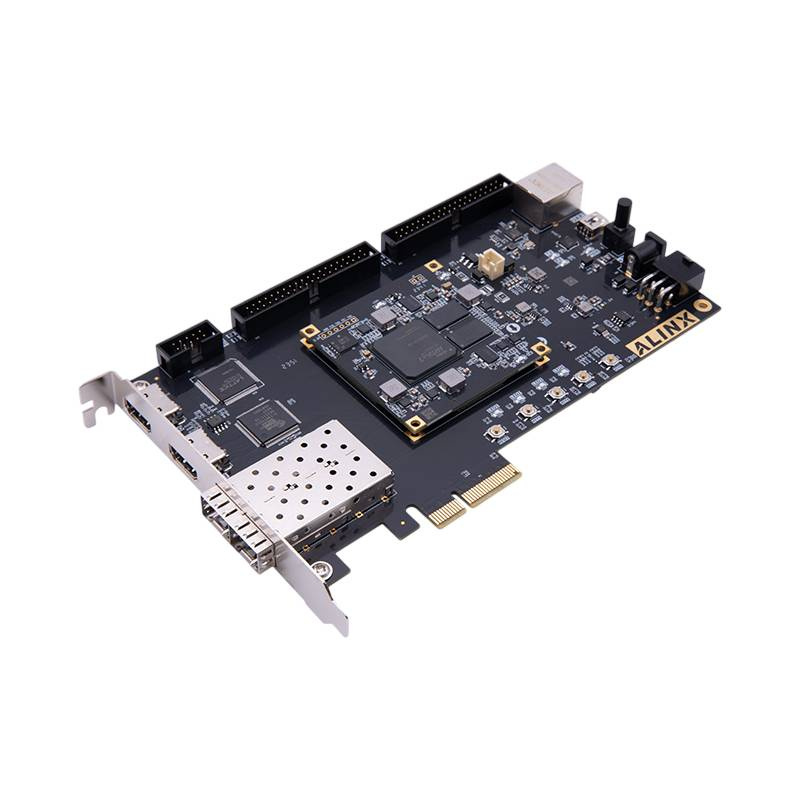

Opis produktu: AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T
ALINX AX7A035B to zaawansowana platforma deweloperska przeznaczona do projektowania systemów cyfrowych wykorzystujących programowalną logikę FPGA. Jej podstawę stanowi moduł SoM AC7A035 z układem AMD Artix 7 XC7A35T-2FGG484I, pamięcią DDR3 i pamięcią QSPI Flash, połączony z rozbudowaną płytą bazową. Platforma udostępnia interfejs PCIe, dwa porty SFP+, Gigabit Ethernet, wejście i wyjście HDMI, UART, microSD oraz dwa 40-pinowe porty rozszerzeń. Umożliwia to realizację projektów związanych z szybką transmisją danych, komunikacją światłowodową, analizą obrazu i sterowaniem przemysłowym. Modułowa konstrukcja pozwala również wykorzystać moduł AC7A035 niezależnie we własnym urządzeniu.

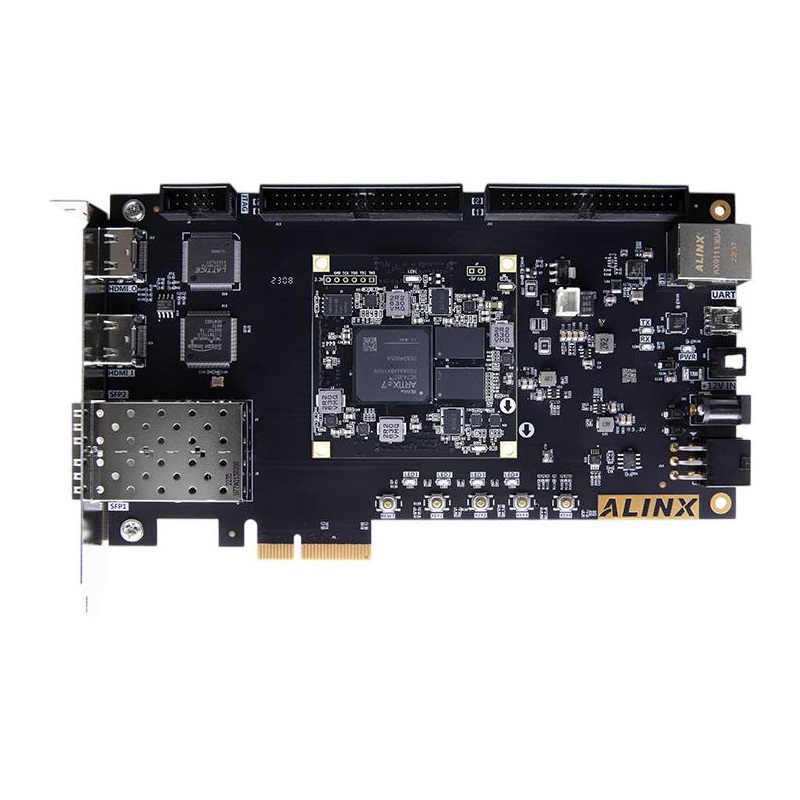

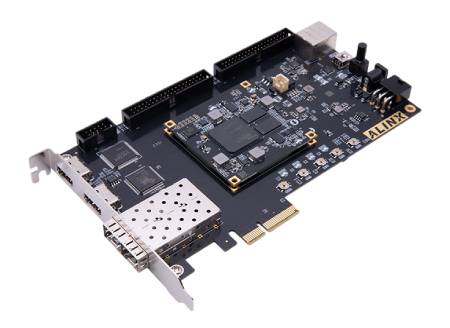

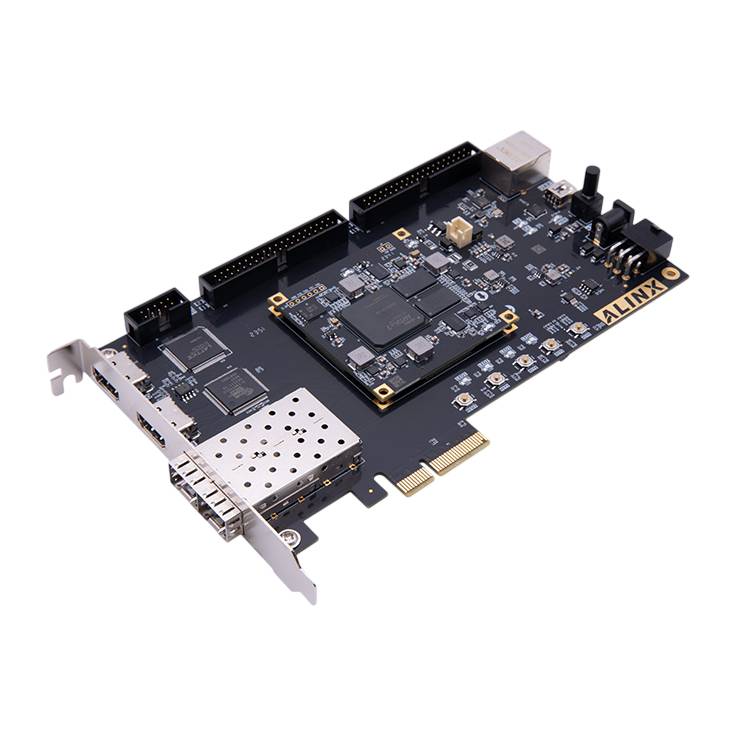

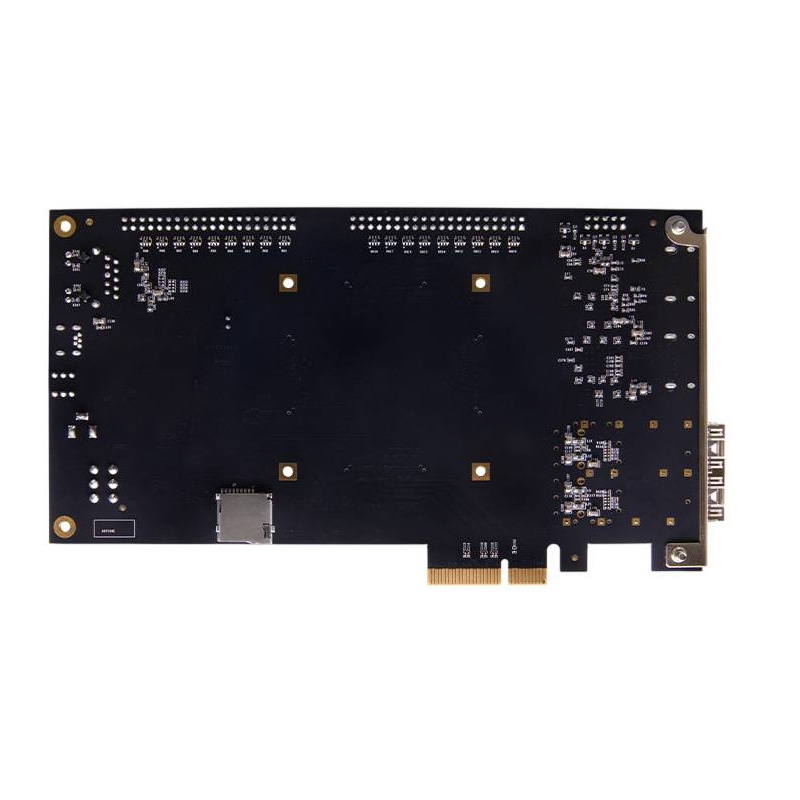

AX7A035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T.
Połączenie układu FPGA, pamięci DDR3 oraz szybkich interfejsów komunikacyjnych umożliwia realizację projektów wymagających przetwarzania równoległego i przewidywalnego czasu reakcji.
Główne cechy płytki ALINX AX7A035B
- Układ AMD Artix 7 XC7A35T: wydajna i energooszczędna logika FPGA wykonana w technologii 28 nm
- Modułowa konstrukcja SoM: moduł AC7A035 jest połączony z płytą bazową za pomocą czterech złączy Panasonic board-to-board
- 1 GB pamięci DDR3 SDRAM: szybka pamięć operacyjna z 32-bitową magistralą do buforowania i przetwarzania dużych ilości danych
- 16 MB pamięci QSPI Flash: przechowywanie konfiguracji układu FPGA i danych użytkownika
- Interfejs PCIe Gen2: szybka wymiana danych z komputerem lub systemem nadrzędnym
- Dwa porty SFP+: komunikacja światłowodowa z prędkością do 6,6 Gb/s na linię
- Gigabit Ethernet: przewodowa komunikacja sieciowa z prędkością do 1000 Mb/s
- Wejście i wyjście HDMI: przechwytywanie, przetwarzanie i generowanie cyfrowego obrazu
- USB UART: komunikacja szeregowa, przesyłanie komunikatów diagnostycznych i testowanie projektu
- Gniazdo microSD: obsługa wymiennych nośników danych
- Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do podłączania kamer, ekranów TFT, przetworników i innych modułów
- Czujnik temperatury LM75: cyfrowy pomiar temperatury przez magistralę I2C
- Pamięć EEPROM 24LC04: dodatkowa pamięć nieulotna o pojemności 512 B
- Diody LED i przyciski użytkownika: wygodne testowanie funkcji realizowanych w układzie FPGA
- Zasilanie napięciem 12 V: możliwość zasilania przez wejście DC, złącze PCIe lub instalację ATX

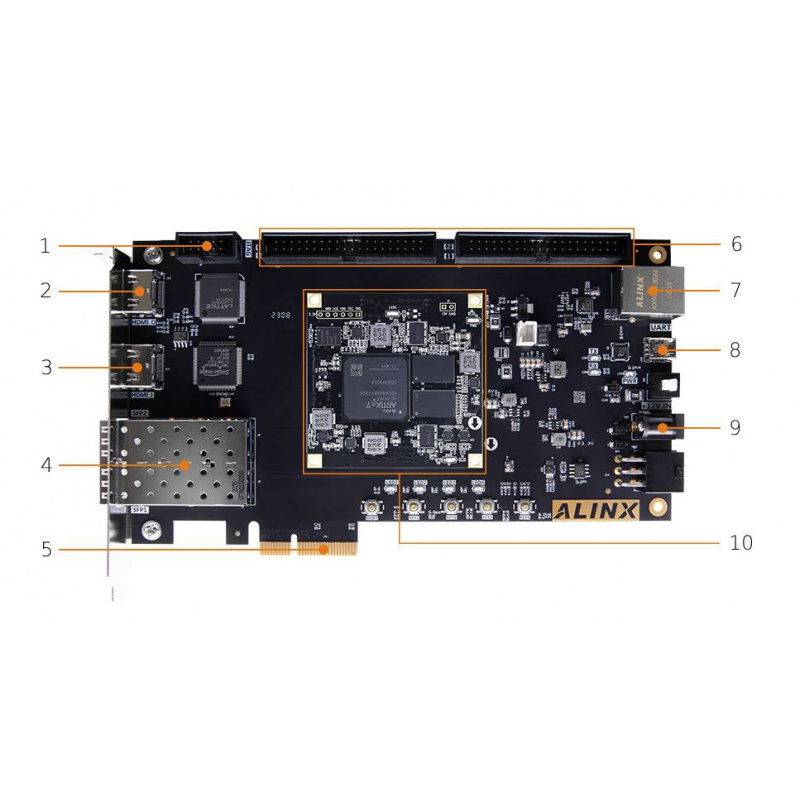

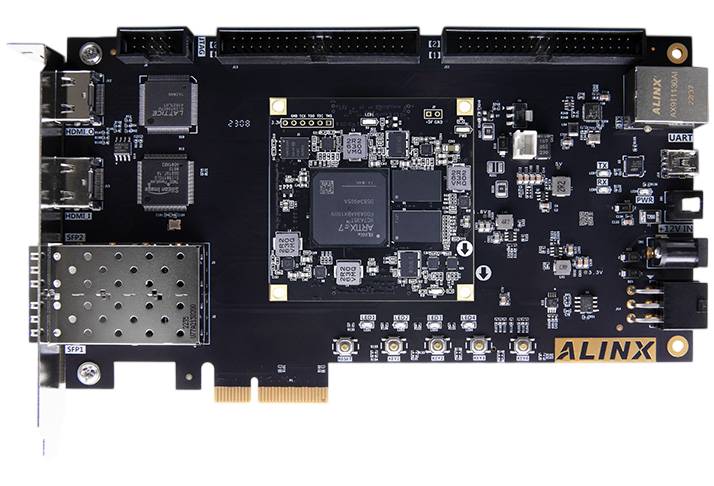

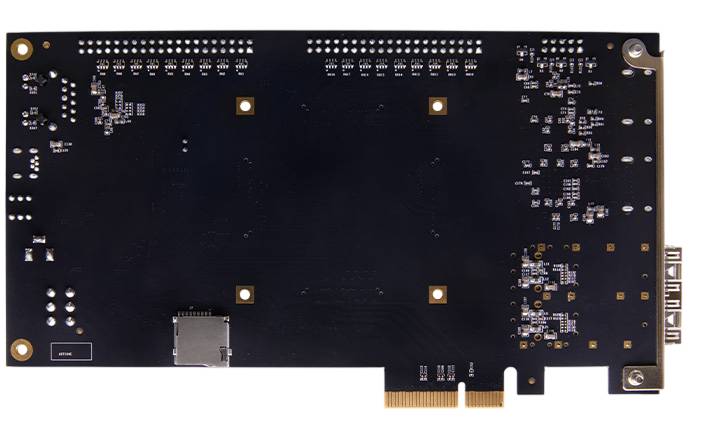

Elementy i złącza znajdujące się na płytce AX7A035B
Najważniejsze interfejsy komunikacyjne umieszczono przy krawędziach płyty bazowej, co ułatwia podłączanie przewodów i modułów. Centralną część konstrukcji zajmuje wymienny moduł AC7A035 SoM, a poniżej niego znajdują się przyciski oraz diody użytkownika. Zgodnie z załączoną grafiką na płytce dostępne są:
- Interfejs JTAG
- Wyjście HDMI
- Wejście HDMI
- Dwa porty SFP+ Fiber
- Złącze PCIe 2.0
- Dwa 40-pinowe porty rozszerzeń
- Złącze Gigabit Ethernet
- Interfejs UART
- Wejście zasilania
- Moduł AC7A035 SoM

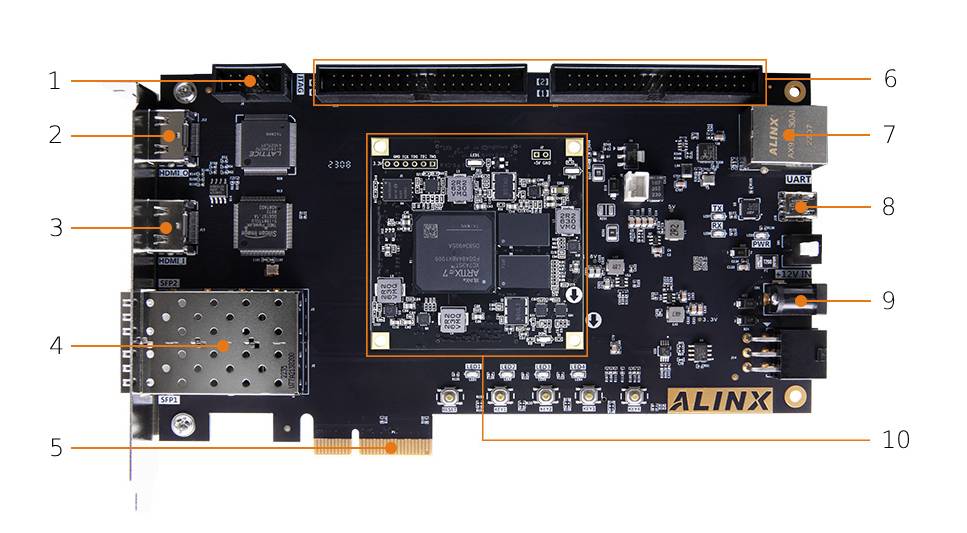

Rozmieszczenie elementów na płytce.
ALINX AX7A035B sprawdzi się jako platforma edukacyjna, prototypowa i badawczo-rozwojowa.
AMD Artix 7 XC7A35T - programowalny układ do szybkiego przetwarzania danych
Sercem platformy jest AMD Artix 7 XC7A35T-2FGG484I, czyli układ FPGA umieszczony w obudowie BGA z 484 wyprowadzeniami. Architektura Artix 7 została wykonana w technologii 28 nm i zapewnia korzystne połączenie wydajności, poboru energii oraz kosztu. Układ umożliwia tworzenie własnych bloków sprzętowych, kontrolerów, interfejsów i potoków przetwarzania pracujących równolegle. XC7A35T jest wyposażony w cztery szybkie transceivery GTP, które mogą pracować z prędkością do 6,6 Gb/s na kanał. Są one wykorzystywane między innymi przez interfejsy SFP+ i PCIe, dzięki czemu platforma nadaje się do budowy systemów komunikacyjnych oraz akwizycji danych. Programowalna logika może także realizować filtry cyfrowe, obsługę obrazu HDMI, sterowanie w czasie rzeczywistym i sprzętową analizę strumieni danych.
| Specyfikacja techniczna AX7A035B | |
|---|---|
| Moduł SoM | AC7A035 |
| Układ główny | AMD Artix 7 XC7A35T |
| Wariant układu | XC7A35T-2FGG484I |
| Obudowa układu FPGA | FGG484 |
| Technologia wykonania | 28 nm |
| Szybkie transceivery | 4 x GTP |
| Maksymalna prędkość transceivera | do 6,6 Gb/s na kanał |
| Pamięć RAM | 1 GB DDR3 SDRAM |
| Szerokość magistrali pamięci DDR3 | 32 bity |
| Częstotliwość komunikacji z pamięcią DDR3 | do 400 MHz |
| Efektywna szybkość transmisji DDR3 | do 800 Mb/s na linię |
| Maksymalna przepustowość pamięci według instrukcji | do 25 Gb/s |
| Pamięć nieulotna | 16 MB QSPI Flash |
| Połączenie modułu SoM | 4 x złącze Panasonic board-to-board |
| Interfejs PCIe według strony producenta | 1 x PCIe Gen2 x4 |
| Interfejs PCIe według instrukcji | PCIe x2 |
| Maksymalna prędkość pojedynczej linii PCIe według instrukcji | do 5 Gb/s |
| Interfejs światłowodowy | 2 x SFP+ |
| Maksymalna prędkość SFP+ | do 6,6 Gb/s na linię |
| Interfejs sieciowy | 1 x Gigabit Ethernet RJ45 |
| Wejście obrazu | 1 x HDMI |
| Wyjście obrazu | 1 x HDMI |
| Interfejs szeregowy | 1 x USB UART |
| Gniazdo karty pamięci | 1 x microSD |
| Tryby pracy karty microSD | SD i SPI |
| Pamięć EEPROM | 1 x 512 B 24LC04 |
| Czujnik temperatury | LM75 |
| Dokładność czujnika temperatury według instrukcji | 0,5°C |
| Interfejs czujnika temperatury | I2C |
| Porty rozszerzeń | 2 x 40 pinów |
| Raster portów rozszerzeń | 2,54 mm |
| Liczba linii IO na port rozszerzeń | 34 |
| Interfejs programowania | 1 x JTAG |
| Przyciski | 1 x Reset oraz 4 x przycisk użytkownika |
| Diody | 1 x PWR, 1 x RXD, 1 x TXD oraz 4 x LED użytkownika |
| Napięcie zasilania | 12 V |
| Pozostałe opcje zasilania według instrukcji | złącze PCIe lub instalacja ATX 12 V |
| Wymiary | 188 x 106 mm |
