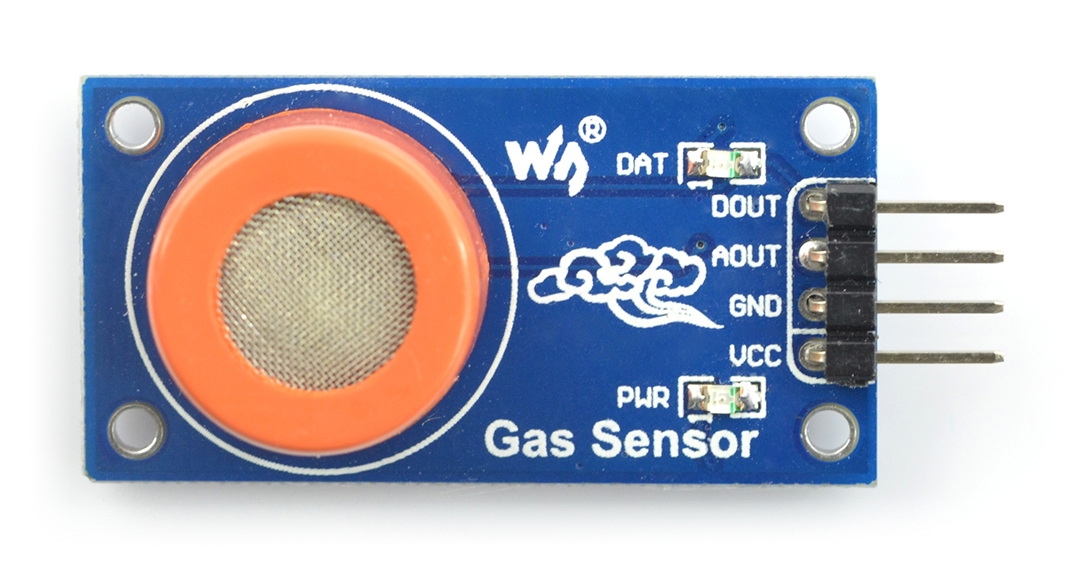

Opis produktu: Czujnik alkoholu MQ-3 - moduł Waveshare
Czujnik wykrywa stężenie alkoholi w powietrzu, wynik można uzyskać z pomiaru napięcia na wyjściu analogowym. Układ zasilany jest napięciem od 2,5 V do 5 V. Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Raspberry Pi i Arduino.
Specyfikacja
- Zasilanie: od 2,5 V do 5 V
- Typ: półprzewodnikowy
- Wyjście analogowe oraz cyfrowe
- Wyprowadzenia: złącza goldpin raster 2,54 mm
- Wymiary płytki: 40 x 21 mm
- Posiada otwory montażowe o średnicy: 2 mm
Charakterystyki oraz inne szczegółowe informacje znajdują się w dokumentacji.
|
Produkt kompatybilny z Arduino Producent udostępnia przykładowy program dla Arduino oraz STM32. |

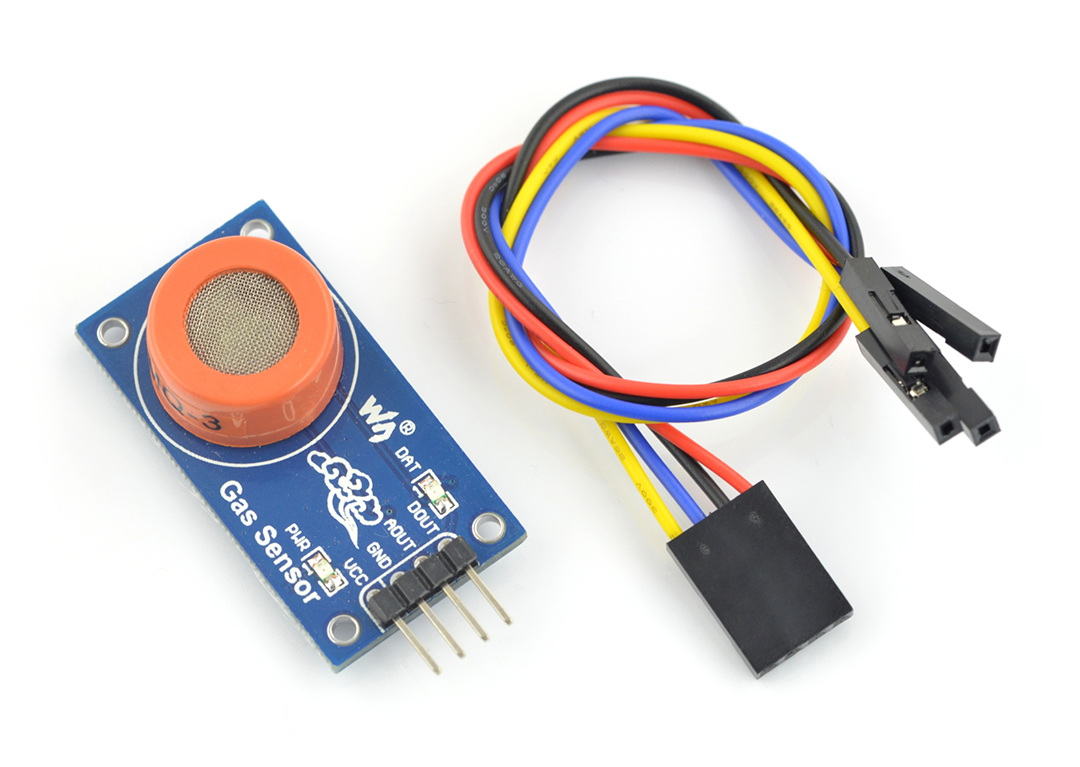

Do modułu dołączony przewód połączeniowy z końcówkami żeńskimi
Wyjście cyfrowe D0
Za pomocą umieszczonego na odwrocie płytki potencjometru ustawiany jest próg, po którego przekroczeniu wyjście D0 przechodzi ze stanu wysokiego w stan niski. Wyprowadzenie D0 można połączyć bezpośrednio z mikrokontrolerem bądź zestawem uruchomieniowym w tym Arduino lub np. z modułem buzzera, który będzie sygnalizował zbyt niski bądź wysoki poziom alkoholu w powietrzu.
Wyjście analogowe A0
Czujnik posiada także wyjście analogowe A0, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino). Pozwoli to mierząc proporcjonalny sygnał napięciowy, dokładniej określić stężenie.
