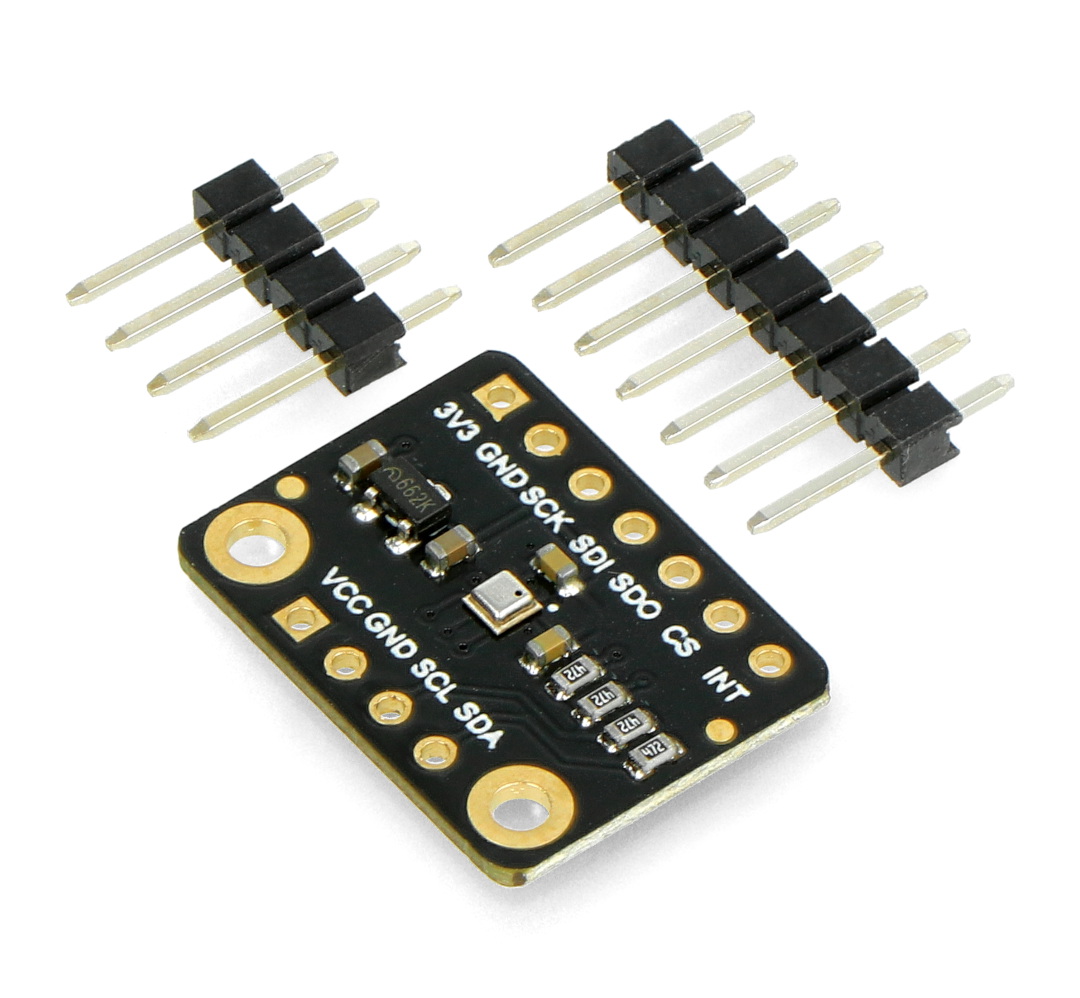

Opis produktu: Fermion - czujnik ciśnienia BMP390L - I2C/SPI - DFRobot SEN0423
Moduł z cyfrowym czujnikiem ciśnienia barometrycznego BMP390L marki Bosch. Cechuje się ekstremalnie wysoką stabilnością temperaturową, niskim dryftem, niskim poborem energii oraz niskim poziomem zakłóceń. Maksymalna dewiacja absolutnej dokładności jest niższa niż 50 Pa i relatywna dokładność może wynosić ±3 Pa (ekwiwalent do 25 cm), która jest o 166,7% wyższa od poprzedniej generacji. Zakres pomiaru wynosi od 300 hPa do 1250 hPa. Czujnik komunikuje się za pomocą interfejsu I2C / SPI. Napięcie zasilania wynosi 3,3 V.
Główne cechy czujnika ciśnienia BMP390L
- Wysoka precyzja (absolutna dewiacja < 50 Pa, relatywna dokładność < 3 Pa)
- Wysoka stabilność długoterminowa (±16 Pa /rok)
- Ekstremalnie wysoka stabilność temperaturowa i niski dryft
- Niski pobór prądu (54 uA w stanie uśpienia, < 650 uA podczas pracy)
Zastosowanie modułu
- Śledzenie i nawigacja zasobów (wykrywanie pięter)
- Pomiar poziomu wody
- Wskaźnik prędkości pionowej (np. prędkość wznoszenia / opadania)
- Ulepszenie nawigacji GPS
- Nawigacja zewnętrzna i aplikacje
- Zastosowania medyczne (np. spirometria)
- Aplikacje AR i VR
- Stabilizacja lotu

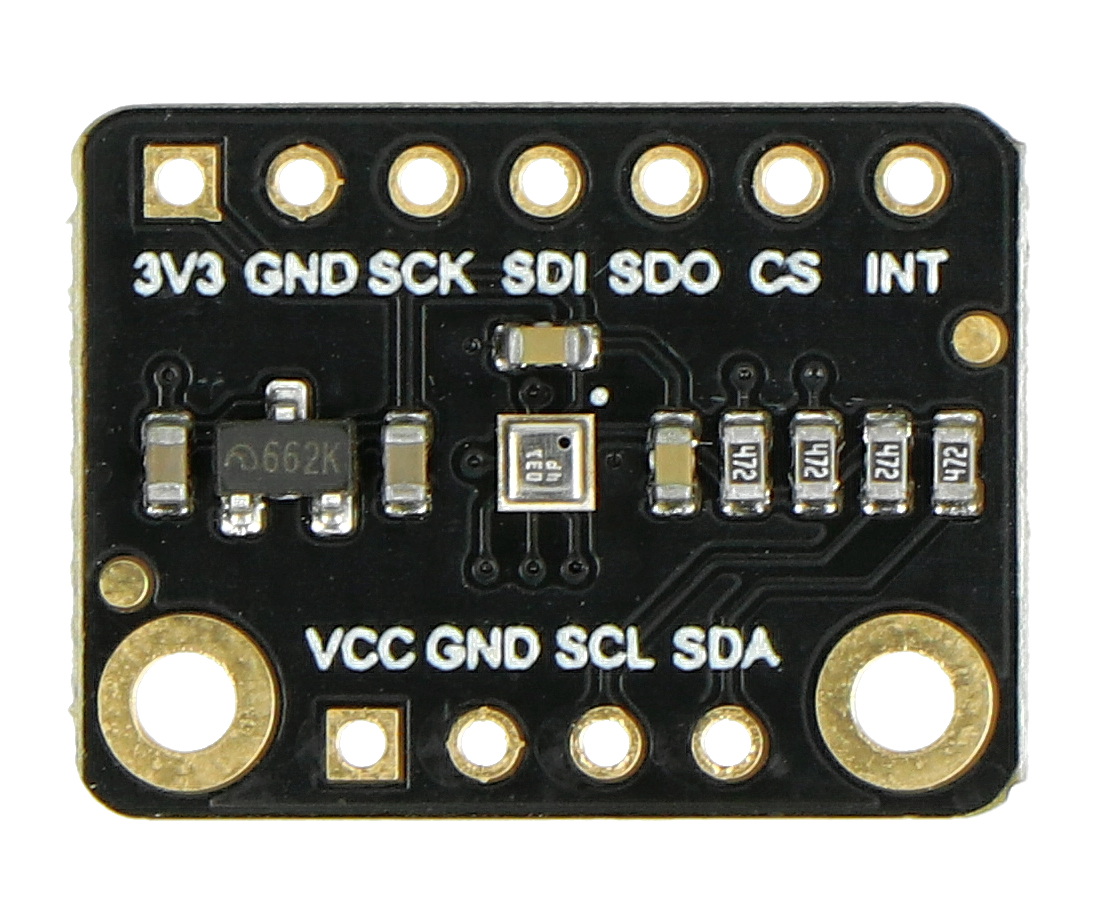

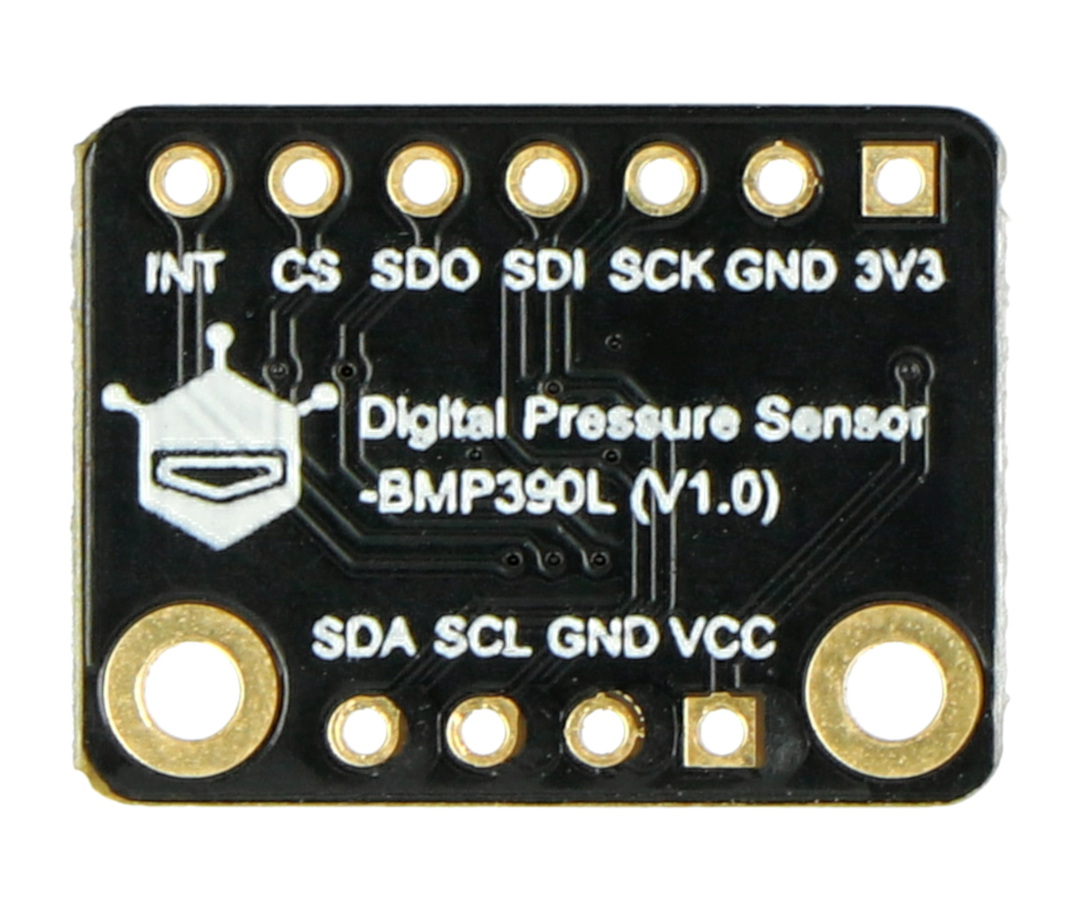

Wyprowadzenia modułu czujnika ciśnienia

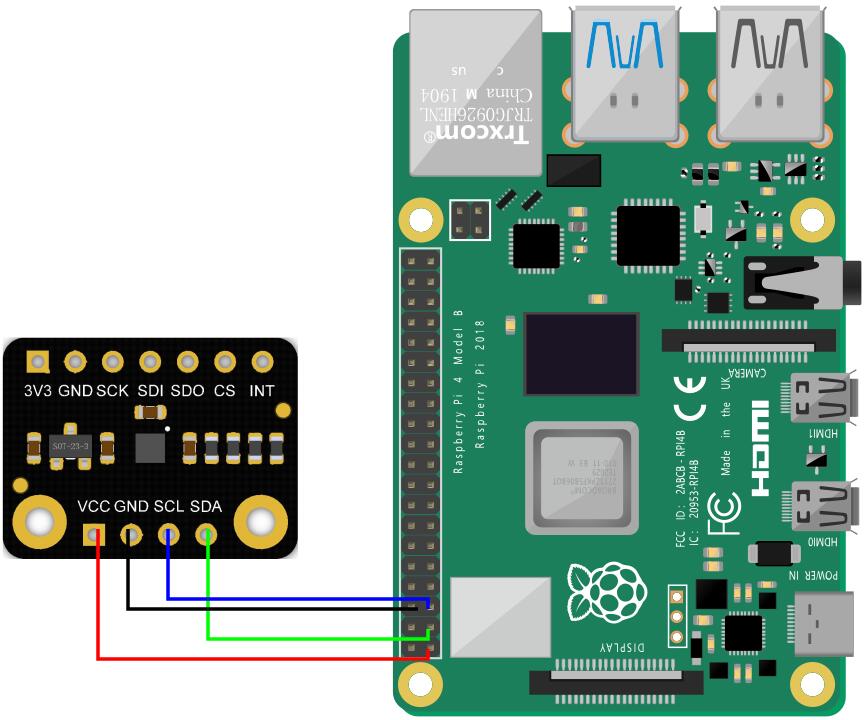

Moduł z czujnikiem ciśnienia Bosch BMP390L komunikuje się wykorzystując interfejs I2C lub SPI, zasilany jest napięciem 3,3 V.
- VCC - napięcie zasilania 3,3 V
- 3V3 - napięcie wejściowe / wyjściowe 3,3 V
- GND - masa modułu
- SCL - linia zegarowa I2C
- SDA - linia danych I2C
- SCK - linia zegarowa SPI
- SDI - linia danych SPI (wejście)
- SDO - linia danych SPI (wyjście)
- CS - wybór SPI
- INT - zewnętrzne przerwanie
Specyfikacja czujnik ciśnienia BMP390L
- Napięcie zasilania: 3,3 V
- Pobór prądu: tryb uśpienia (54 uA) / praca (od 357 uA do 650 uA)
- Interfejs komunikacyjny: I2C / SPI
- Adres I2C: 0x77 (domyślnie) / 0x76 (opcja: SDO podłączony do GND)
- Zakres pomiaru ciśnienia: od 300 hPa do 1250 hPa
- Relatywna dokładność: ±0,03 hPa (ekwiwalent do 25 cm) (@od 700 hPa do 1100 hPa, od 25°C do 40°C)
- Dokładność absolutna: ±0,5 hPa
- Współczynnik odchylenia temperatury: ±0,6 Pa / K (@900 hPa, od 25°C do 40°C)
- Stabilność długoterminowa: ±0,16 hPa / ok
- Dokładność ODR: ±2 ~ ±12%
- Czas rozpoczęcia pomiarów: 2 ms
- Temperatura pracy: od -40° do 85°C
- Wymiary: 15 x 20 mm
