Opis produktu: Czujnik ciśnienia powietrza - barometr - 30-125 kPa - BMP581 - Qwiic - SparkFun SEN-20170
Moduł firmy SparkFun z czujnikiem BMP581 firmy Bosch Sensortec umożliwia pomiar ciśnienia atmosferycznego w zakresie od 30 hPa do 125 kPa z dokładnością ± 0,5 hPa oraz temperatury w zakresie od -40°C do 85°C. Czujnik wykorzystuje magistralę I2C i SPI, posiada złącza Qwiic do szybkiego prototypowania oraz pola lutownicze jako alternatywę podłączenia. Charakteryzuje się bardzo wysoką rozdzielczość pomiaru, która osiąga do 1/64 Pa. Posiada konfigurowalne ustawienie oversamplingu, bufor FIFO do przechowywania do 32 próbek ciśnienia, programowalne filtrowanie dolnoprzepustowe, a nawet 6 bajtów programowalnej przez użytkownika nieulotnej pamięci. Moduł został wyposażony także w dodatkowe zabezpieczenie układu przed wilgocią (nie jest w pełni wodoodporny, ale może być wykorzystywany w pobliżu wody).

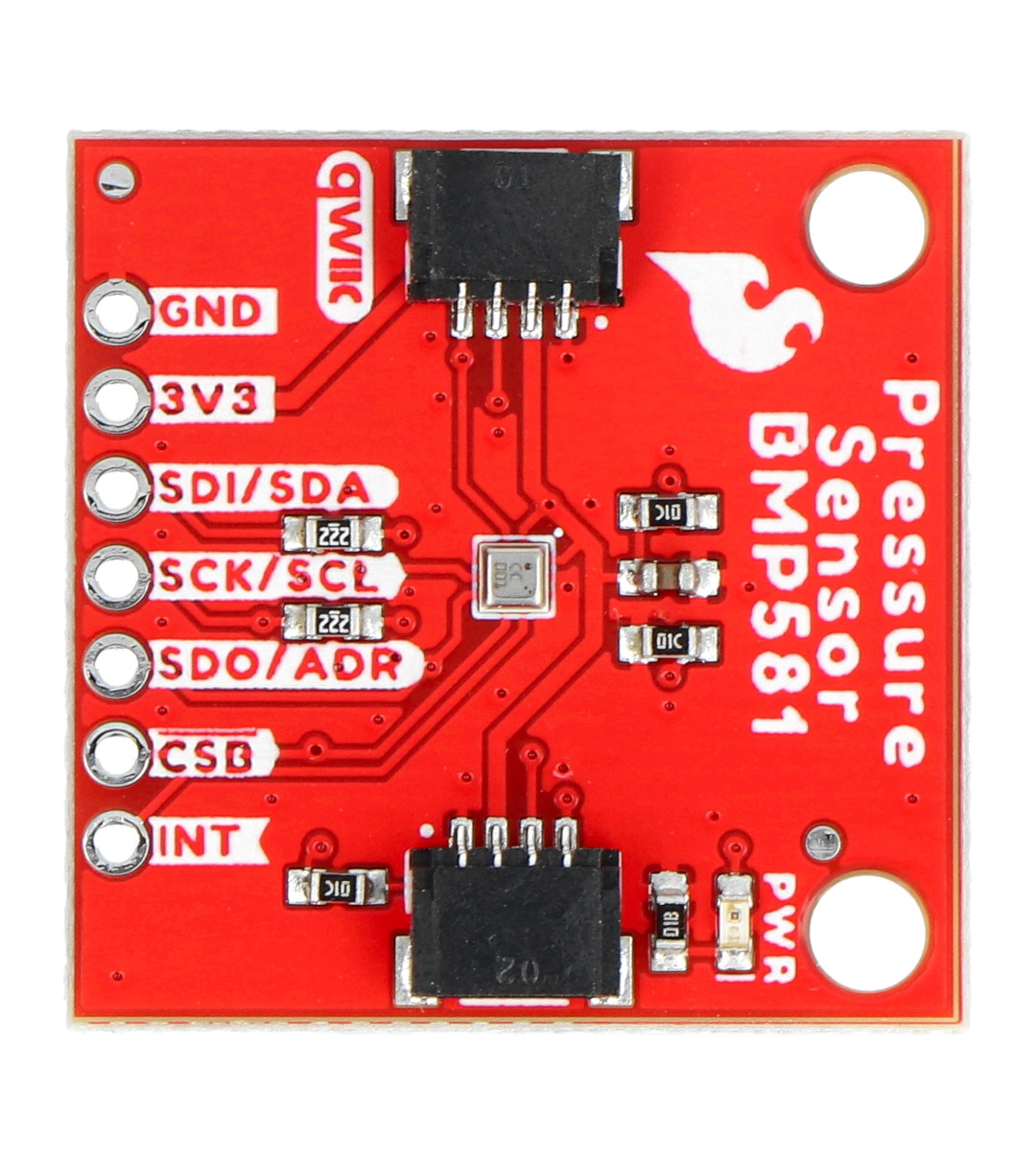

Czujnik ciśnienia powietrza - barometr - 30-125 kPa - BMP581 - Qwiic - SparkFun SEN-20170.
Czujnik ciśnienia powietrza wyposażony w układ BMP581 firmy Bosch Sensortec.
Co mierzy barometr? Co to jest ciśnienie atmosferyczne?
Barometr jest potocznie określany jako czujnik ciśnienia i służy do pomiaru całkowitego ciśnienia powietrza. Ciśnienie atmosferyczne jest zależne od warunków pogodowych i różni się w zależności od wysokości nad poziomem morza. Zastanawiasz się jakie ciśnienie atmosferyczne jest dobre dla człowieka? Wartość takiego ciśnienia atmosferycznego, tzw. ciśnienie normalne, wynosi 1013,25 hPa i maleje wraz ze wzrostem wysokości. Ciśnienie powyżej tej wartości jest uważane za zbyt wysokie i niebezpieczne dla człowieka.
Specyfikacja techniczna czujnika
- Typ: barometr, czujnik ciśnienia powietrza i temperatury, czujnik barometryczny
- Wbudowany układ: BMP581
- Zakres pomiaru ciśnienia: od 30 hPa do 125 kPa
- Dokładność: ± 0,5 hPa
- Rozdzielczość danych: 1/64 Pa
- Zakres pomiaru temperatury: od -40°C do +85°C
- Zakres napięcia zasilania: od 1,71 V do 3,6 V
- Pobór prądu:
- 260 µA - maksymalny pobór podczas pomiarów
- 1,3 µA / 1 Hz - pobór w trybie niskiego poboru
- 0,55 µA - tryb uśpienia / tryb bezczynności
- Interfejs komunikacyjny: I2C, SPI

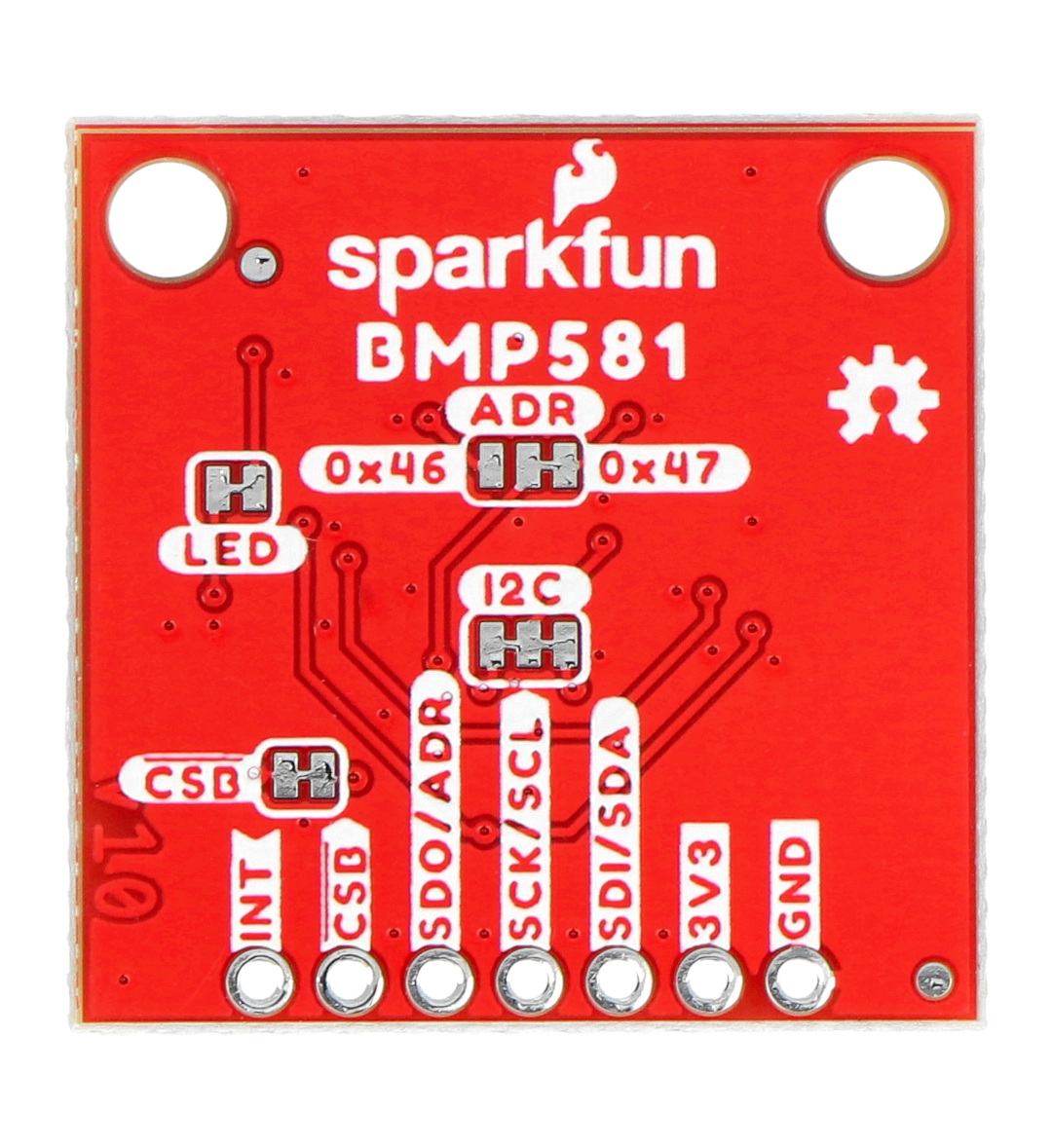

- Adres interfejsu I2C
- 0x47 - domyślny
- 0x46 - alternatywny
- Prędkość przesyłania danych I2C: 1 MHz
- Prędkość przesyłania danych SPI: 12 MHz
- Prędkość transmisji danych wyjściowych:
- od 0,125 Hz do 240 Hz (tryb normalny)
- 622 Hz (tryb ciągły, 1x oversampling)
- 6 bajtów pamięci nieulotnej
- Wbudowany bufor FIFO do przechowywania do 32 pomiarów
- Wbudowany filtr dolnoprzepustowy
- Wyprowadzenia:
- 2x złącze Qwiic
- pola lutownicze
- Wymiary płytki: 22,86 x 25,4 mm
