Opis produktu: VCNL4010 - czujnik odległości i światła 20cm I2C - Adafruit 466
Cyfrowy czujnik mierzący odległość w zakresie do 20 cm oraz natężenia padającego światła. Komunikuje się poprzez magistralę I2C (TWi), pracuje z napięciem 3,3 V i 5 V.
|
Produkt kompatybilny z Arduino Producent przygotował przykładowy program dla użytkowników Arduino. |
VCNL4010 - czujnik odległości i światła 20cm I2C - Adafruit 466.
Podłączenie czujnika VCNL4010

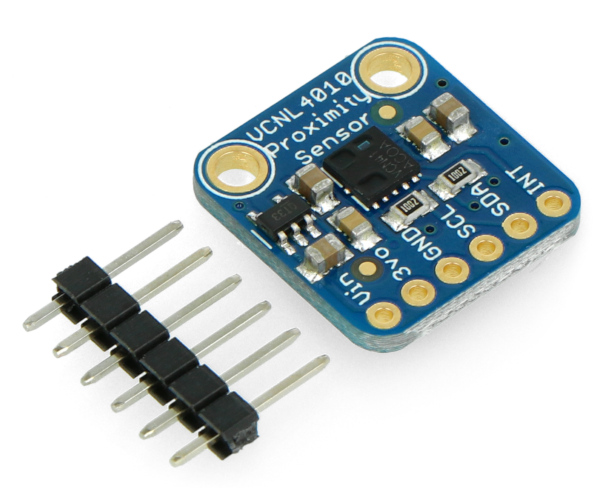

W zestawie znajduje się listwa goldpin do samodzielnego wlutowania. Wyprowadzenia zostały opisane w tabeli poniżej.
| Pin | Opis |
|---|---|
| Vin | Napięcie wejściowe od 3,3 V do 5,0 V. |
| 3vo | Wyjście regulatora 3 V. |
| GND | Masa układu. |
| SDA | Linia danych magistrali I2C, podciągnięta poprzez rezystor 10 kΩ. |
| SCL | Linia zegarowa magistrali I2C, podciągnięta poprzez rezystor 10 kΩ. |
| INT | Przerwanie zewnętrzne, szczegóły w dokumentacji. |

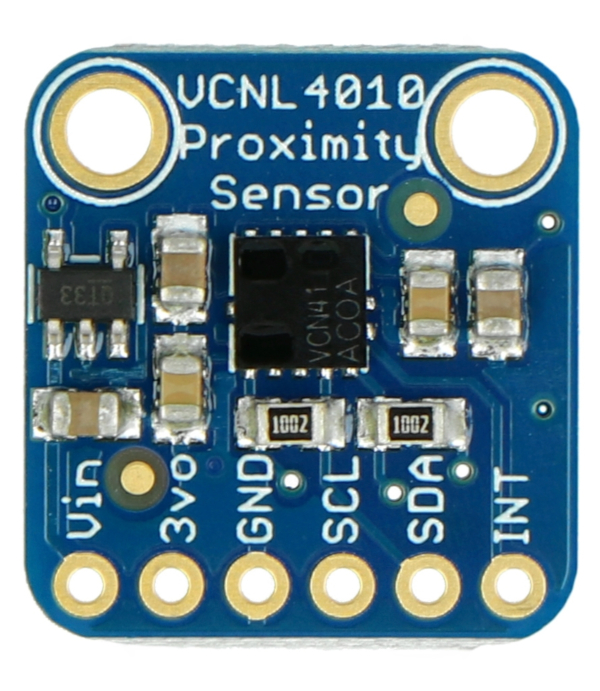

Czujnik odległości i światła 20cm I2C.
Specyfikacja czujnika odległości i światła VCNL4010
- Napięcie zasilania: od 3,3 V do 5 V
- Zakres pomiarowy: do 20 cm
- Komunikacja: magistrala I2C
- Adres magistrali: 0x13
- Wbudowany czujnik światła otoczenia
- Wyprowadzenia: złącza goldpin 2,54 mm, do samodzielnego wlutowania (w zestawie)
- Wymiary: 23 x 23 mm
- Masa: 1 g (bez złącz)
