Opis produktu: VL53L4CD Time-of-Flight - czujnik odległości - 1-1300mm - I2C - STEMMA QT/Qwiic - Adafruit 5396
Wydajny, cyfrowy czujnik odległości wykonany w technologii Time of Flight. Wyposażony w układ VL53L4CD, dokonuje pomiaru odległości w zakresie od 1 mm do 1300 mm z zachowaniem precyzji na poziomie czujników LIDAR. Moduł komunikuje się za pomocą interfejsu I2C. Posiada złącza STEMMA QT / Qwiic oraz standardowe pola lutownicze. Pracuje z napięciem od 3 V do 5 V.
Produkt kompatybilny z Raspberry Pi i Arduino
Na stronie producenta znajdziesz szczegółowy przewodnik użytkownika, który zawiera instrukcję podłączenia z poszczególnymi modułami. Sprawdź!

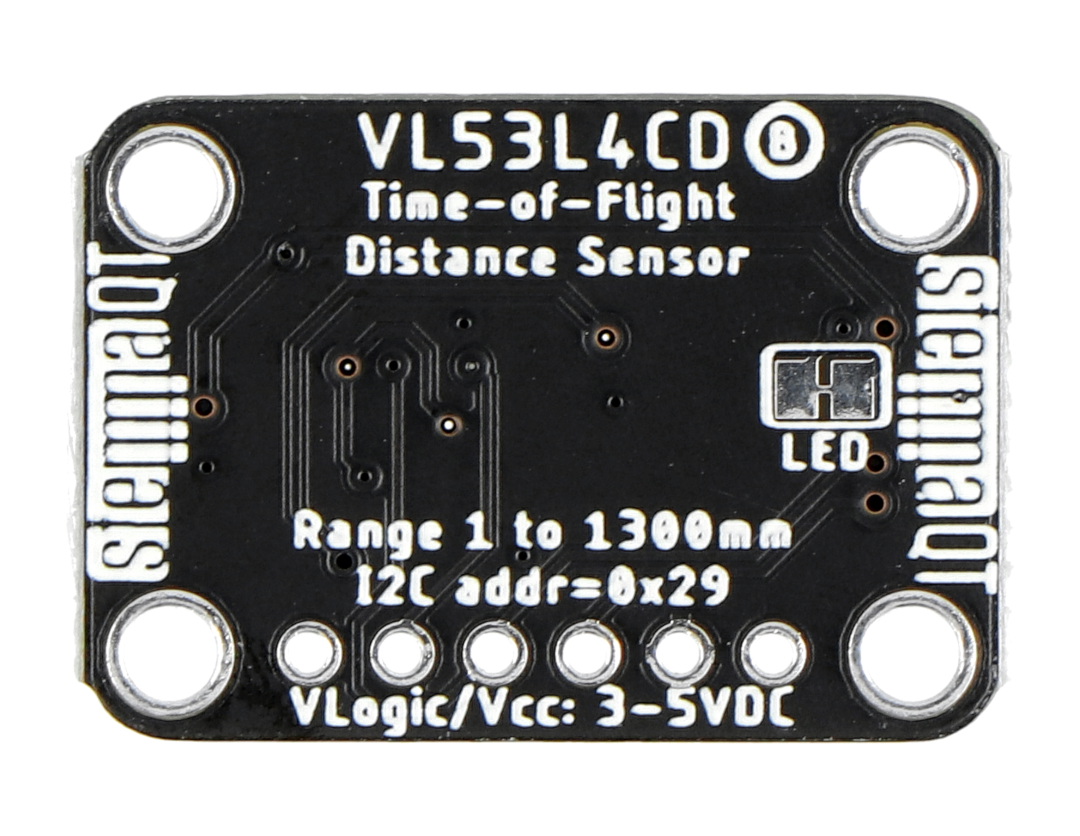

VL53L4CD Time-of-Flight - czujnik odległości - 1-1300 mm - I2C - STEMMA QT/Qwiic - Adafruit 5396.
Metoda ToF - laserowy pomiar odległości
Metoda Time-of-Flight polega na określeniu odległości na podstawie trwania czasu od wyemitowaniu impulsu z lasera podczerwonego do jego powrotu do detektora. Jest niezależny od odbicia światła od obiektu. W porównaniu do czujników IR jest znacznie bardziej precyzyjny, nie ma problemów z liniowością ani zjawiskiem podwójnego obrazowania.
Wyprowadzenia modułu z czujnikiem odległości VL53L4CD
Moduł z czujnikiem VL53L4CD komunikuje się z mikrokontrolerem przez interfejs I2C. Płytka wyposażona została w dwa złącza Qwiic / STEMMA QT do łatwego połączenia z modułem posiadającym złącze tego typu. Wyprowadzenia płytki to:
- VIN - pin zasilania modułu od 3 V do 5 V.
- GND - masa układu.
- SCL - linia zegarowa interfejsu I2C.
- SDA - linia danych interfejsu I2C.
- GPIO - pin przerwania z wyjściem 2,8 V, może być odczytany przez mikrokontrolery 3,3 V oraz 5 V.
- XSHUT - pin wyłączenia, aktywowany stanem niskim, może być wykorzystywany z logiką 3 V oraz 5 V.
Specyfikacja modułu Time-of-Flight
- Układ: VL53L4CD
- Układ odbiorczy - macierz SPAD (Single Photon Avalanche Diode) ze zintegrowaną soczewką
- Technologia pomiaru: ToF - Time of Flight
- Zakres pomiarowy: od 1 mm do 1300 mm
- Rozdzielczość pomiaru: do 1 mm
- Martwa strefa: brak
- Diagonalne pole widzenia: 18°
- Częstotliwość pomiaru: do 100 Hz
- Interfejs komunikacyjny: magistrala I2C
- Domyślny adres I2C: 0x29
- Złącza: STEMMA QT / Qwiic / pola lutownicze
- Wymiary: 25,5 x 17,7 x 4,6 mm
- Masa: 1,8 g
Zawartość zestawu
- VL53L4CD Time-of-Flight - czujnik odległości - 1-1300mm - I2C - STEMMA QT/Qwiic - Adafruit 5396
- Listwa goldpin 1x6 - raster 2,54 mm - do samodzielnego montażu

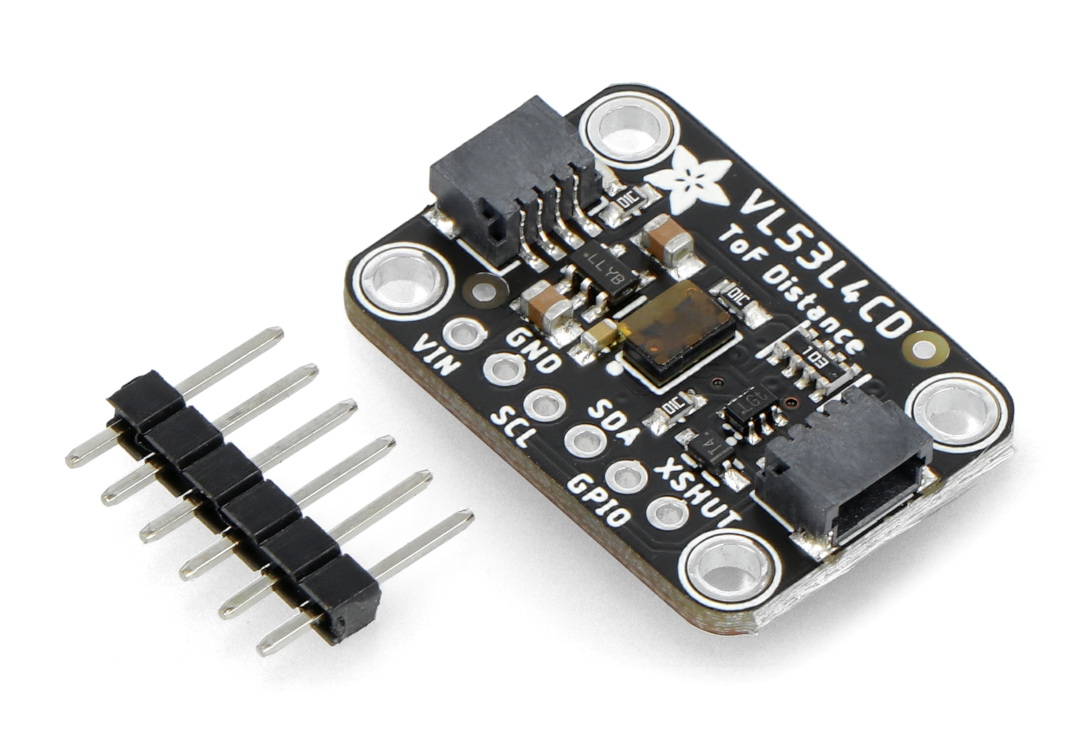

VL53L4CD Time-of-Flight - czujnik odległości od Adadfruit w zestawie ze złączem goldpin.
