Opis produktu: Cytron Maker Object - Cyfrowy czujnik odległości IR 38 kHz
Niewielki cyfrowy czujnik odległości wykorzystujący do pomiaru wiązkę IR, zakres pracy czujnika jest regulowany. Odległość w jakiej jest w stanie wykrywać obiekty uzależniona jest od koloru jej powierzchni, dla czarnej powierzchni od 15 cm do 60 cm, natomiast dla białej od 40 do 140 cm. Czujnik zasilany jest napięciem od 4,5 V do 5,5 V. W ofercie posiadamy dedykowany kontroler robota Cytron Maker Mini Sumo.

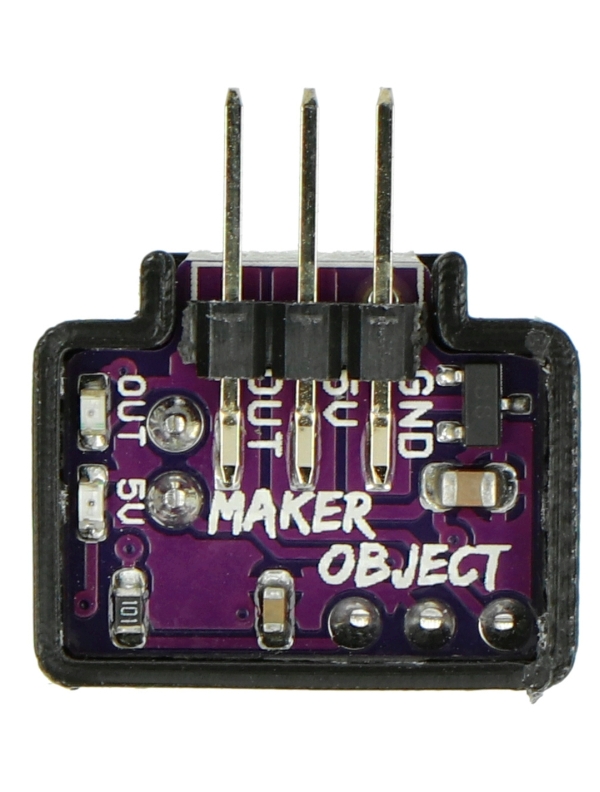

Czujnik zamknięty jest w czarnej obudowie.
Specyfikacja Cytron Maker Object - Cyfrowego czujnika odległości IR 38 kHz
- Napięcie zasilania: od 4,5 V do 5,5 V
- Wyjście NPN:
- Obiekt wykryty: od 0 V do 0,8 V
- Brak obiektu: od VCC-0,5 do VCC
- Maksymalna odległość wykrywania:
- Czarna powierzchnia: od 15 do 60 cm
- Biała powierzchnia: od 4 do 140 cm
- Wymiary: 18,6 x 13,7 x 12,6 mm

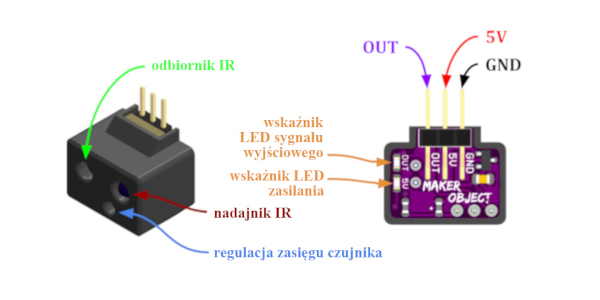

| Nazwa | Opis |
|---|---|
|
Odbiornik IR |
Odbiera podczerwone światło odbite od obiektu. Odbiornik ma wbudowany filtr 38 kHz |
|
Wskaźnik LED sygnału wyjściowego |
Dioda sygnalizująca wykrycie obiektu. |
|
Wskaźnik LED zasilania |
Dioda sygnalizująca działanie czujnika. |
|
Nadajnik IR |
Wysyła wiązkę światła podczerwonego. |
|
Regulacja zasięgu czujnika |
Potencjometr pozwalający na regulacje maksymalnego zasięgu w jakim czujnik pracuje. |
|
OUT |
Złącze sygnału wyjściowego, po wykryciu obiektu przechodzi w stan niski |
|
5V |
Zasilanie czujnika, może on być zasilany napięciem od 4,5 V do 5,5 V |
|
GND |
Masa układu. |
