Opis produktu: Arduino Modulino Latch Relay - bistabilny moduł przekaźnika - Qwiic - ABX00138

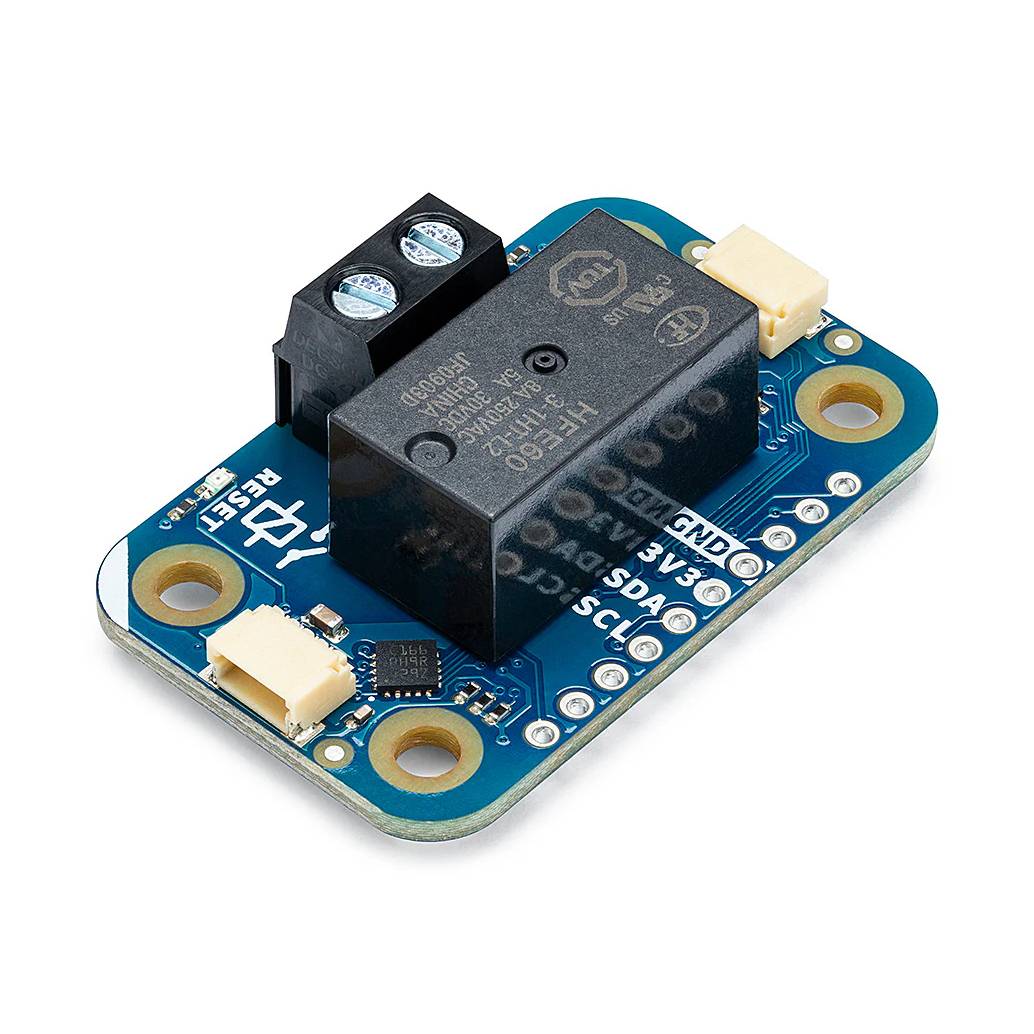

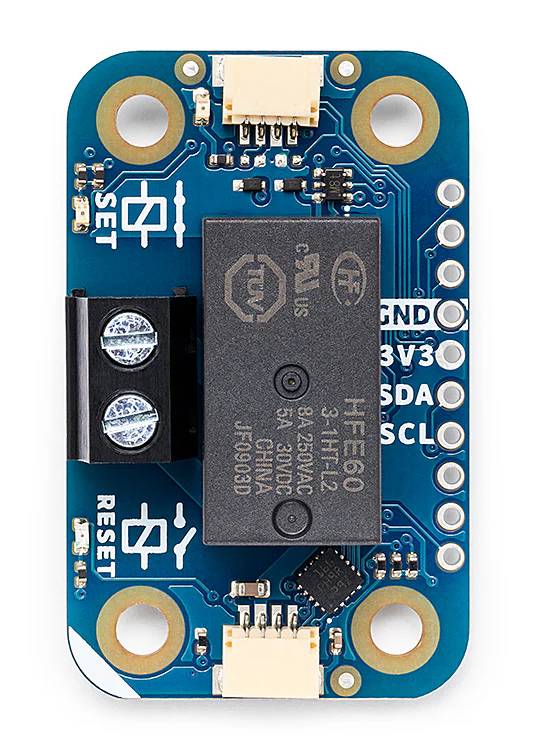

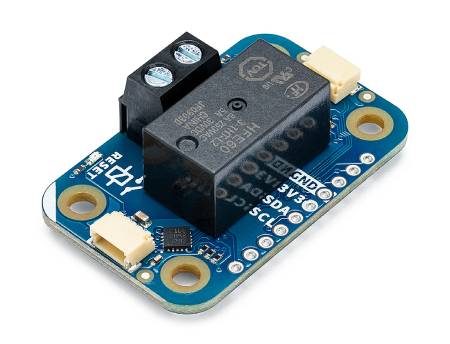

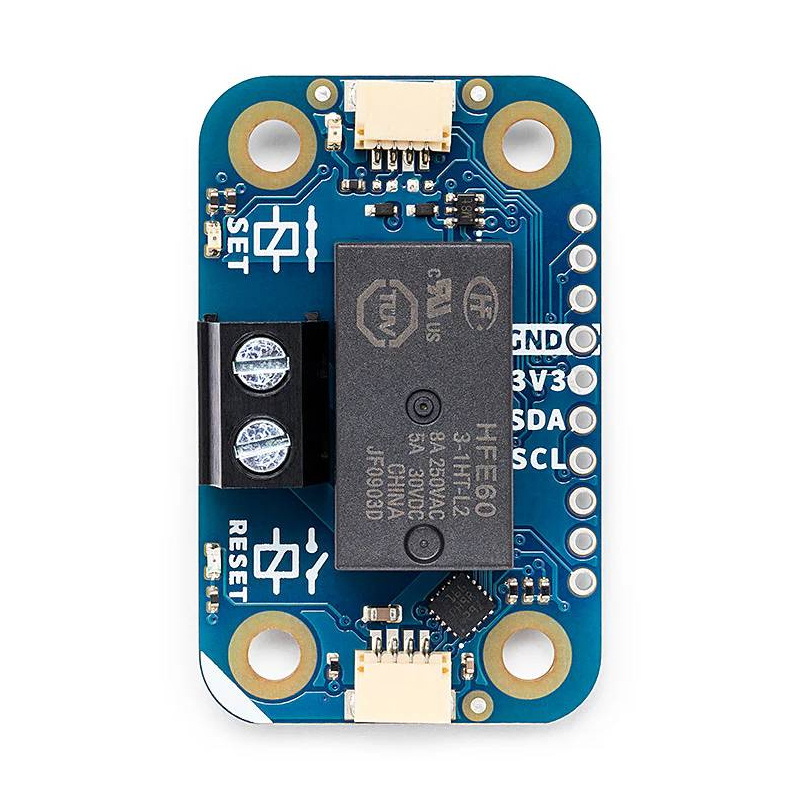

Modulino Latch Relay należy do serii gotowych modułów Arduino Modulino, które ułatwiają budowę interaktywnych projektów bez konieczności projektowania układów od podstaw. Moduł wyposażono w przekaźnik bistabilny, który po przełączeniu zachowuje swój stan, nawet gdy nie jest stale zasilany. Takie rozwiązanie ogranicza zużycie energii i sprawdza się w systemach, w których przełączanie odbywa się okresowo. Za komunikację z płytką główną odpowiada mikrokontroler STM32C011F4, który steruje cewkami przekaźnika i udostępnia obsługę przez magistralę I2C. Modulino Latch Relay może przełączać obciążenia prądu stałego do 30 V DC i 2 A. Moduł nie jest przeznaczony do pracy z napięciem sieciowym ani obciążeniami AC.
Modulino Latch Relay sprawdzi się w projektach wymagających bezpiecznego przełączania obciążeń prądu stałego.
Główne cechy
- Przekaźnik bistabilny: utrzymuje stan bez ciągłego zasilania cewki
- Sterowanie obciążeniami DC: obsługa napięcia do 30 V DC i prądu do 2 A
- Komunikacja I2C: prosta integracja z płytkami Arduino i innymi kontrolerami
- Złącza Qwiic: szybkie podłączenie bez lutowania
- Styki COM, NO i NC: możliwość pracy jako obwód normalnie otwarty lub normalnie zamknięty
- Programowalny adres I2C: możliwość pracy kilku modułów na jednej magistrali
- Napięcie pracy 3,3 V: zgodność ze standardem Qwiic
- Obsługa Arduino i MicroPython: wsparcie oficjalnych bibliotek producenta
- Kompaktowe wymiary: niewielka płytka do projektów automatyki i IoT

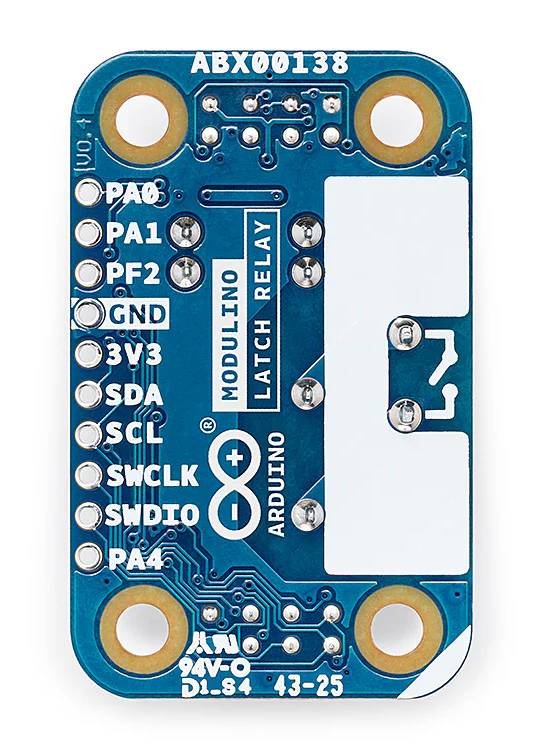

Wyprowadzenia, łączność i kompatybilność Modulino Latch Relay
Moduł komunikuje się przez magistralę I2C, dostępną przez złącza Qwiic oraz wyprowadzenia lutowane SDA i SCL. Zasilanie modułu odbywa się napięciem 3,3 V, dostarczanym przez przewód Qwiic lub pin 3V3. Dwa złącza Qwiic pozwalają łączyć wiele modułów Modulino w jeden łańcuch, co ułatwia rozbudowę projektu bez dodatkowego okablowania. Do sterowania obciążeniem służą styki przekaźnika COM, NO i NC. COM podłącza się do źródła zasilania obciążenia, NO zamyka obwód po aktywacji przekaźnika, a NC pozostaje połączony w stanie spoczynkowym. Modulino Latch Relay jest kompatybilny między innymi z Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense oraz Nano Matter.

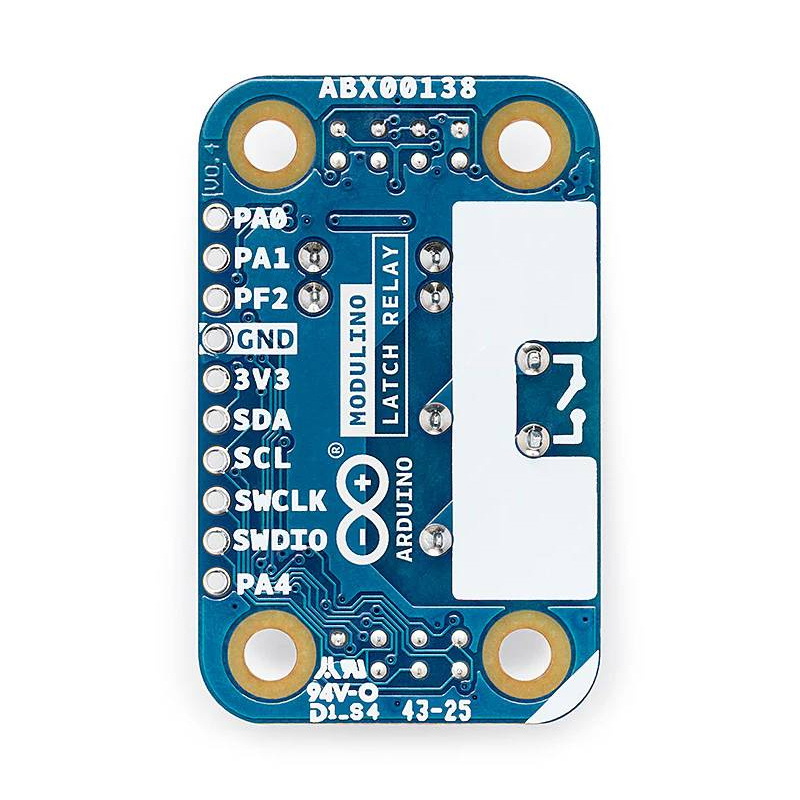

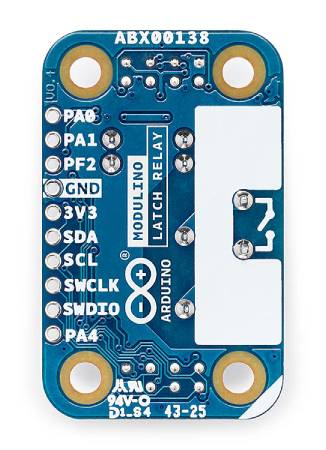

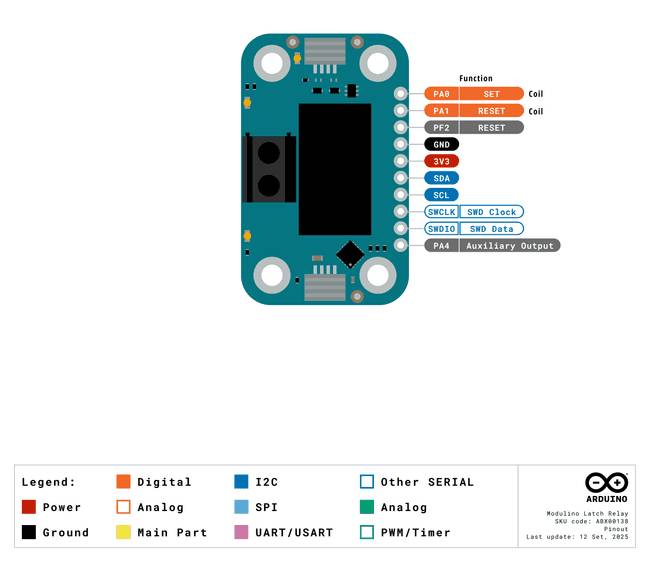

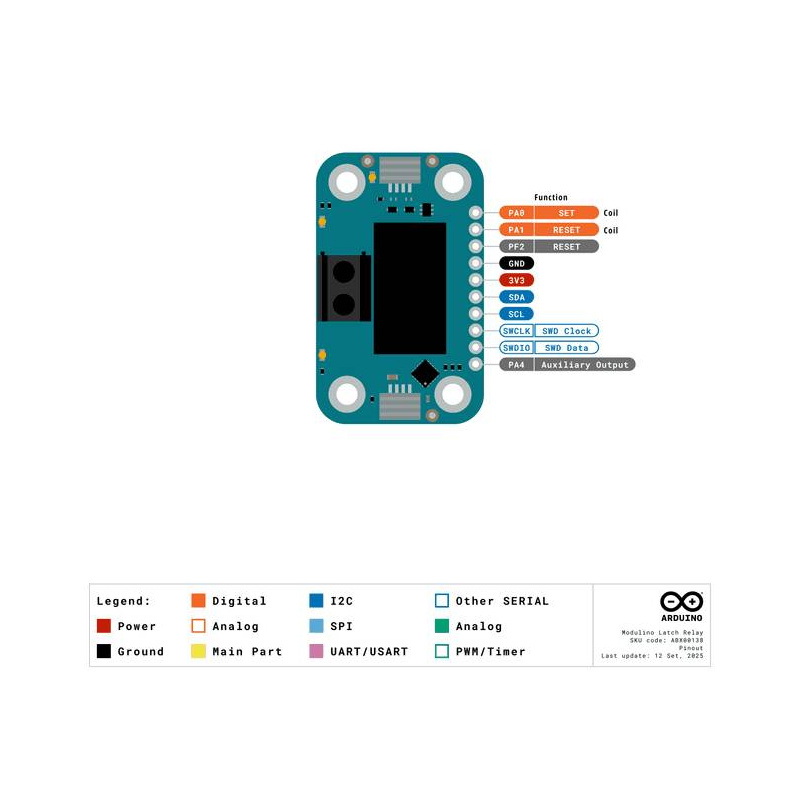

Schemat wyprowadzeń.
Może sterować oświetleniem LED DC, pompami, wentylatorami, elektrozamkami, syrenami alarmowymi, silnikami oraz innymi urządzeniami mieszczącymi się w parametrach 30 V DC i 2 A.
Programowanie przekaźnika Arduino Modulino Latch Relay
Modulino Latch Relay można programować w Arduino IDE przy użyciu oficjalnej biblioteki Arduino Modulino. Biblioteka udostępnia proste funkcje, takie jak set(), reset() oraz getStatus(), które pozwalają włączać, wyłączać i odczytywać stan przekaźnika. Dzięki temu sterowanie obciążeniem można dodać do projektu przy użyciu kilku linijek kodu. Moduł obsługuje również MicroPython, co ułatwia naukę programowania i szybkie prototypowanie. W środowisku MicroPython dostępne są metody on(), off() oraz właściwość is_on. Takie rozwiązanie sprawia, że moduł nadaje się zarówno do edukacji, jak i do budowy prostych systemów automatyki domowej, sterowników pomp, oświetlenia DC czy układów czasowych.
Specyfikacja techniczna Modulino Latch Relay
- Komunikacja: I2C
- Złącza komunikacyjne: 2x Qwiic
- Napięcie pracy: 3,3 V
- Maksymalne napięcie przełączane: 30 V DC
- Maksymalny prąd przełączany: 2 A
- Typ przekaźnika: bistabilny, zatrzaskowy
- Styki przekaźnika: COM, NO, NC
- Domyślny adres I2C: 0x2A
- Możliwość zmiany adresu I2C: tak
- Mikrokontroler komunikacyjny: STM32C011F4
- Element wykonawczy: przekaźnik bistabilny HFE60/3-1HT-L2
- Typowy pobór prądu: około 3,4 mA
- Kompatybilność: płytki Arduino z Qwiic lub I2C 3,3 V
- Wymiary: 25,36 x 41 mm
- Masa: 4,4 g

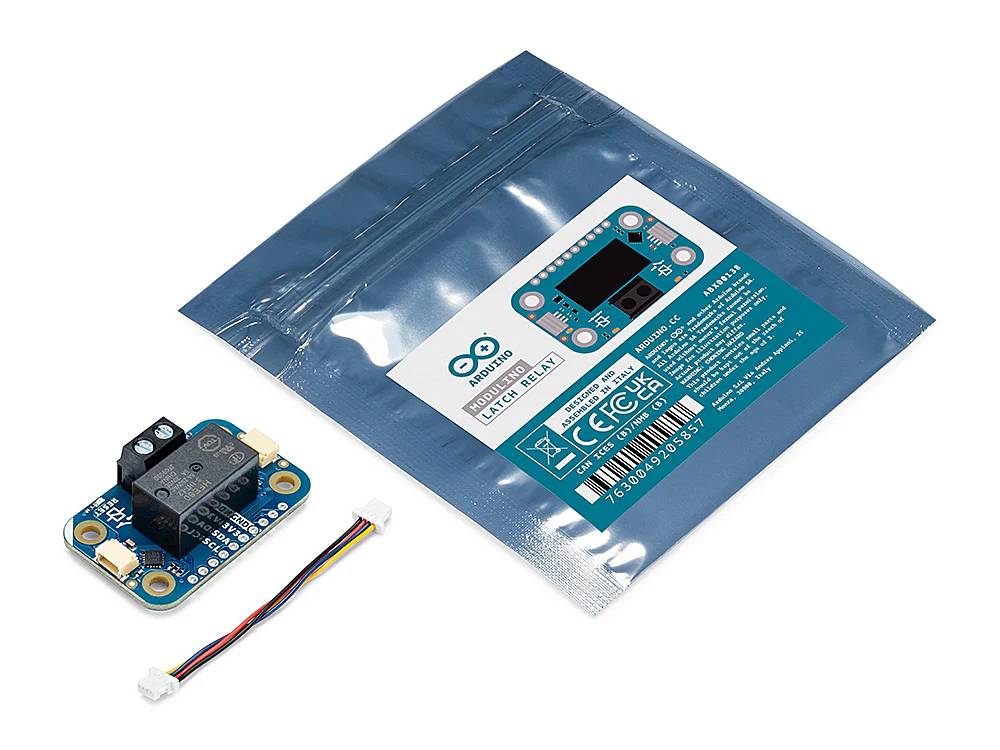

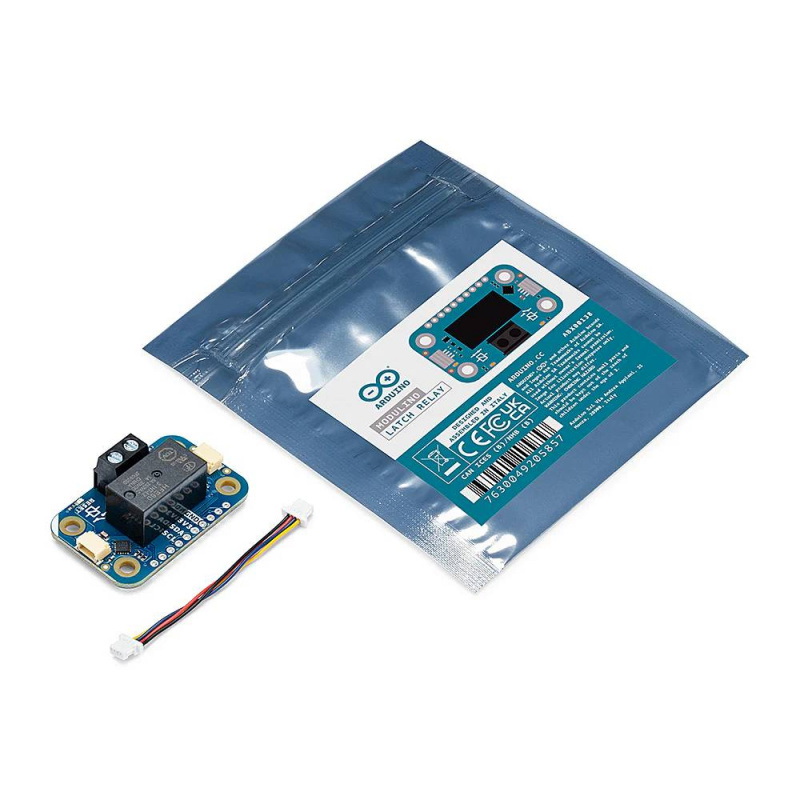

Zawartość zestawu
- Moduł Modulino Latch Relay ABX00138
- Przewód Qwiic o długości 5 cm

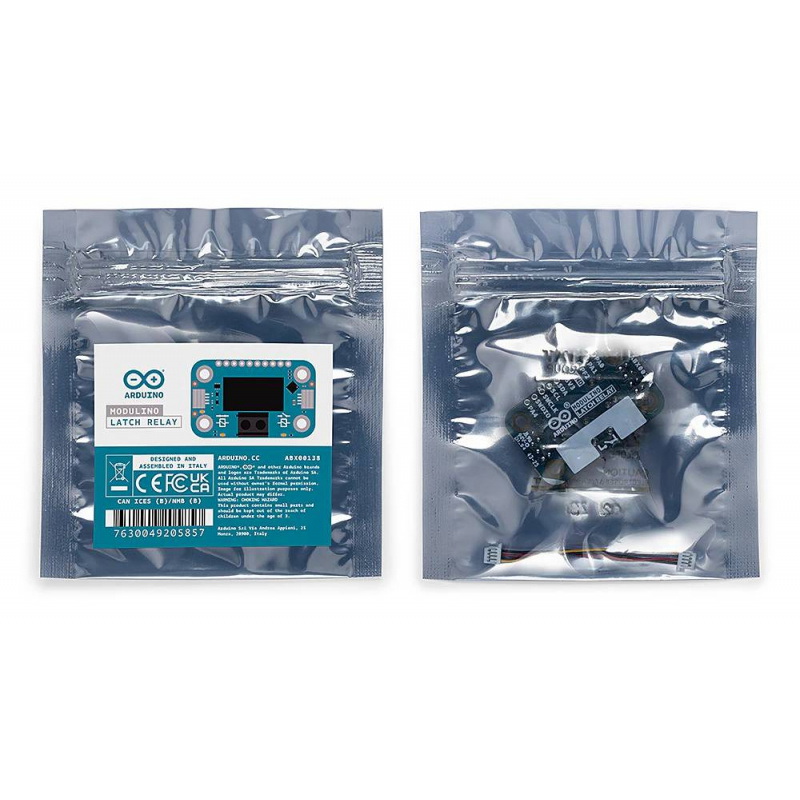

Elementy wchodzące w skład zestawu.
