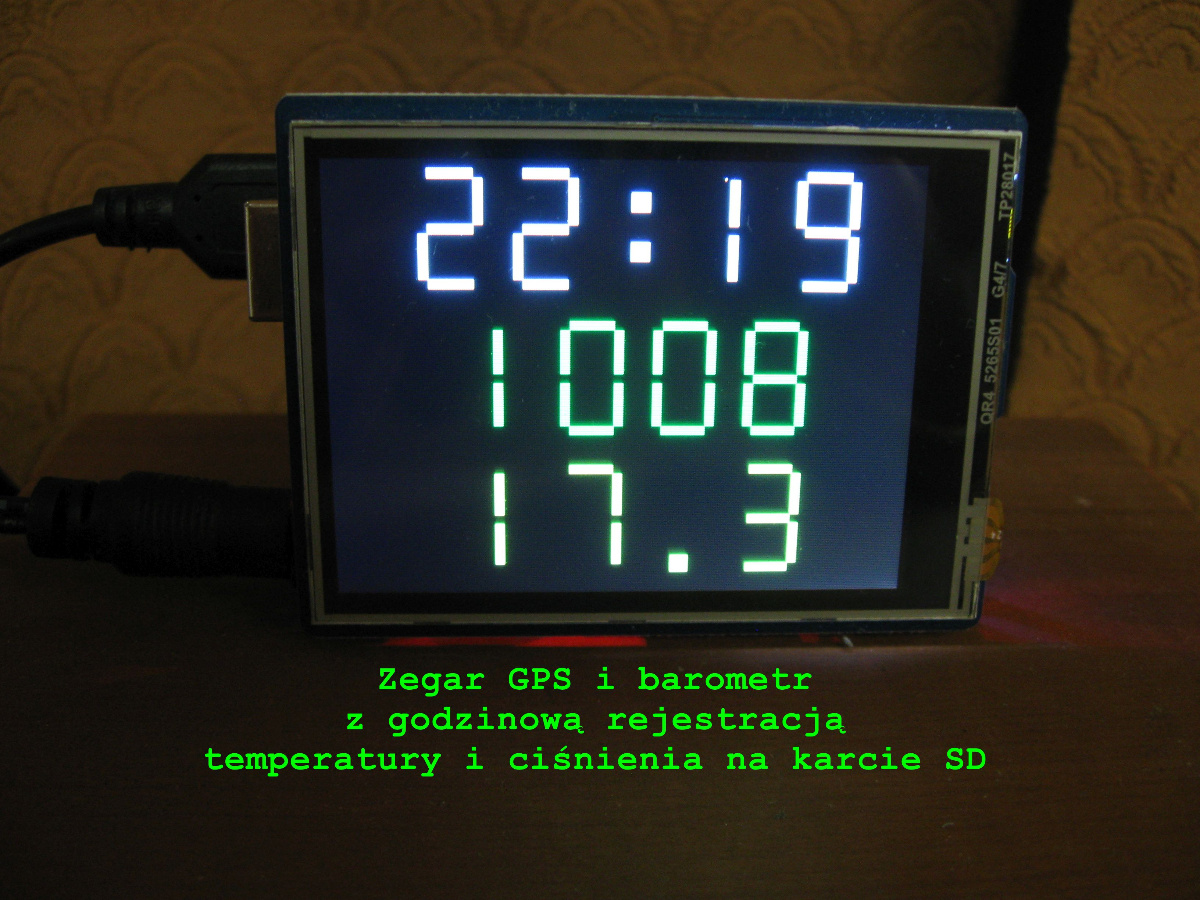

Opis produktu: Wyświetlacz Waveshare dotykowy LCD TFT Rev 2.1 2.8'' 320x240px SPI z czytnikiem microSD - Shield dla Arduino
Nakładka dla Arduino z dotykowym ekranem rezystancyjnym TFT o przekątnej 2,8". Ekran posiada podświetlanie LED, rozdzielczość wynosi 240 x 320 px. Pracuje z napięciem 3,3 V i 5 V, komunikuje się poprzez magistralę SPI. Shield współpracuje z Arduino Uno, Leonardo, oraz płytkami Nucleo i Xnucleo.
Przedmiotem sprzedaży jest nakładka LCD, moduł Arduino można nabyć osobno.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika wraz z bibliotekami i przykładowym programem do obsługi wyświetlacza. |
Podłączenie nakładki

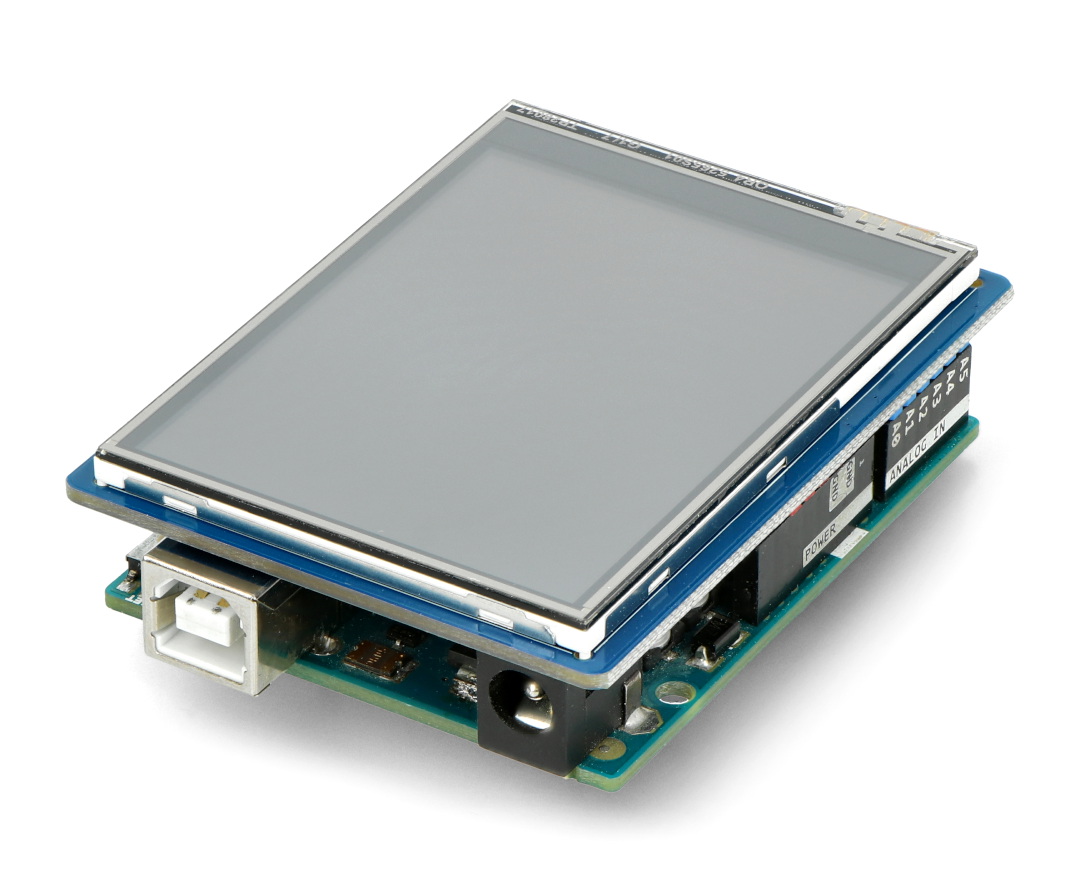

Układ jest w pełni zmontowany - posiada złącza, które umożliwiają bezpośrednie wpięcie do Arduino bez potrzeby lutowania. Urządzenie wykorzystuje 9 wyprowadzeń: D3, D4, D5, D7, D9, D10, D11, D12, D13.
|
Pin Arduino |
Pin LCD |
Opis |
|---|---|---|
| D3 | TP_IRQ | Panel dotykowy - przerwanie, przechodzi w stan niski, gdy zostanie wykryty dotyk. |
| D4 | TP_CS | Panel dotykowy - chip select, wybór urządzenia magistrali SPI, aktywowany stanem niskim. |
| D5 | SD_CS | Karta microSD - chip select, wybór urządzenia magistrali SPI, aktywowany stanem niskim. |
| D7 | LCD_DC | Ekran LCD - wybór: dane / komendy. |
| D9 | LCD_BL | Podświetlenie LED. |
| D10 | LCD_CS | Ekran LCD - chip select, wybór urządzenia magistrali SPI, aktywowany stanem niskim. |
| D11 | MOSI | MOSI linia danych wejściowych magistrali SPI. |
| D12 | MISO | MISO linia danych wyjściowych magistrali SPI. |
| D13 | SCLK | SCK linia zegarowa magistrali SPI. |

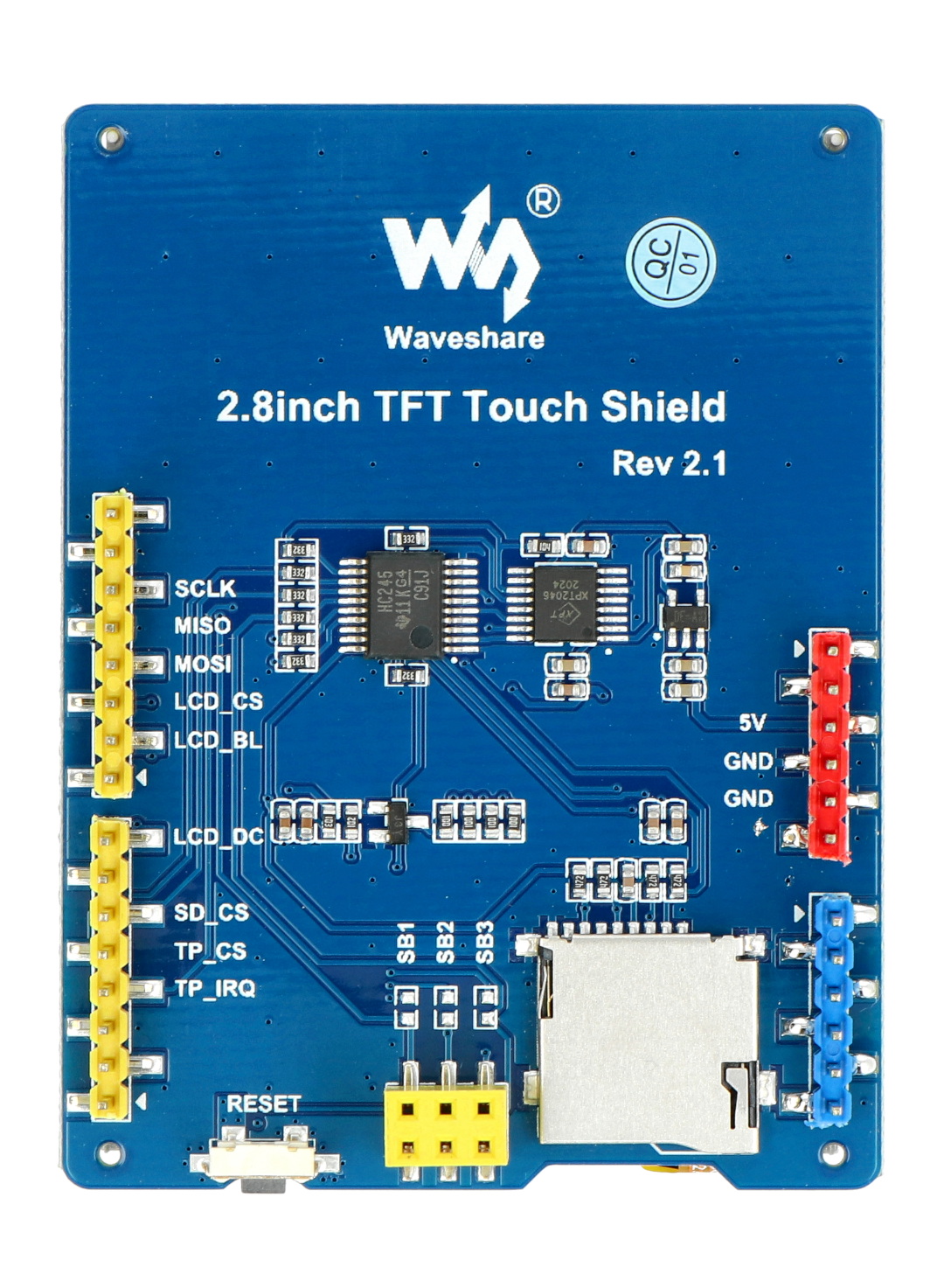

Nakładka posiada podpisane wykorzystane wyprowadzenia.
Specyfikacja wyświetlacza Waveshare
- Rev 2.1
- Napięcie zasilania: od 3,3 V do 5,5 V
- Napięcie pracy wyprowadzeń: od 3,3 V do 5,5 V
- Typ ekranu: dotykowy, rezystancyjny
- Sterownik:
- Ekran: HX8347D (dokumentacja)
- Dotyk: XPT2046 (dokumentacja)
- Przekątna ekrany: 2,8 cala
- Rozdzielczość: 320 x 240 px
- Głębia kolorów: 65 tysięcy
- Komunikacja: SPI
- Wyprowadzony przycisk Reset
- Gniazdo na kartę pamięci microSD
- Złącza zgodne z Arduino Uno i pochodnymi
- Współpracuje z: Arduino Uno, Leonardo, oraz płytkami Nucleo i Xnucleo.
- Wymiary płytki: 73,5 x 55,5 mm
