Opis produktu: DFRobot Gravity - wyświetlacz segmentowy 4-cyfrowy - czerwony - DFRobot DFR0645-R
4-cyfrowy, 8-segmentowy wyświetlacz z serii Gravity, pozwala na dobranie jasności wyświetlanych znaków, dzięki 8-stopniowej regulacji. Urządzenie posiada port I2C kompatybilny z interfejsem Gravity. Praca z modułem jest bardzo wygodny w użyciu dzięki małym rozmiarom oraz wykorzystaniu łatwego w użyciu portu komunikacyjnego.
Specyfikacja wyświetlacza segmentowego
- Napięcie robocze: 5 V
- Prąd: < 55 mA
- Kolor podświetlenia: czerwony
- Temperatura robocza: od -40°C do 85°C
- Temperatura magazynowania: -55°C do 125°C
- Komunikacja: I2C kompatybilne z Gravity
- Rodzaj wyświetlacza: 8-segmentowy, 4-cyfrowy
- Wymiary modułu: 67 x 22 mm

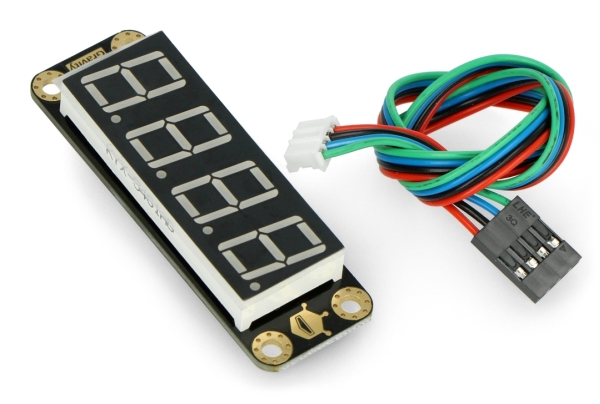

Wyświetlacz segmentowy z kompatybilnymi przewodami.
Podłączenie wyświetlacza
Moduł wyświetlacza komunikuje się poprzez interfejs I2C. Został wyposażony w złącze Gravity, w zestawie znajdują się przewody z kompatybilnym złączem.
| Pin | Opis |
|---|---|
| SDA | Linia danych interfejsu I2C. |
| SCL | Linia zegarowa interfejsu I2C. |
| GND | Masa układu. |
| VCC | Napięcie zasilania 5 V. |
