Opis produktu: STM32 NUCLEO-H563ZI - STM32H563ZIT6 ARM Cortex M33
STM32 Nucleo-H563ZI to wszechstronna płytka rozwojowa, która została zaprojektowana z myślą o elastyczności i wydajności. Jest oparta na mikrokontrolerze STM32H563ZI z rdzeniem ARM Cortex M33, który zapewnia wysoką wydajność, niskie zużycie energii oraz szeroką gamę funkcji. Nucleo umożliwia szybkie prototypowanie z użyciem popularnych środowisk, takich jak STM32CubeIDE, a także łatwą integrację z dodatkowymi modułami dzięki kompatybilności ze złączami Arduino oraz ST morpho. Wyposażona w szeroką gamę interfejsów komunikacyjnych, w tym USB, UART, SPI, I2C i CAN, płytka pozwala na szybkie i łatwe połączenie z innymi urządzeniami, co czyni ją idealnym narzędziem do tworzenia aplikacji IoT, systemów wbudowanych i rozwiązań przemysłowych.
Producent przygotował szczegółowy przewodnik użytkownika, który zawiera wskazówki jak zbudować i uruchomić przykładową aplikację.
STM32 NUCLEO-H563ZI - STM32H563ZIT6 ARM Cortex M33.

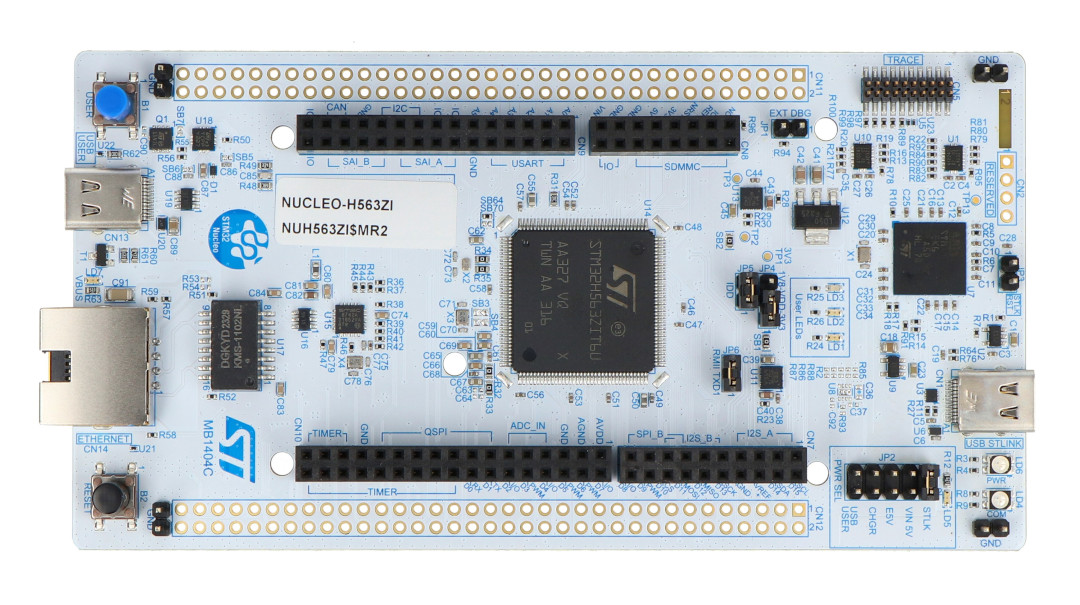

Płytka z mikrokontrolerem STM32 w obudowie 144 pinowej.
Główne cechy NUCLEO-H563ZI
- Mikrokontroler STM32H563ZI: oparty na rdzeniu ARM Cortex M33, zapewniający wysoką wydajność.
- Wbudowany programator / debugger ST-LINK/V3E: umożliwia łatwe programowanie i debugowanie bez potrzeby dodatkowych urządzeń.
- Kompatybilność z Arduino i ST morpho: umożliwia rozbudowę o dodatkowe moduły oraz zapewnia szerokie możliwości rozwoju projektów.
- Szeroka gama interfejsów: obsługa USB, UART, I2C, SPI oraz CAN dla łatwej komunikacji z innymi urządzeniami.
- Elastyczność w wyborze źródła zasilania: zasilanie przez USB lub zewnętrzne źródło.
- Wsparcie dla oprogramowania STM32CubeIDE i STM32CubeMX: umożliwia szybkie rozpoczęcie pracy i zaawansowaną konfigurację mikrokontrolera.
Zastosowania modułu
- Prototypowanie urządzeń IoT i systemów wbudowanych
- Projekty związane z automatyzacją przemysłową
- Tworzenie urządzeń i systemów do monitorowania i sterowania
- Aplikacje wymagające dużej mocy obliczeniowej oraz zaawansowanej komunikacji, takie jak systemy wbudowane i urządzenia konsumenckie
- Projekty edukacyjne i hobbystyczne z użyciem mikrokontrolerów STM32

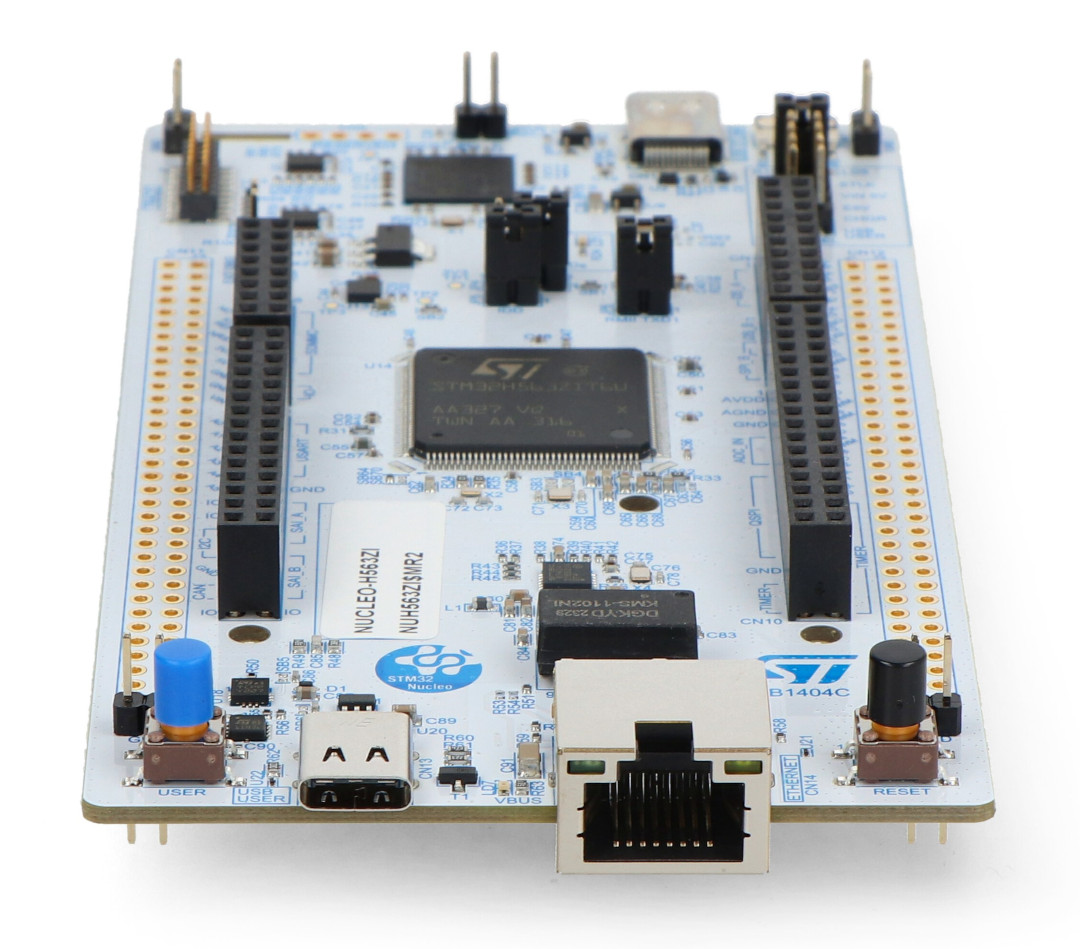

Do zasilania i komunikacji z komputerem wykorzystuje złącze USB typu C.
Płytka posiada złącze Ethernet.
Specyfikacja techniczna NUCLEO-H563ZI
- Mikrokontroler: STM32H563ZI
- Rdzeń: ARM Cortex M33
- Taktowanie: do 250 MHz
- Pamięć RAM: 640 kB
- Pamięć Flash: 2 MB
- Napięcie zasilania: 5 V z USB lub zewnętrzne zasilanie od 7 V do 12 V
- Interfejsy komunikacyjne: I2C, I3C, SPI, UART, USART, LPUART, CAN, USB 2.0 FS, SDMMC, DCMI, HDMI-CEC, FMC
- Liczba GPIO: 112
- Interfejsy analogowe: 2x ADC 12-bit - 20 kanałów, 1x DAC 12-bit - 2 kanały
- Złącza rozszerzeń:
- ST Zio (zawierające złącze Arduino Uno V3)
- ST Morpho
- SWD
- Obsługiwane oprogramowanie: STM32CubeIDE, STM32CubeMX
- Debugger: wbudowany ST-LINK/V3E z interfejsem SWD
- Na płytce znajdują się także:
- 3 diody LED użytkownika
- 2 przyciski: użytkownika i resetowania
- Oscylator kwarcowy 32,768 kHz
- Złącze RJ45 Ethernet
- Złącze USB typu C
- Współpracujące środowiska: IAR, Keil, STMicroelectronics
