Opis produktu: STM32H573I-DK Discovery - zestaw uruchomieniowy z mikrokontrolerem STM32H573IIK3Q
STM32H573I-DK to wszechstronna platforma demonstracyjna i rozwojowa, stworzona do pełnego wykorzystania potencjału mikrokontrolera STM32H573IIK3Q z ARM Cortex M33 i funkcjami Arm TrustZone, które zapewniają wysoki poziom bezpieczeństwa. Płytka wyposażona jest w pełen zestaw peryferiów, takich jak wyświetlacz TFT z panelem dotykowym, interfejsy USB, Ethernet, mikrofon MEMS, SAI audio, pamięć Octo-SPI, a także złącza umożliwiające rozszerzenie funkcji poprzez Arduino Uno V3, STMod+ oraz Pmod. Zintegrowany STLINK-V3EC ułatwia programowanie i debugowanie, a dostępne przykłady i biblioteki STM32CubeH5 pomagają w szybkim rozpoczęciu pracy. Ten zestaw jest idealny do projektowania aplikacji, które wymagają zabezpieczeń, interfejsów komunikacyjnych, grafiki oraz dźwięku. Płytka wspiera wiele środowisk programistycznych, takich jak STM32CubeIDE, IAR Embedded Workbench oraz MDK-ARM.
Producent udostępnia dokumentację techniczną oraz instrukcję użytkownika, która zawiera dodatkowe informacje o module.

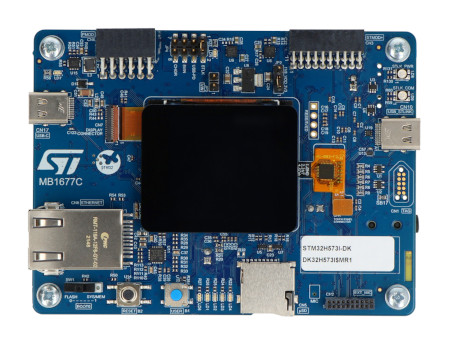

STM32H573I-DK Discovery - zestaw uruchomieniowy z mikrokontrolerem STM32H573IIK3Q.
Układ oparty jest na rdzeniu ARM Cortex M33 z technologią Arm TrustZone.
Główne cechy STM32H573I-DK Discovery
- Mikrokontroler STM32H573IIK3Q z rdzeniem ARM Cortex M33 i Arm TrustZone
- Wyświetlacz TFT 1,54" 240 x 240 px z panelem dotykowym
- USB typu C z obsługą do 15 W (5 V / 3 A)
- Ethernet 10 / 100 Mbit/s, zgodny z IEEE-802.3-2002
- Wbudowany SAI audio codec i MEMS mikrofon cyfrowy
- Pamięć 512 Mbit Octo-SPI NOR Flash
- Moduł WiFi (802.11 b/g/n)
- Złącza: Arduino Uno V3, STMod+, Pmod, Ethernet, microSD, audio jack
- Zintegrowany debugger / programator STLINK-V3EC z funkcją Virtual COM
- Obsługa bogatego ekosystemu STM32CubeH5 i darmowych bibliotek oprogramowania
- Wsparcie dla popularnych IDE: STM32CubeIDE, IAR Embedded Workbench, MDK-ARM

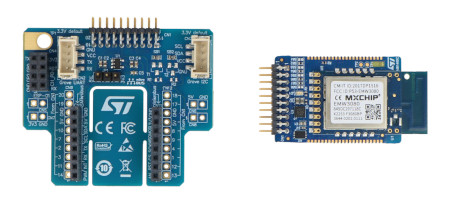

Moduł WiFi MXCHIP EMW3080
Moduł WiFi MXCHIP EMW3080 umożliwia niezawodne i energooszczędne połączenie z siecią, idealne do urządzeń mobilnych i aplikacji o niskim zużyciu energii. Moduł obsługuje standardy IEEE 802.11b/g/n, oferując stabilną transmisję danych w paśmie 2,4 GHz. Kompaktowe rozmiary oraz wsparcie dla protokołów szyfrowania, takich jak WPA / WPA2, zwiększają bezpieczeństwo transmisji. W zestawie Discovery STM32H573I-DK, układ MXCHIP EMW3080 został zintegrowany na module zgodnym z interfejsem STMod+, który umożliwia komunikację przez SPI.
Zapewnia stabilne połączenie WiFi w paśmie 2,4 GHz.
Płytka oferuje wiele rodzajów złącz.

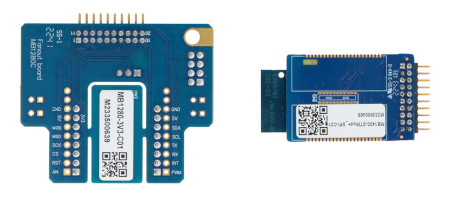

Płytka rozszerzeń MB1280 Fan-out
Płytka rozszerzeń STMod+ MB1280 Fan-out umożliwia łatwe podłączanie popularnych modułów od różnych producentów, rozszerzając funkcjonalność mikrokontrolerów STM32. Płytka MB1280 obsługuje złącza kompatybilne z mikroBUS, co ułatwia integrację z szeroką gamą modułów Click board, a także złącza dla ESP‑01. Dodatkowo, obsługuje moduły Grove. Płytka jest wyposażona w standardowy nagłówek z pinami o rastrze 2,54 mm, co idealnie sprawdza się przy prototypowaniu, a zasilanie 5 V oraz regulator napięcia 3,3 V zapewniają szeroką kompatybilność z różnymi modułami. Jest także przygotowane miejsce na translator poziomów I2C, co ułatwia komunikację między urządzeniami o różnych napięciach logicznych.
Zastosowania zestawu
- Aplikacje IoT wymagające bezpieczeństwa i łączności bezprzewodowej
- Aplikacje multimedialne z obsługą dźwięku i grafiki na małych wyświetlaczach
- Prototypy urządzeń komunikacyjnych, np. z Ethernetem i USB
- Rozwój aplikacji w środowiskach z podwyższonymi wymaganiami dotyczącymi zabezpieczeń (Arm TrustZone)
- Projekty, które korzystają z rozbudowanych interfejsów zewnętrznych i pamięci
STM32H573I-DK Discovery oferuje elastyczne opcje zasilania.

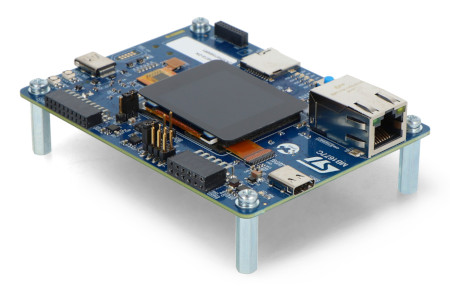

Płytka posiada wyświetlacz TFT o rozdzielczości 240 x 240 px.
Specyfikacja techniczna dzestawu STM32H573I-DK
- Mikrokontroler: STM32H573IIK3Q (ARM Cortex M33) z 2 MB pamięci Flash i 640 KB SRAM
- Wyświetlacz: TFT 1,54", 240 x 240 px z panelem dotykowym i podświetleniem LED
- USB: USB 2.0 pełnej prędkości (do 15 W, 5 V / 3 A)
- Ethernet: 10 / 100 Mbit/s (RJ45), zgodny z IEEE-802.3-2002
- Pamięć zewnętrzna: 512 Mbit Octo-SPI NOR Flash
- Audio: SAI audio codec, cyfrowy mikrofon MEMS, wejście / wyjście słuchawkowe (stereo jack)
- Złącza:
- ST-LINK USB typu C
- USB użytkownika typu C
- Ethernet RJ45
- microSD
- Złącza Arduino Uno V3, STMod+, Pmod
- Złącza debugowania: Arm Cortex 10-pin (SWD / JTAG), MIPI20 (SWD / JTAG / trace)
- Interfejsy komunikacyjne: WiFi 802.11 b/g/n, USB, Ethernet
- Diody LED: 4 diody użytkownika
- Przyciski: przycisk RESET, przycisk użytkownika
- Zasilanie: zasilanie z USB VBUS (ST-LINK), złącza USB lub zewnętrznych źródeł
- Debugger: zintegrowany STLINK-V3EC z funkcją debugowania, Virtual COM portem i pamięcią masową
- Wspierane oprogramowanie: IAR Embedded Workbench, MDK-ARM i STM32CubeIDE
