Opis produktu: STM32F3 - Discovery - STM32F3DISCOVERY
Moduł pozwala na realizacje projektów w oparciu o popularny 32-bitowy mikrokontroler rodziny STM32. Dzięki Discovery użytkownik może odkryć możliwości, jakie daje najnowszy rdzeń ARM Cortex M4F ze sprzętową jednostką zmiennoprzecinkową. Tworzenie oprogramowania ułatwiają biblioteki i liczne przykłady dostępne na stronie firmy ST. Użytkownik może także wykorzystać dostępne na płytce czujniki: 3-osiowy akcelerometr, magnetometr i żyroskop.
Do zaprogramowania układu wystarczy przewód miniUSB oraz środowisko programistyczne np. darmowy CooCox. Montaż układów umożliwia płytka stykowa oraz przewody połączeniowe.

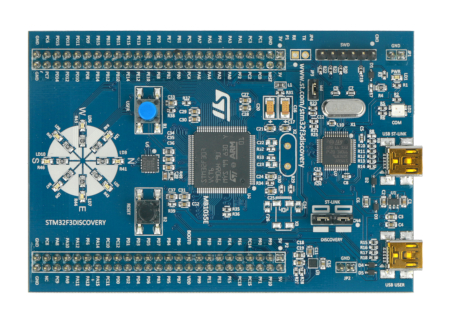

Moduł STM32F3 Discovery z czujnikiem IMU

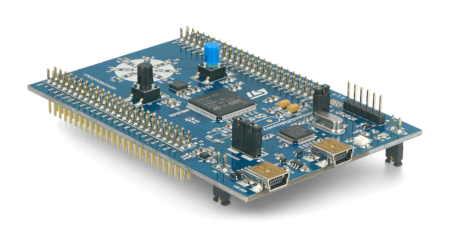

Moduł posiada wyprowadzenia goldpin dla portów I/O.
Specyfikacja
- Obudowa: L QFP64
- Mikrokontroler STM32F303VCT6:
- Rdzeń: Cortex M4F
- Taktowanie 72 MHz
- 256 kB Flash
- 48kB RAM
- Obudowa LQFP100
- Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
- Układ zasilany z USB lub z zewnętrznego źródła: 5V/3,3V
- Na płytce znajdują się także:
- 3- osiowy, cyfrowy żyroskop L3GD20
- 3- osiowy, cyfrowy akcelerometr z magnetometrem LSM303DLHC
- 10 diod LED
(osiem do dyspozycji użytkownika) - Dwa przyciski (użytkownika oraz reset)
- Złącze miniUSB
- Wyprowadzenia goldpin dla portów I/O
- Wymiary modułu: 96 x 65 x 18 mm
Szczegółowy opis, dokumentacje techniczne oraz przykładowe programy znajdują się na stronie producenta.
