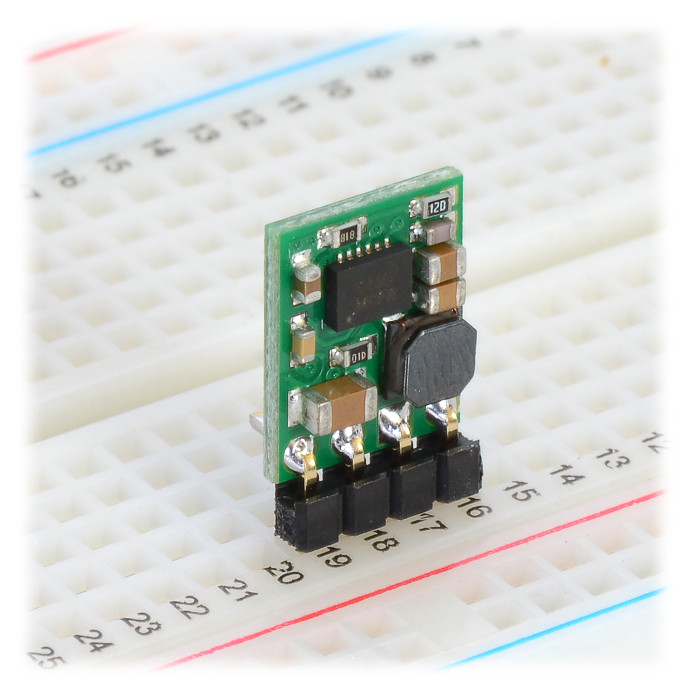

Opis produktu: D24V5F3 - przetwornica step-down - 3,3 V 0,5 A
Regulator impulsowy DC-DC przetwarza napięcie wejściowe z zakresu od 3,4 V* do 36 V na wartość wyjściową 3,3 V. Pozwala na pobór prądu do 0,5 A. Układ charakteryzuje się wysoką sprawnością na poziomie 80 % - 93 %.
|
W naszej ofercie dostępne są wersje z napięciem wyjściowym : 1,8V, 2,5V, 3,3V, 5V, 6V, 9V, 12V i 15V. |
D24V5F3 - przetwornica step-down - 3,3 V 0,5 A.Wyprowadzenia
Moduł posiada cztery wyprowadzenia:
- VIN - napięcie wejściowe.
- GND - potencjał masy.
- VOUT - napięcie wyjściowe.
- SHDN - podanie stanu niskiego (poniżej 0,4 V) przełącza układ w tryb niskiego poboru energii, gdzie pobiera tylko 10 uA - 20 uA na każdy Volt napięcia zasilania. Pin jest domyślnie podciągnięty do VIN poprzez rezystor 100 kΩ. Jeśli tryb low-power nie będzie używany SHDN można pozostawić niepodłączony.
Do otworów można wlutować popularne listwy goldpin raster wyprowadzeń to 2,54 mm (komplet znajduje się w zestawie). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub umieścić w dedykowanej płytce drukowanej.
Sprawność i prąd wyjściowy
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowej (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Zależność sprawności od napięcia wejściowego została podana na wykresach poniżej.
Sprawność i prąd wyjściowy.
Napięcie drop-out.Napięcie drop-out
Na wykresie poniżej została przedstawiona zależność napięcia drop-out od wartości prądu wyjściowego. Przykładowo, przy poborze 400 m napięcie wyjściowe musi być wyższe o 0,5 V o wartości wejściowej.
Niebezpieczne impulsy napięciowe
Podczas podłączania zasilania do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia powyżej 20 V szpilki mogą mieć amplitudę o wartości przekraczającej 42 V. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF / 50 V jak najbliżej pinów zasilających przetwornicę.
Specyfikacja przetwornicy
- Napięcie wejściowe: od 3,4 V* do 36 V
- Napięcie wyjściowe: 3,3 V
- Dokładność napięcia wyjściowego: 4 %
- Maksymalny prąd wyjściowy: 0,5 A
- Częstotliwość przełączania: 500 kHz
- Wbudowane zabezpieczenia:
- przed zbyt dużym poborem prądu
- przed zbyt wysoką temperaturą
- Sterownik: ISL85415 (dokumentacja)
- Wymiary: 13 x 10 x 3 mm
- Masa: 1 g (bez złącz)
* Dolna granica napięcia wejściowego zależna od napięcia drop-out
Pololu D24V5F3 - przetwornica step-down - 3,3 V 0,5 A.
