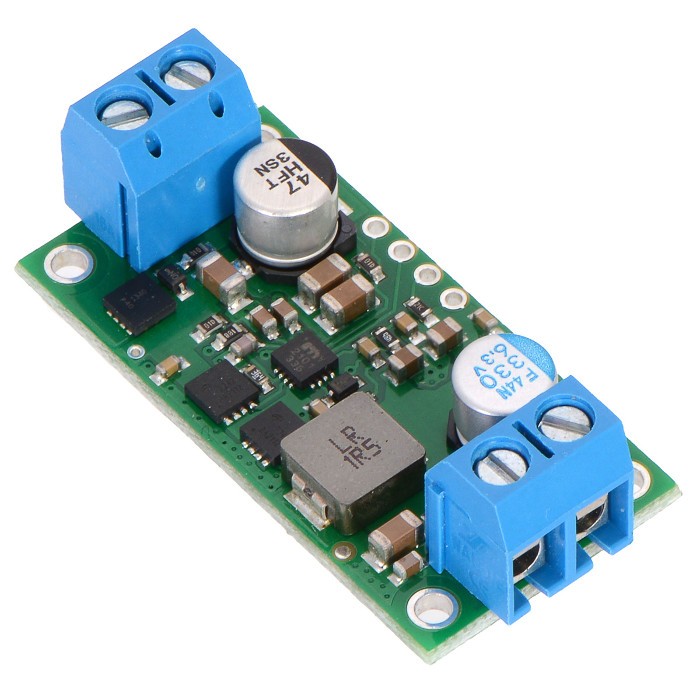

Opis produktu: D24V90F5 - przetwornica step-down 5 V 9 A
Regulator impulsowy DC-DC przetwarza napięcie wejściowe z zakresu od 5 V do 38 V na wartość wyjściową 5 V. Pozwala na pobór prądu do 9 A. Układ charakteryzuje się wysoką sprawnością na poziomie 80 % - 95 %. Przy pomocy pinu ENABLE moduł można wprowadzić w tryb uśpienia, w którym pobiera tylko do 20 uA na każdy Volt napięcia zasilania. W naszej ofercie dostępna jest również wersja low-power, która pozwala na pobór prądu do 6 A. Ponieważ obie płytki są do siebie bardzo podobne, producent pozostawił na odwrocie miejsce, gdzie można oznaczyć układ za pomocą markera.
D24V90F5 - przetwornica step-down 5 V 9 A.
Specyfikacja przetwornicy step-down 5V 9A Pololu D24V90F5
- Napięcie wejściowe: od 5 V do 38 V
- Napięcie wyjściowe: 5 V (+/- 4 %)
- Dokładność napięcia wyjściowego: 4 %
- Maksymalny prąd wyjściowy: 9 A
- Pobór prądu w trybie uśpienia 10 uA - 20 uA na 1 V napięcia wejściowego
- Częstotliwość przełączania: 470 kHz
- Wbudowane zabezpieczenia:
- przed zbyt dużym poborem prądu
- przed zbyt wysoką temperaturą do 160 °C
- przed zbyt niskim napięciem zasilania, układ nie włączy się gdy napięcie zasilania będzie niższe niż 4,2 V
- soft-start
- Wymiary: 40,6 x 20,3 x 7,6 mm
- Cztery otwory montażowe na śrubki M2
- Masa: 5 g (bez złącz)
Wyprowadzenia przetwornicy
Moduł posiada cztery wyprowadzenia:
- VIN - napięcie wejściowe z zakresu od 5 V do 38 V.
- GND - potencjał masy.
- VOUT - napięcie wyjściowe 5 V.
- ENABLE - podanie stanu niskiego przełącza układ w tryb niskiego poboru energii, gdzie pobiera tylko 10 uA - 20 uA na każdy Volt napięcia zasilania. Pin jest domyślnie podciągnięty do VIN poprzez rezystor 100 kΩ. Jeśli tryb low-power nie będzie używany ENABLE można pozostawić niepodłączony.
- FB - wlutowanie rezystora pomiędzy wyprowadzenie FB i VOUT obniża napięcie wyjściowe. Szczegóły w dalszej części opisu.
- PG - indykator "power good". Wyprowadzenie typu open dren przechodzi w stan niski, gdy napięcie wyjściowe spadnie poniżej 90 % ustalonej wartości (tj. poniżej 4,5 V dla 5 V).
Do otworów można wlutować popularne listwy goldpin raster wyprowadzeń to 2,54 mm lub gniazda śrubowe ARK. Oba rodzaje złącz znajdują się w zestawie. Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub umieścić w dedykowanej płytce drukowanej.

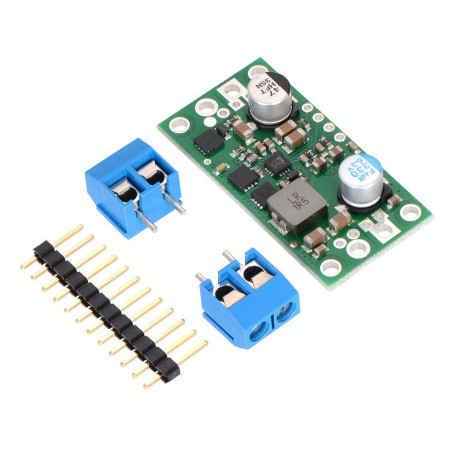

Zawartość zestawu.
Obniżanie napięcia wyjściowego
Przetwornica posiada opcję obniżenia napięcia wyjściowego. W tym celu należy wlutować rezystor pomiędzy wyprowadzenia FB i VOUT. Jego wartość można obliczyć korzystając ze wzoru. Przykładowo, aby otrzymać na wyjściu 3,3 V należy wlutować rezystor 23,7 kΩ. Wartość wyjściowa nie może być niższa niż 0,8 V.
Sprawność i prąd wyjściowy
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowej (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Zależność sprawności od napięcia wejściowego została podana na wykresach poniżej.
Napięcie drop-out
Na wykresie poniżej została przedstawiona zależność napięcia drop-out od wartości prądu wyjściowego. Przykładowo, przy poborze 5 A napięcie wyjściowe musi być wyższe o 1 V o wartości wejściowej.
Częstotliwość przełączenia
Układ działa na częstotliwości ok. 470 kHz, jednakże przy niewielkim poborze energii wartość ta spada tworząc niewielkie odchyłki napięcia wyjściowego. Zależność ta została przedstawiona na wykresie poniżej.
