Opis produktu: Przetwornica step-down LM2596 3,2V-35V 3A
Moduł z przetwornicą impulsową step-down LM2596. Napięcie wejściowe od 3,2 V do 35 V. Maksymalny ciągły prąd wyjściowy 3 A. Napięcie wyjściowe regulowane w zakresie od od 3,2 V do 35 V.
| Produkt montowany ręcznie, może zawierać rysy i niedoskonałości, jednak podane parametry użytkowe są w pełni zachowane. |

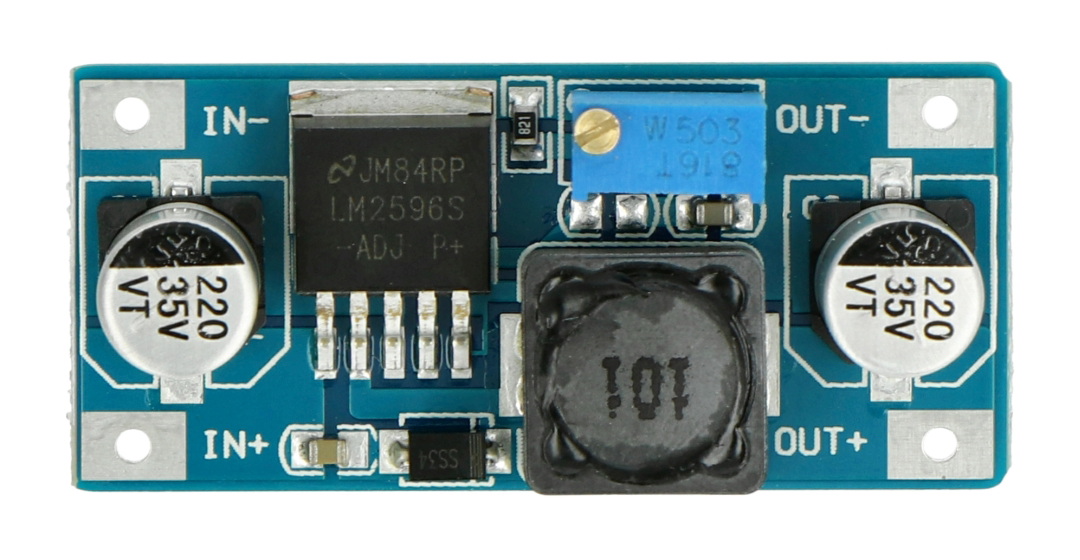

Przetwornica step-down LM2596 3,2V-35V 3A.Przetwornica step-down LM2596 - sposób użycia
Moduł posiada cztery wyprowadzenia do przylutowania przewodów (LM2596 schemat). Napięcie wyjściowe jest wybierane z zakresu od 3,2 V do 35 V za pomocą potencjometru. Należy zwrócić uwagę, że jest to układ obniżający napięcie, a więc napięcie wyjściowe nie może być wyższe od wejściowego.
Specyfikacja przetwornicy step-down LM2596
- Napięcie wejściowe: od 3,2 V do 35 V
- Maksymalny ciągły prąd wyjściowy: 3 A (przy zastosowaniu chłodzenia, do 2 A bez radiatora)
- Sterownik LM2596 (dokumentacja)
- Sprawność: poniżej 90 % (w zależności od poboru mocy)
- Częstotliwość przełączania: 150 kHz
- Wymiary płytki: 44 x 20 x 13 mm
- Masa: 11 g
| Pin | Opis |
|---|---|
| IN+ | Napięcie wejściowe - biegun dodatni. |
| IN- | Napięcie wejściowe - biegun ujemny (masa). |
| OUT+ | Napięcie wyjściowe - biegun dodatni. |
| OUT- | Napięcie wyjściowe - biegun ujemny (masa). |
Uniwersalna przetwornica typu buck o regulowanym napięciu wyjściowym
Użyteczny, bardzo popularny moduł przetwornicy obniżającej napięcie. Układ jest oparty na scalonym kontrolerze DC/DC typu LM2596, wyposażonym w zintegrowany klucz MOSFET, co pozwoliło znacznie uprościć konstrukcję modułu i zmniejszyć jego wymiary. Napięcie wejściowe przetwornicy powinno mieścić się w zakresie od 3,2 V do 35 V, zaś na wyjściu układu jest możliwe uzyskanie napięć z przedziału od 3,2 V do 35 V. Maksymalna wartość prądu obciążenia wynosi 3 A. Doskonale zaprojektowany moduł wykorzystuje dwa kondensatory elektrolityczne do filtracji napięć po obu stronach układu, zaś z układem LM2596 współpracuje solidny, ekranowany magnetycznie dławik.
Przetwornica – schemat podłączenia i konfiguracja
Przetwornica step-down LM2596 3,2V-35V 3A w znakomitej większości przypadków nie wymaga do pracy dodatkowych elementów zewnętrznych – wystarczy podłączyć zasilanie do padów oznaczonych IN+ i IN-, zaś obciążenie (odbiornik energii) do wyprowadzeń OUT+, OUT-. Gdyby zasilany układ wymagał szczególnie niskiego poziomu szumów i tętnień na szynie zasilania, można zastosować zewnętrzny stabilizator liniowy, np. typu LDO.
Warto pamiętać, żeby – jeszcze przed podłączeniem właściwego odbiornika – wstępnie wyregulować napięcie wyjściowe przetwornicy. W tym celu należy zasilić przetwornicę i ustawić pokrętło wbudowanego potencjometru wieloobrotowego, obserwując jednocześnie napięcie wyjściowe z użyciem woltomierza. Taka praktyka pozwala uniknąć przykrej niespodzianki w sytuacji, gdyby fabrycznie ustawiona przetwornica dostarczyła do obciążenia (np. minikomputera) zbyt wysokie napięcie, powodując jego uszkodzenie.

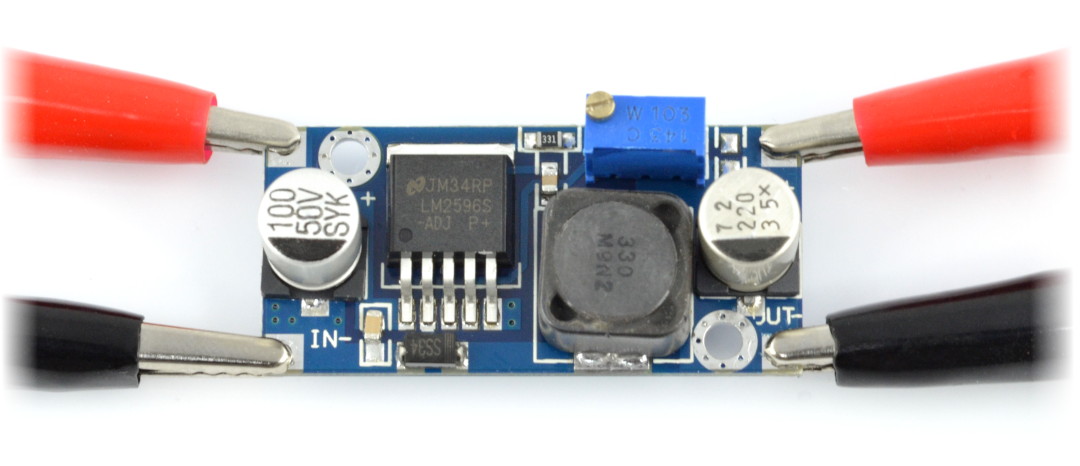

Przetwornica step-down LM2596 3,2V-35V 3A.
Przetwornica DC/DC - schemat i dokumentacja techniczna
W linku poniżej znajdziesz schemat przetwornicy step-down LM2596 3,2 V - 35 V 3 A dostępnej w naszej ofercie. Producent urządzenia udostępnia też pełną dokumentację techniczną, która ułatwia dopasowanie elementu do swojego projektu oraz jego prawidłowe użytkowanie.
Produkt jest przetwornicą step-down typu DC/DC. Oznacza to, że dostarczane napięcie stałe zamienia on według ustawień użytkownika na odpowiednio niższą wartość napięcia (również stałego).
Kompaktowa i wygodna w zastosowaniu przetwornica
Urządzenie cechuje się bardzo niewielkimi rozmiarami - całość osadzona jest na płytce o wymiarach zaledwie 44 x 20 x 13 mm i masie 11 g. Dzięki temu przetwornicę można łatwo zastosować w projektach wymagających oszczędzania miejsca. Przetwornica DC/DC doskonale sprawdzi się na przykład w układach zasilających z regulowanym napięciem. Ze względu na dużą precyzję działania można zastosować ją także do zasilania delikatnych układów, na przykład tworząc uniwersalny, regulowany zasilacz do mikrokontrolerów i komputerów jednopłytkowych.
Przetwornica step down
Przetwornica step-down LM2596 marki National Semiconductor to impulsowy stabilizator napięcia przeznaczony do obniżania i stabilizowania napięcia podczas zasilania układów. Zastosowanie przetwornicy pozwala chronić układ przed skokami napięcia i chwilowymi zanikami zasilania (dzięki wbudowanemu kondensatorowi). Moduł wyposażony jest w potencjometr, dzięki któremu możliwe jest wybranie pożądanego napięcia wyjściowego (musi ono być równe lub niższe od napięcia na wejściu).
Napięcie wejściowe powinno zawierać się w zakresie od 3,2 do 35 V, natomiast wyjściowe może wynosić od 3,2 do 35 V. Maksymalny, ciągły prąd wyjściowy może wynosić 3 A, jednak bez użycia dodatkowego radiatora zaleca się nieprzekraczanie wartości 2 A podczas ciągłej pracy.
Urządzenie jest przystosowane do wygodnej instalacji w pożądanym miejscu - moduł jest osadzony na płytce wyposażonej w cztery wyprowadzenia umożliwiające przylutowanie przewodów łączących element ze źródłem zasilania i resztą układu (IN+, IN-, OUT+ oraz OUT-).
Przetwornica cechuje się sprawnością wynoszącą do 90% (sprawność jest zależna od poboru mocy), natomiast jej częstotliwość przełączania to 150 kHz.
Impulsowe stabilizatory napięcia typu step-down są powszechnie wykorzystywane podczas zasilania wielu układów elektronicznych. Model LM2596 marki National Semiconductor cechuje się tolerancją napięcia wyjściowego na poziomie 4%, dzięki czemu sprawdzi się nawet podczas pracy z delikatnymi układami.
Moduł przetwornicy wraz z wyprowadzeniami i potencjometrem umożliwiającym regulację pożądanej wartości napięcia wyjściowego znajduje się na płytce o wymiarach 44 x 20 x 13 mm, a całkowita masa produktu wynosi tylko 11 g, co umożliwia wygodny montaż pod obudową nawet niewielkich urządzeń elektronicznych. Rozkład wyprowadzeń został pokazany na zdjęciu znajdującym się powyżej. Na stronie dostępny jest również link do pełnej dokumentacji technicznej produktu, w której znajdziesz dokładną specyfikację i instrukcję użytkowania przetwornicy.
