Opis produktu: Zasilacz Hi-Link HLK-PM03 100V-240VAC / 3,3VDC - 1A
Zasilacz HLK-PM03 firmy Hi-Link przetwarza napięcie sieciowe (AC) od 100 V do 240 V na napięcie stałe (DC) 3,3 V o wydajności prądowej 1 A. Idealnie nadaje się do zasilania projektów prosto z gniazdka sieciowego 230 V, gdzie jest zbyt mało miejsca na tradycyjny zasilacz.

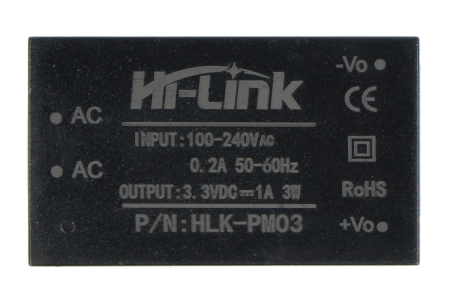

Zasilacz Hi-Link HLK-PM03 100 V - 240 V AC / 3,3V DC - 1 A.
Specyfikacja
- Napięcie wejściowe: od 100 V do 240 V AC
- Napięcie wyjściowe: 3,3 V DC
- Maksymalny prąd wejściowy: 0,2 A
- Prąd wyjściowy: 1 A - chwilowy: do 1,2 A
- Sprawność przy zasilaniu 220 V i pełny obciążeniu: do 70 %
- Niezawodność: MTBF do 100000 h
- Stabilizacja napięcia: ± 0,2 %
- Stabilizacja prądu: ± 0,5 %
- Szumy: do 70 % mVp-p
- Zabezpieczenie nadprądowe: od 150 % do 200 % maksymalnego obciążenia znamionowego
- Zabezpieczenie przeciwzwarciowe
- Tryb niskiego poboru prądu przy braku obciążenia: poniżej 0,1 W
- Temperatura pracy: od -20 °C do 60 °C
- Temperatura przechowywania: od -40 °C do 80 °C
- Wilgotność względna: od 5 % do 95 %
- Wymiary: 34 x 20 x 15 mm
Subminiaturowy zasilacz AC/DC do montażu na PCB
HLK-PM03 to silnie zminiaturyzowana przetwornica AC/DC marki Hi-Link, pełniąca rolę zasilacza sieciowego 3,3VDC/ 1A o napięciu wejściowym 100V-240VAC.
Wymiary modułu to zaledwie 34 x 20 x 15 mm, a sposób jego montażu nie różni się zasadniczo od mocowania typowych elementów THT – do połączenia z układem elektronicznym służą zaledwie cztery wyprowadzenia drutowe - dwa wejściowe (L i N) oraz dwa wyjściowe: GND (0V) i V+ (3,3 V).
Zasilacze do lutowania – doskonała alternatywa dla konwencjonalnych zasilaczy
Zasilacze montażowe do lutowania bezpośrednio na PCB zapewniają znaczną redukcję stopnia złożoności urządzeń sieciowych – zwalniają bowiem projektanta z konieczności samodzielnej budowy części sieciowej, czy to na bazie konwencjonalnego transformatora, czy też w złożonej topologii impulsowej AC/DC.
Istotną zaletą modułów takich, jak zasilacz Hi-Link HLK-PM03 (3,3VDC / 1A), jest wysoki poziom bezpieczeństwa elektrycznego – duży odstęp izolacyjny (w tym przypadku przekraczający 25 mm) pomiędzy obwodem pierwotnym a wtórnym oraz pełna izolacja elektroniki w postaci zalewanej fabrycznie obudowy sprawiają, że produkty te doskonale sprawdzają się jako podstawowe źródło energii w urządzeniach zasilanych bezpośrednio z gniazda sieciowego.
