Opis produktu: Przetwornica step-down XL4015 1,3V-36V 5A
Moduł z przetwornicą impulsową step-down XL4015. Napięcie wejściowe od 3,3 V do 36 V. Maksymalny ciągły prąd wyjściowy 5 A. Napięcie wyjściowe regulowane w zakresie od 1,3 V do 36 V.
Specyfikacja przetwornicy step-down XL4015
- Napięcie wejściowe: od 3,3 V do 36 V
- Napięcie wyjściowe regulowane w zakresie: od 1,3 V do Vin.
- Maksymalny ciągły prąd wyjściowy: 5 A (przy zastosowaniu chłodzenia)
- Sterownik XL4105
- Sprawność: poniżej 90 % (w zależności od poboru mocy)
- Częstotliwość przełączania: 300 kHz
- Wbudowane dwa potencjometry:
- Lewy: regulacja napięcia wyjściowego
- Prawy: regulacja prądu wyjściowego
- 3 diody LED:
- Zielona: informacja o zasilaniu
- Niebieska: ostrzegająca o ustawieniu dużego prądu
- Czerwony: osiągnięto maksymalny zakres prądu
- Cztery otwory montażowe o średnicy 2,5 mm
- Wymiary płytki: 62 x 26 x 12 mm
- Masa: 20 g

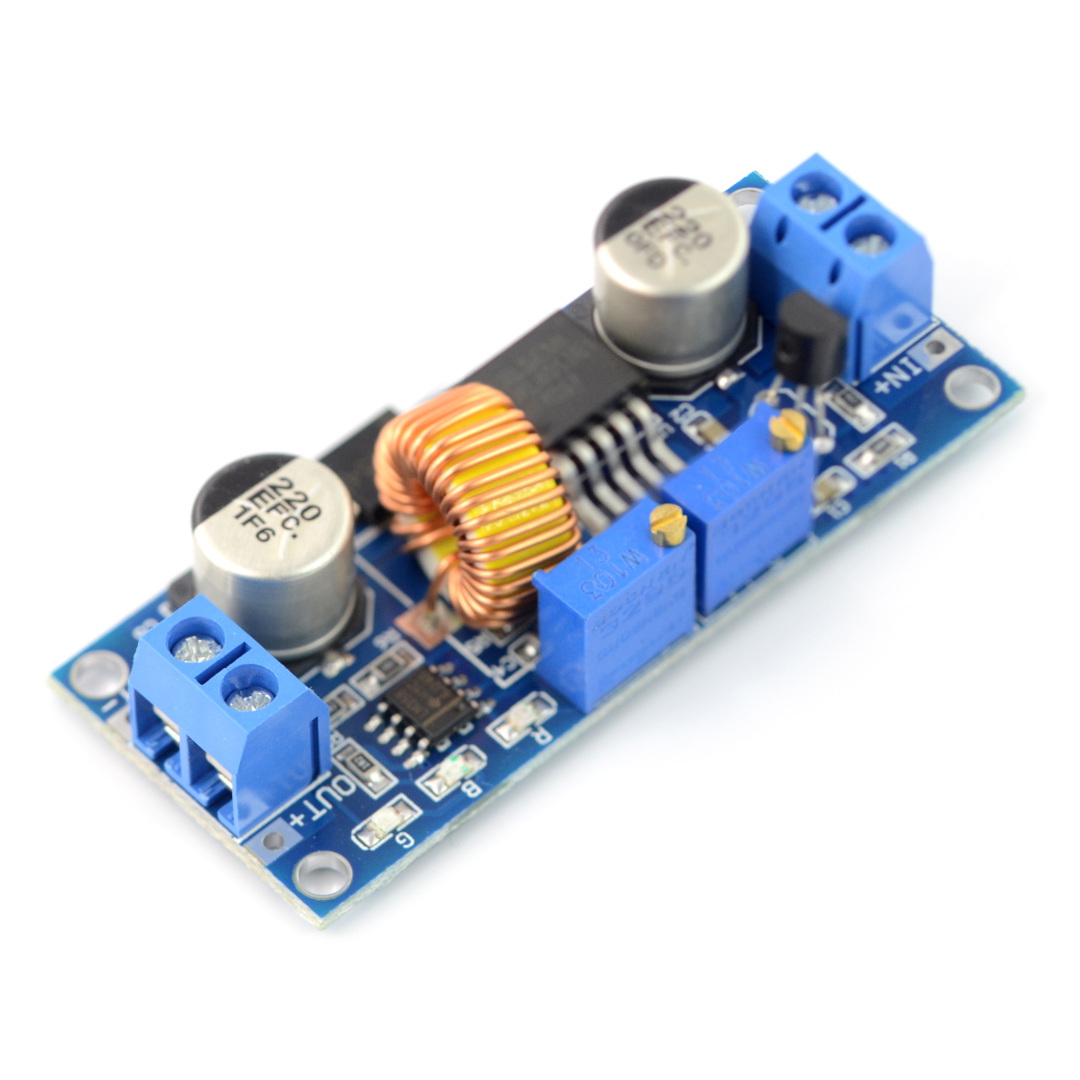

Przetwornica step-down XL4015.
Sposób użycia przetwornicy
Moduł posiada cztery wyprowadzenia w postaci złącz śrubowych:
| Pin | Opis |
|---|---|
| IN+ | Napięcie wejściowe - biegun dodatni. |
| IN- | Napięcie wejściowe - biegun ujemny (masa). |
| OUT+ | Napięcie wyjściowe - biegun dodatni. |
| OUT- | Napięcie wyjściowe - biegun ujemny (masa). |
Napięcie wyjściowe jest wybierane z zakresu od 3,3 V do 36 V za pomocą potencjometru. Należy zwrócić uwagę, że jest to układ obniżający napięcie, a więc napięcie wyjściowe nie może być wyższe od wejściowego.
