D24V6F5 - przetwornica step-down 5V 0,6A - Pololu 2107

Indeks: PLL-01349 EAN: 5904422372132

Przetwornica typu step-down o napięciu wyjściowym 5 V. Maksymalny prąd do 600 mA. Napięcie zasilania w zakresie 6 V - 42 V.

D24V6F5 - przetwornica step-down 5V 0,6A - Pololu 2107
34,50 zł
28,05 zł netto
Zapłać później

Rabaty ilościowe

Ilość Rabat Oszczędzasz
5 5% Do 8,62 zł
10 10% Do 34,50 zł
Przetwornica D24V6F - napięcie:
Producent: Pololu

Opis produktu: Pololu D24V6F5 - przetwornica step-down 5 V 0,6 A

Przetwornica typu step-down stosowana do zasilania układów pracujących z napięciami 5 V. Autem układu jest szeroki zakres napięć wejściowych od 3,8 V do aż 42 V (wartość minimalna zależna od napięcia drop-out). Moduł pozwala na pobór prądu do 600 mA, jest to wystarczająca wartość do zasilania typowych układów scalonych. W naszej ofercie posiadamy również wersje 3,3V oraz o niższej wydajności prądowej do 300 mA.

Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń to 2,54 mm (popularne złącza goldpin). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub wlutować w dedykowaną płytkę drukowaną.

Wyprowadzenia przetwornicy D24V6F5

Moduł posiada cztery wyprowadzenia wyprowadzenia:

  • VIN - napięcie wejściowe z zakresu 6,0 V do 42 V, należy zwrócić uwagę na wartość drop-out oraz krótkie impulsy napięciowe, które mogą uszkodzić układ
  • GND - potencjał masy
  • VOUT- napięcie wyjściowe
  • SHDN - podanie stanu niskiego (logicznego zera) powoduje przejście układu w stan niskiego poboru energii (ok. 20 uA). W celu uruchomienia układu należy podać stan wysoki (logiczną jedynkę - napięcie powyżej 2,3 V). Jeśli wyprowadzenie nie będzie używane można połączyć je z sąsiednim pinem VIN.

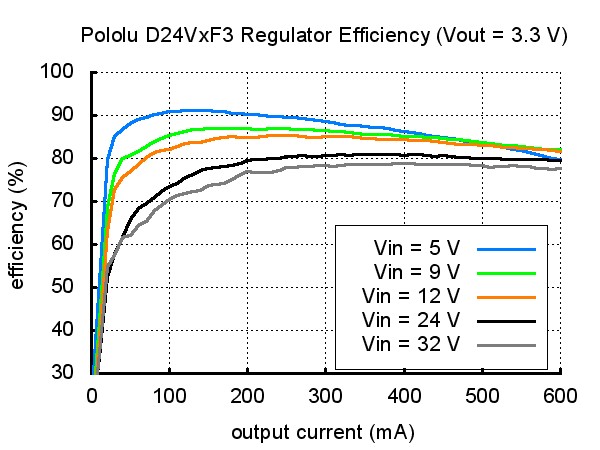

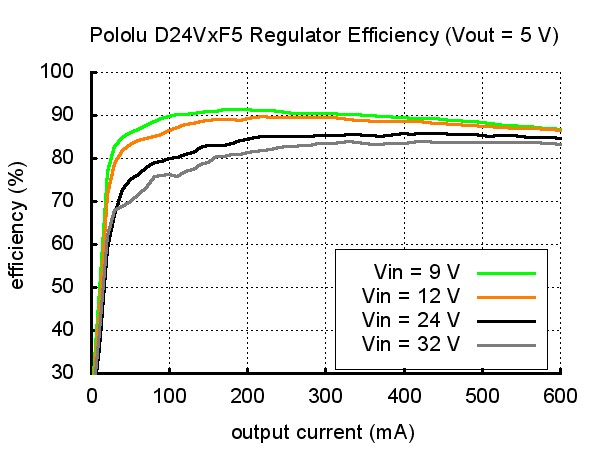

Sprawność układu przetwornicy

Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowe (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Sprawność tego układu impulsowego wynosi około 80 % - 90 %.

Niebezpieczne impulsy napięciowe

Podczas podłączania zasilania do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia powyżej 20V szpilki mogą mieć amplitudę o wartości przekraczającej 42V. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33uF jak najbliżej pinów zasilających przetwornicę.

Napięcie drop-out

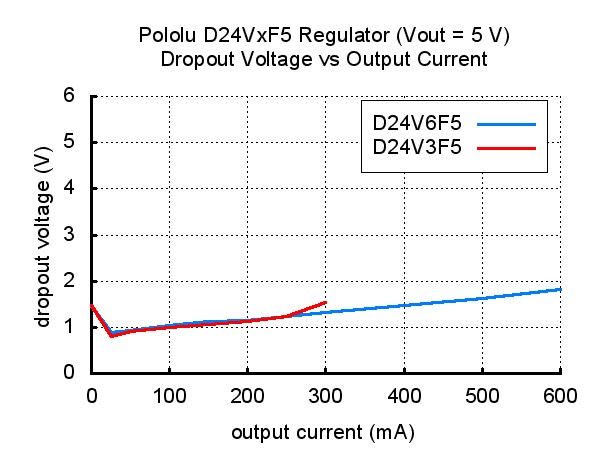

Parametr określanych w dokumentacjach jako drop-out voltage to niezbędna do poprawnego działania układu, minimalna różnica pomiędzy napięciem wejściowym a wyjściowym. Przykładowo, jeśli drop-out wynosi 1 V, a pożądane napięcie wyjściowe to 5 V, wartość napięcia zasilania powinna być wyższa niż 6V. Na rysunkach poniżej przedstawione zostały wartość napięcia drop-out dla przetwornic D24VxFx.

Specyfikacja przetwornicy Pololu D24V6F5

  • Napięcie wejściowe: 6* V do 42 V
  • Napięcie wyjściowe: 5 V
  • Prąd wejściowy maksymalny: 600 mA
  • Sprawność na poziomie 80 - 90 %
  • Częstotliwość przełączania 550 kHz
  • Wymiary: 12 x 10 x 3 mm
  • Masa (bez złącz): 0,5 g



 * wartość minimalna zależna od napięcia drop-out

Długość 12 mm
Szerokość 10.0 mm
Wysokość 3 mm
Napięcie zasil. od 6.0 V
Napięcie zasil. do 42 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
Wydajność prąd 0.6 A
Stabilizator - Typ impulsowy
Stabilizator - Rodzaj step-down
Szerokość opakowania 7.5 cm
Wysokość opakowania 0.7 cm
Głębokość opakowania 8.5 cm
Masa opakowania 0.002 kg
