D24V5F12 - przetwornica step-down - 12V 0,5A - Pololu 2846

Indeks: PLL-03113 EAN: 5904422331528

Moduł przetwornicy impulsowej step-down o sprawności rzędu 80 % - 93 %. Zamienia napięcie wejściowe z zakresu od 12,1 V do 36 V na wartość wyjściową 12,0 V. Maksymalny prąd ciągły to 0,5 A.

D24V5F12 - przetwornica step-down - 12V 0,5A - Pololu 2846
26,90 zł
21,87 zł netto
Zapłać później
Producent: Pololu

Opis produktu: Pololu D24V5F12 - przetwornica step-down - 12 V 0,5 A

Regulator impulsowy DC-DC przetwarza napięcie wejściowe z zakresu od 12,1 V* do 36 V na wartość wyjściową 12,0 V. Pozwala na pobór prądu do 0,5 A. Układ charakteryzuje się wysoką sprawnością na poziomie 80 % - 93 %.

W naszej ofercie dostępne są wersje z napięciem wyjściowym : 1.8V2.5V3.3V5V6V9V12V i 15V.

Pololu D24V5F12 - przetwornica step-down - 12V 0,5A

Pololu D24V5F12 - przetwornica step-down - 12 V 0,5 A.

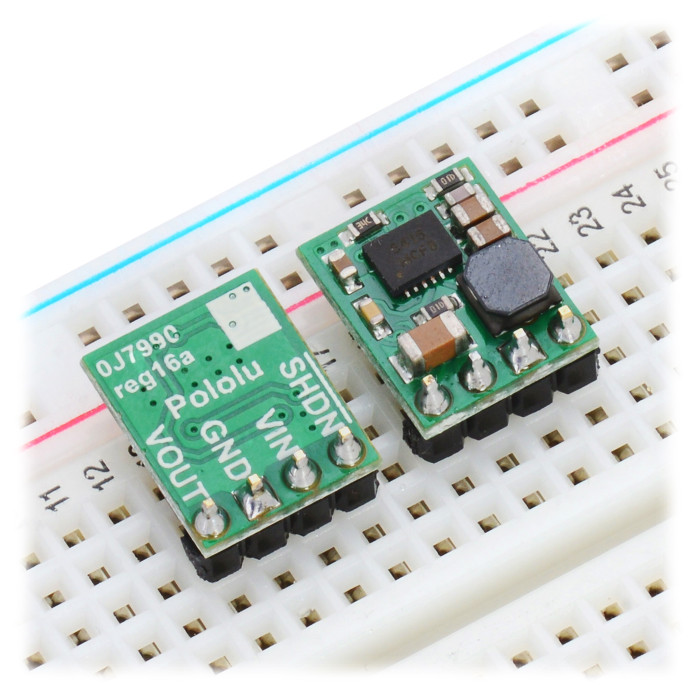

Wyprowadzenia

Moduł posiada cztery wyprowadzenia:

  • VIN - napięcie wejściowe.
  • GND - potencjał masy.
  • VOUT - napięcie wyjściowe.
  • SHDN - podanie stanu niskiego (poniżej 0,4 V) przełącza układ w tryb niskiego poboru energii, gdzie pobiera tylko 10 uA - 20 uA na każdy Volt napięcia zasilania. Pin jest domyślnie podciągnięty do VIN poprzez rezystor 100 kΩ. Jeśli tryb low-power nie będzie używany SHDN można pozostawić niepodłączony.

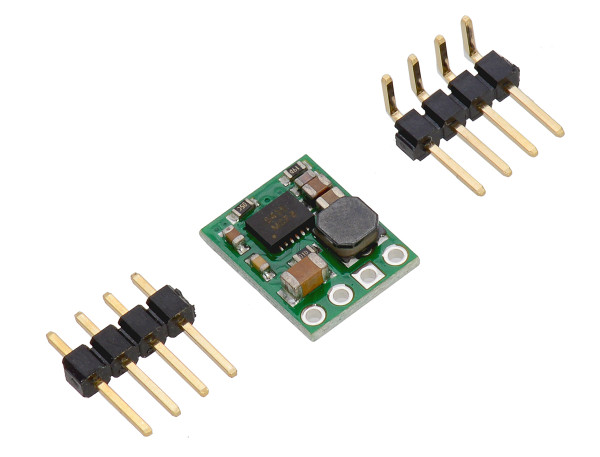

Do otworów można wlutować popularne listwy goldpin raster wyprowadzeń to 2,54 mm (komplet znajduje się w zestawie). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub umieścić w dedykowanej płytce drukowanej.

Sprawność i prąd wyjściowy

Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowej (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Zależność sprawności od napięcia wejściowego została podana na wykresach poniżej.

Sprawność i prąd wyjściowy.

Napięcie drop-out.

Napięcie drop-out

Na wykresie poniżej została przedstawiona zależność napięcia drop-out od wartości prądu wyjściowego. Przykładowo, przy poborze 300 m napięcie wyjściowe musi być wyższe o 0,5 V o wartości wejściowej.

Niebezpieczne impulsy napięciowe

Podczas podłączania zasilania do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia powyżej 20 V szpilki mogą mieć amplitudę o wartości przekraczającej 42 V. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF / 50 V jak najbliżej pinów zasilających przetwornicę.

Specyfikacja przetwornicy

  • Napięcie wejściowe: od 12,1 V* do 36 V
  • Napięcie wyjściowe: 12 V
  • Dokładność napięcia wyjściowego: 4 %
  • Maksymalny prąd wyjściowy: 0,5 A
  • Częstotliwość przełączania: 500 kHz
  • Wbudowane zabezpieczenia:
    • przed zbyt dużym poborem prądu
    • przed zbyt wysoką temperaturą
  • Sterownik: ISL85415 (dokumentacja)
  • Wymiary: 13 x 10 x 3 mm
  • Masa: 1 g (bez złącz

* Dolna granica napięcia wejściowego zależna od napięcia drop-out


Pololu D24V5F12.
Długość 13 mm
Szerokość 10.0 mm
Wysokość 3 mm
Napięcie zasil. od 12.1 V
Napięcie zasil. do 36 V
Napięcie wyjścia od 12.0 V
Napięcie wyjścia do 12.0 V
Napięcie wyjściowe nominalne 12.0 V
Wydajność prąd 0.5 A
Stabilizator - Typ impulsowy
Stabilizator - Rodzaj step-down
Szerokość opakowania 7.7 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 4.5 cm
Masa opakowania 0.002 kg

Kuba

08/11/22

Pytanie: Czy ta przetwornica pozwoli na bezpieczne podłączenie 12V wentylatora Notcua A4x10 FLX (https://noctua.at/en/nf-a4x10-flx) do Endera 3 V2, w miejsce wentylatora 24V?
Odpowiedź: Tak, ta przetwornica powinna poradzić sobie z tym zadaniem.
