Opis produktu: D24V22F3 - przetwornica step-down - 3,3V 2,6A - Pololu 2857
Przetwornica typu step-down (buck) stosowana do zasilania układów pracujących z napięciami 3,3 V. Atutem układu jest szeroki zakres napięć wejściowych od 4,0 V do aż 36 V. Moduł D24V25F5 pozwala na pobór prądu do 2,6 A.
Wyprowadzenia przetwornicy D24V22F3
| Pin | Opis |
|---|---|
| VIN | Napięcie wejściowe. |
| GND | Potencjał masy. |
| VOUT | Napięcie wyjściowe. |
| ENABLE | Podanie stanu niskiego napięcia poniżej 1 V) powoduje przejście układu w stan niskiego poboru energii (ok. 10 μA). Pin jest podciągnięty do napięcia zasilania poprzez rezystor 270 kΩ, co czyni układ domyślnie załączonym. |
| PG | Pin "Power Good" typu open-drain. Przechodzi w stan niski, gdy napięcie wyjściowe spadnie poniżej 85 % nominalnej wartości. Jeśli ten pin będzie używany należy podłączyć rezystor podciągający, np. 10 kΩ. |
Złącza
Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń to 2,54 mm (popularne złącza goldpin). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub wlutować w dedykowaną płytkę drukowaną.
Sprawność układu przetwornicy
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowe (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Sprawność tego układu impulsowego wynosi około 85 % - 95 %.

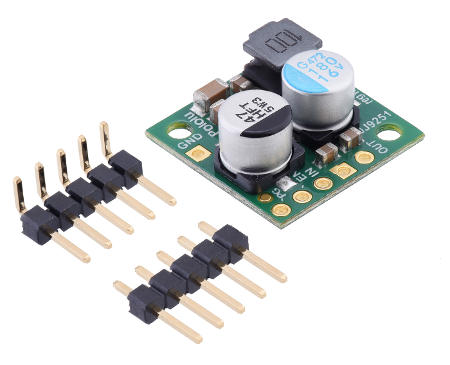

W zestawie przetwornica i złącza goldpin do samodzielnego wlutowania.
Specyfikacja przetwornicy Pololu D24V22F3
- Napięcie wejściowe: 4 V do 36 V
- Napięcie wyjściowe: 3,3 V
- Dokładność napięcia wyjściowego: 4 %
- Prąd wejściowy maksymalny: 2,6 A
- Sprawność na poziomie 85 - 95 %
- Zintegrowane zabezpieczenie przed zbyt wysokim prądem i temperaturą oraz odwrotną polaryzacją napięcia zasilania
- Funkcja soft-start
- Częstotliwość pracy: ok 400 kHz
- Dwa otwory montażowe o średnicy 2,2 mm
- Wymiary: 18 x 18 x 9 mm
- Masa (bez złącz): 3,0 g
