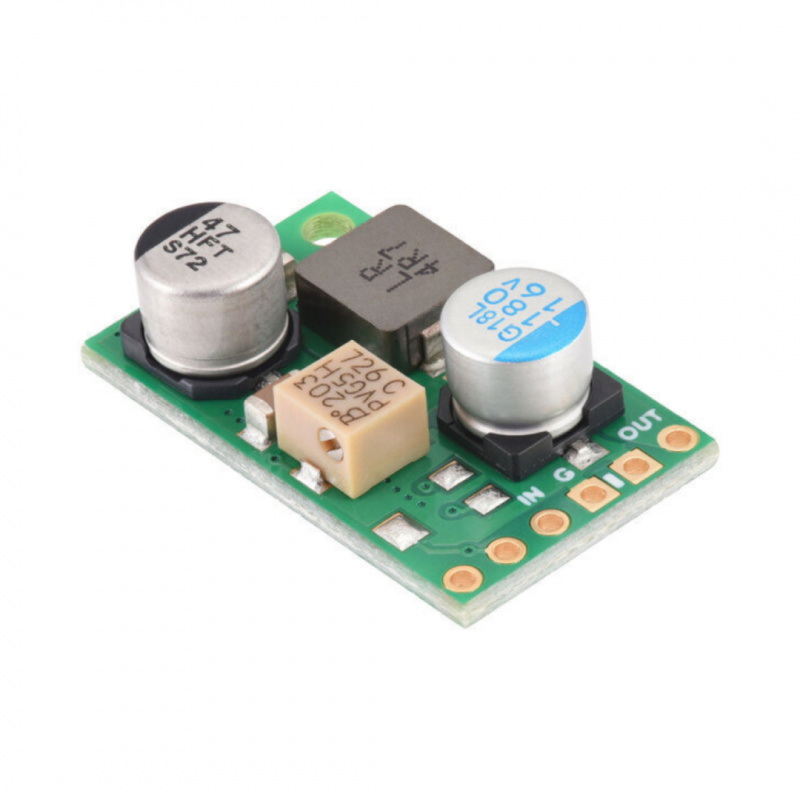

Opis produktu: D30V30MAS - przetwornica step-down - 4,2 V - 15 V 3 A - Pololu 4875
D30V30MAS to jeden z modułów z serii miniaturowych regulatorów napięcia od Pololu, opartych na synchronizowanej przetwornicy step-down. Umożliwia uzyskanie napięcia wyjściowego od 4,2 V do 7 V z wejścia w zakresie od 4,2 V do 45 V. Maksymalny ciągły prąd wyjściowy zależy od napięcia wejściowego i warunków termicznych wynosi 3 A. Wyposażony jest także w tryb oszczędzania energii i wskaźnik "power good", który sygnalizuje stabilność napięcia wyjściowego. Kompaktowy rozmiar i standardowy rozstaw wyprowadzeń ułatwiają integrację z prototypami i urządzeniami elektronicznymi.
D30V30MAS - przetwornica step-down - 4,2 V - 15 V 3 A - Pololu 4875.
D30V30MAS to jeden z modułów z serii miniaturowych regulatorów napięcia od Pololu, opartych na synchronizowanej przetwornicy step-down.Cechy szczególne
- Regulowany zakres napięcia wyjściowego - możliwość precyzyjnej regulacji napięcia wyjściowego od 4,2 V do 15 V za pomocą obrotowego potencjometru, co pozwala na dostosowanie napięcia dokładnie do potrzeb aplikacji
- Maksymalny prąd wyjściowy do 3 A - maksymalna wartość prądu zależy od warunków pracy, takich jak napięcie wejściowe, napięcie wyjściowe oraz efektywność chłodzenia modułu
- Szeroki zakres napięcia wejściowego - od 4,2 V do 45 V, z uwzględnieniem napięcia dropout, dzięki czemu regulator jest kompatybilny z różnorodnymi źródłami zasilania, np. akumulatorami, zasilaczami sieciowymi czy panelami solarnymi
- Wysoka efektywność - od 80% do 95%, co minimalizuje straty energii i redukuje nagrzewanie się układu, zwiększając tym samym niezawodność i czas pracy na akumulatorze
- Funkcja soft-start - ogranicza prąd rozruchowy oraz stopniowo zwiększa napięcie wyjściowe podczas startu, zapobiegając nagłym przepięciom i chroniąc podłączone komponenty
- Tryb oszczędzania energii - automatyczne zmniejszenie częstotliwości przełączania przy niskim obciążeniu, co poprawia efektywność energetyczną regulatora

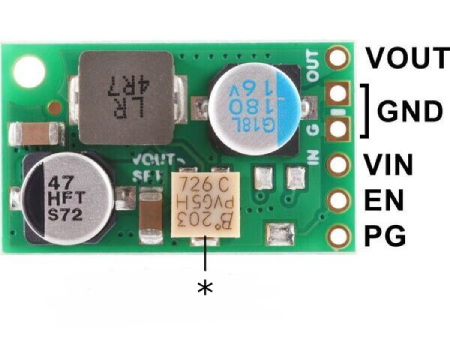

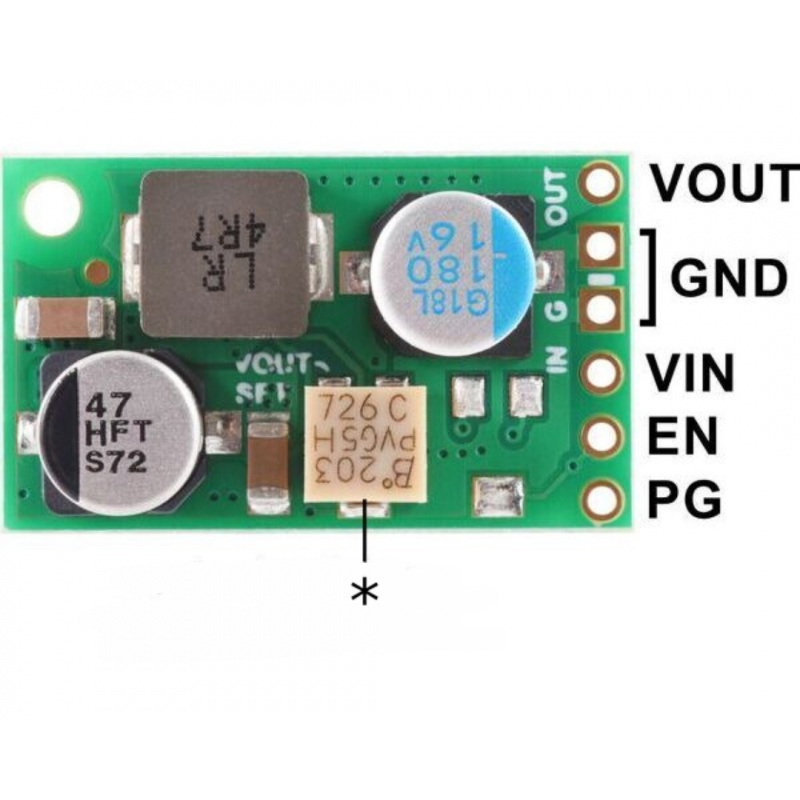

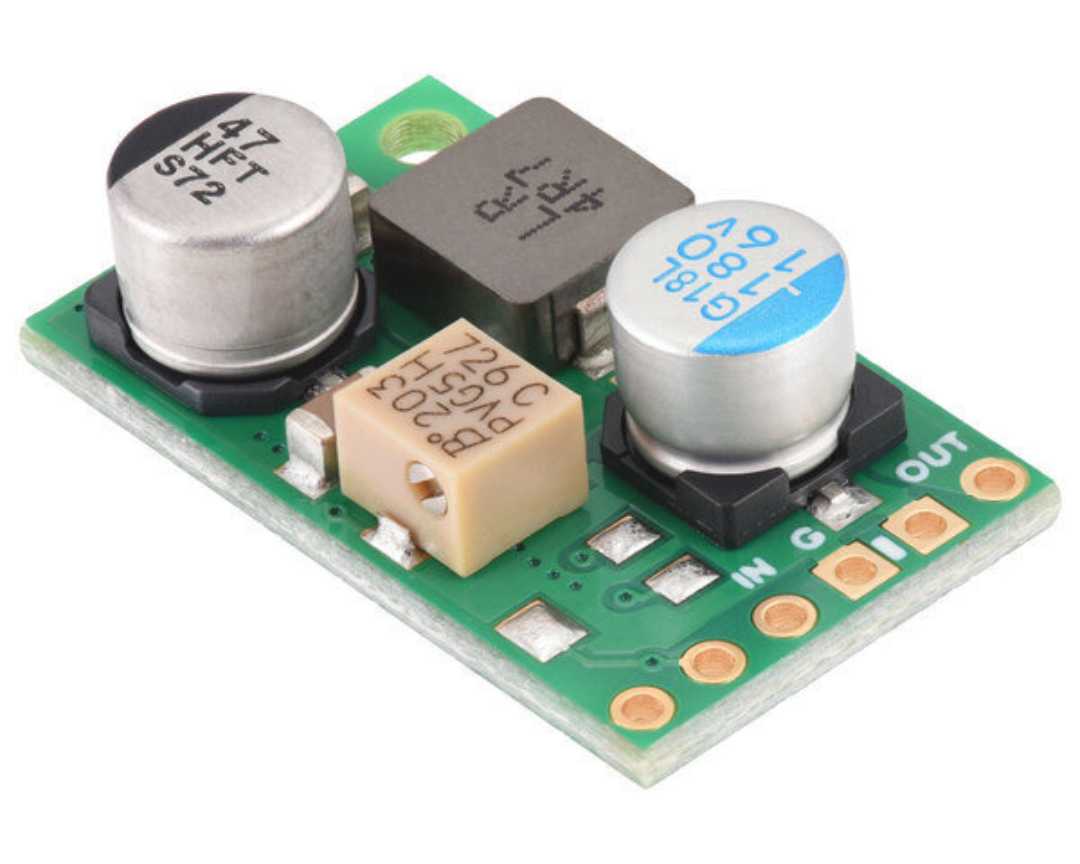

Wyprowadzenia przetwornicy
-
VOUT (Output Voltage) - wyjście regulatora, z którego pobierane jest stabilizowane napięcie wyjściowe. Na zdjęciu są to dwa piny oznaczone jako OUT oraz G (masa)
- GND (Ground) - masa układu, wspólna dla wejścia i wyjścia, zapewnia odniesienie dla napięć i sygnałów
- VIN (Input Voltage) - wejście napięcia zasilającego w zakresie od 4,2 V do 45 V. To tutaj podłączamy napięcie wejściowe, które regulator obniża
- EN (Enable) - wejście umożliwiające włączanie i wyłączanie regulatora. Obniżenie napięcia poniżej określonego progu powoduje wyłączenie wyjścia i przejście regulatora w tryb niskiego poboru prądu (shutdown). Podniesienie napięcia powyżej progu aktywuje wyjście
- PG (Power Good) - sygnał wyjściowy, który informuje o poprawnym działaniu regulatora i stabilności napięcia wyjściowego. Jest to wyjście open-drain, które wymaga podciągnięcia rezystorem do napięcia zasilania
- Potencjometr napięcia wyjściowego - precyzyjny, 11-obrotowy potencjometr umieszczony na płytce, który pozwala na płynną regulację napięcia wyjściowego w zakresie od 4,2 V do 15 V. Obracając potencjometr w prawo zwiększamy napięcie wyjściowe
Wyprowadzenia przetwornicy step-down D30V30MAS.
Maksymalny ciągły prąd wyjściowy zależy od napięcia wejściowego i warunków termicznych.Specyfikacja techniczna przetwornicy step-down
- Napięcie wejściowe: od 4,2 V do 45 V
- Napięcie wyjściowe: od 4,2 V do 15 V (regulowane)
- Prąd wyjściowy: do 3 A
- Sprawność: do 90% (zależna od warunków)
- Częstotliwość przełączania: 700 kHz
- Prąd spoczynkowy w trybie wyłączonym: 10 µA do 20 µA na 1 V na VIN
- Zabezpieczenia: przed odwrotną polaryzacją do 40 V, przed przegrzaniem, przed przeciążeniem prądowym, przed zwarciem, przed niskim napięciem wejściowym

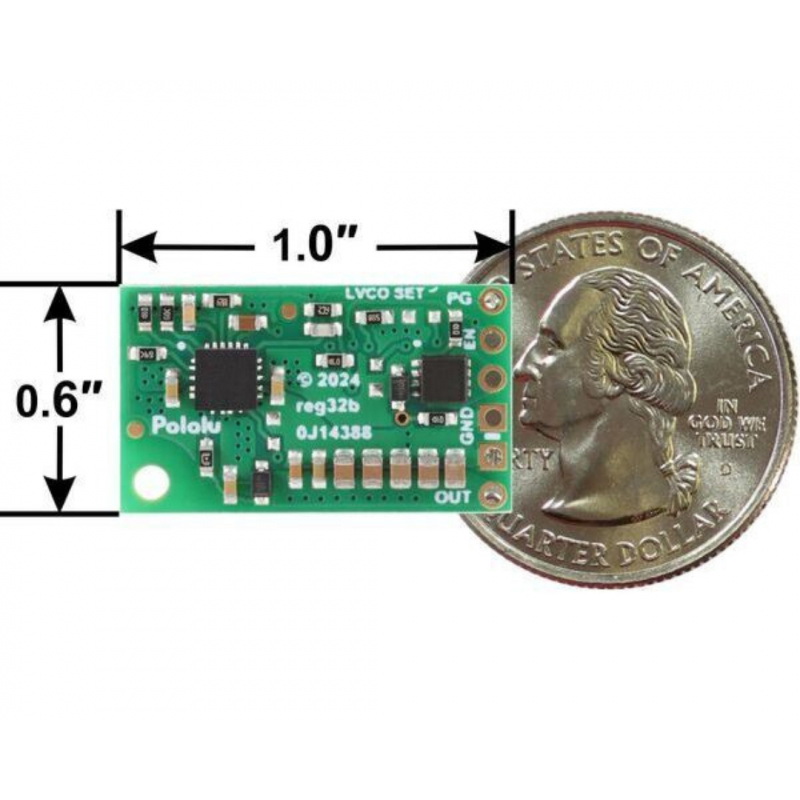

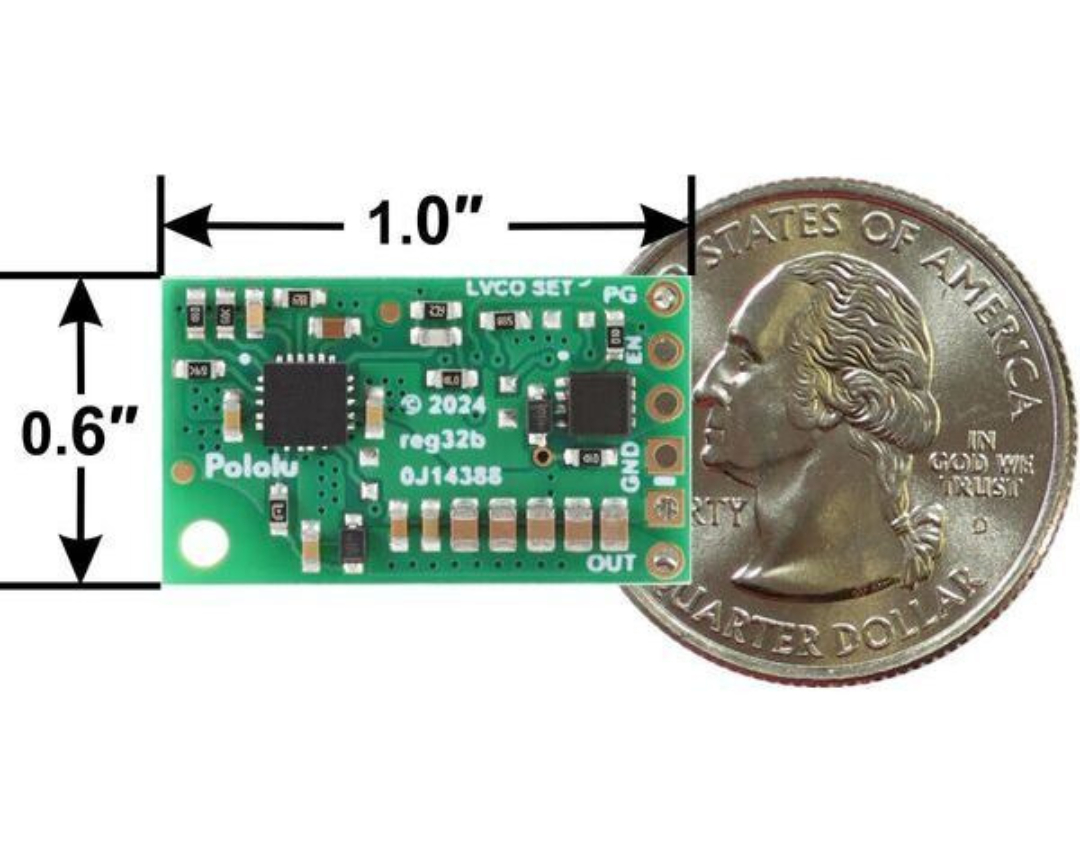

- Wymiary: 15,2 x 25,4 x 9 mm
- Masa: 3,5 g
Zawartość zestawu
- Przetwornica step-down D30V30MAS

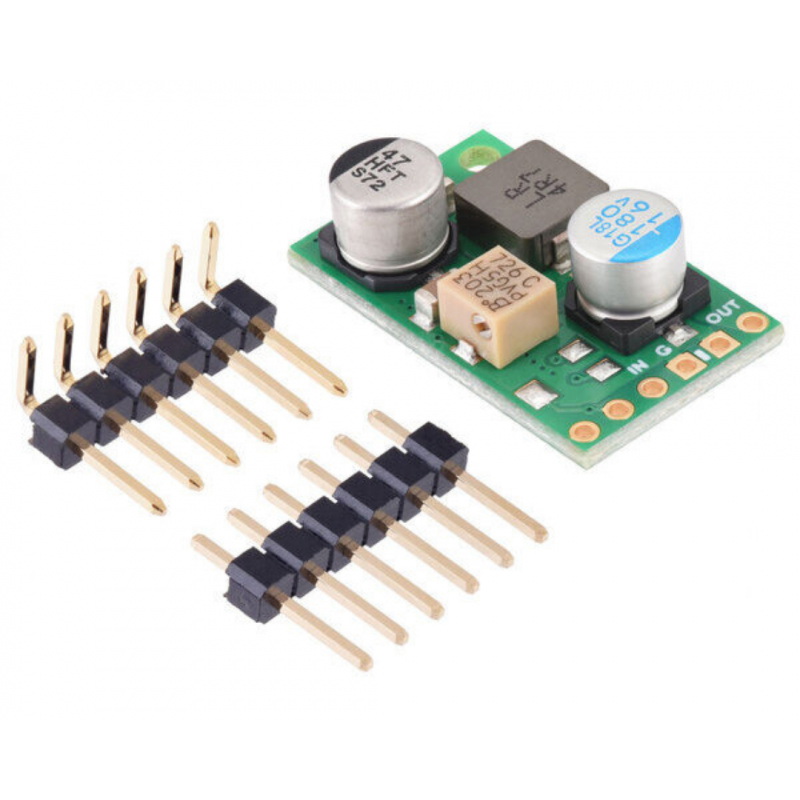

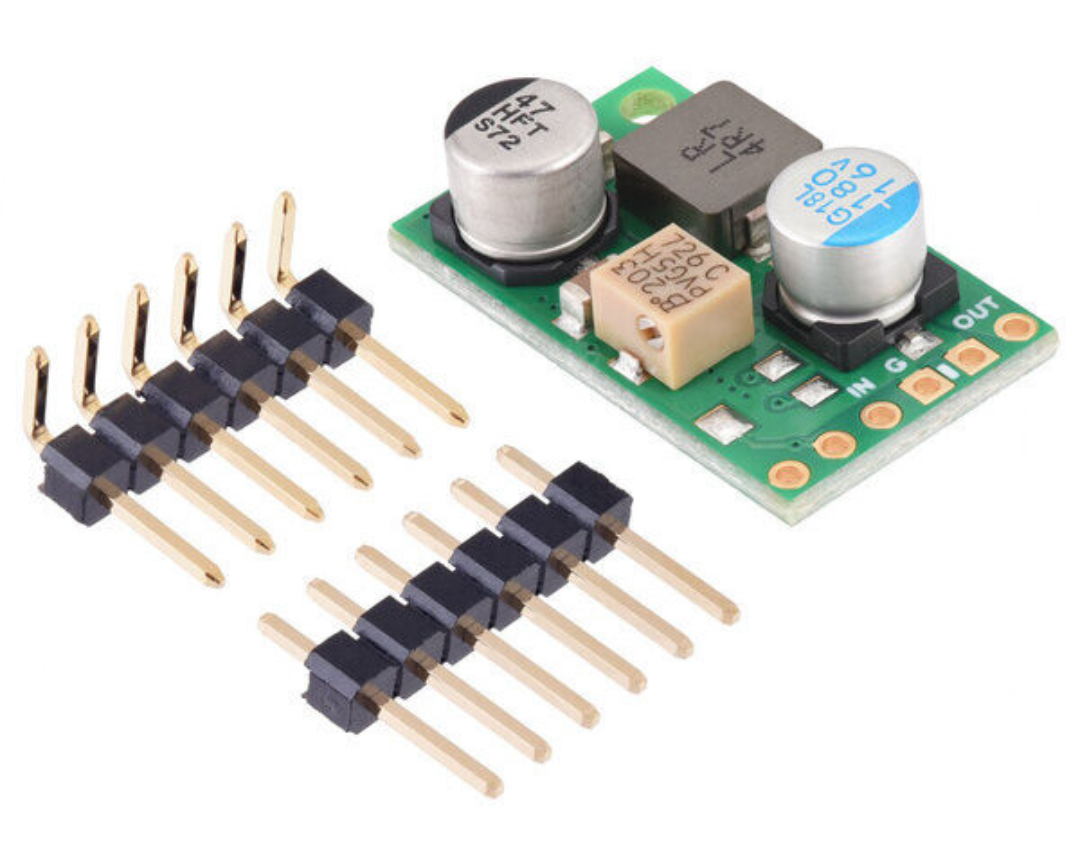

- Złącze goldpin proste 6-pin (2,54 mm)
- Złącze goldpin kątowe 6-pin (2,54 mm)
