Opis produktu: Moduł przetwornicy 5 V / 1 A - ME3116AM6G - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
Rozszerzenie typu Unit kompatybilne z serią produktów M5Stack - M5Stack Core, M5Stack Atom i M5Stick. Moduł został wyposażony w układ ME3116AM6G, który obniża napięcie wejściowe od 5 V do 24 V do wartości wyjściowej 5 V / 1 A. Posiada dwa złącza umieszczone po skrajnych częściach płytki - złącze wejściowe DC oraz wyjściowe Grove. Moduł przetwornicy można podłączyć bezpośrednio do zwykłych zasilaczy prądu stałego.
Do czego służy przetwornica?
Przetwornica napięcia jest nazywana także konwerterem mocy lub przekształtnikiem napięcia. Znajduje zastosowanie wszędzie tam, gdzie występują układy zasilające, których parametry prądowo-napięciowe nie pozwalają na bezpośrednie połączenie ich z urządzeniem. W skrócie - jej zadaniem jest zmiana napięcia wejściowego na wyjściowe odpowiednie dla podłączonego odbiornika. Można wykorzystać ją na przykład, gdy posiadamy zasilacz o napięciu 12 V, a moduł, który potrzebujemy zasilić wymaga jedynie 5 V.
Moduł przetwornicy 5 V / 1 A - ME3116AM6G - moduł rozszerzeń Unit do modułów deweloperskich M5Stack.
Rozszerzenie typu Unit z układem obniżającym napięcie wejściowe.
Cechy modułu od M5Stack
- Wbudowany układ ME3116AM6G odpowiadający za obniżanie napięcia wejściowego do wartości docelowej 5 V / 1 A
- Obwód konwersji DC-DC
- Szeroki zakres napięcia wejściowego od 5 V do 24 V
- Funkcja Plug&Play oraz złącze wyjściowe zgodne ze standardem Grove
- Wskaźnik w postaci diody LED

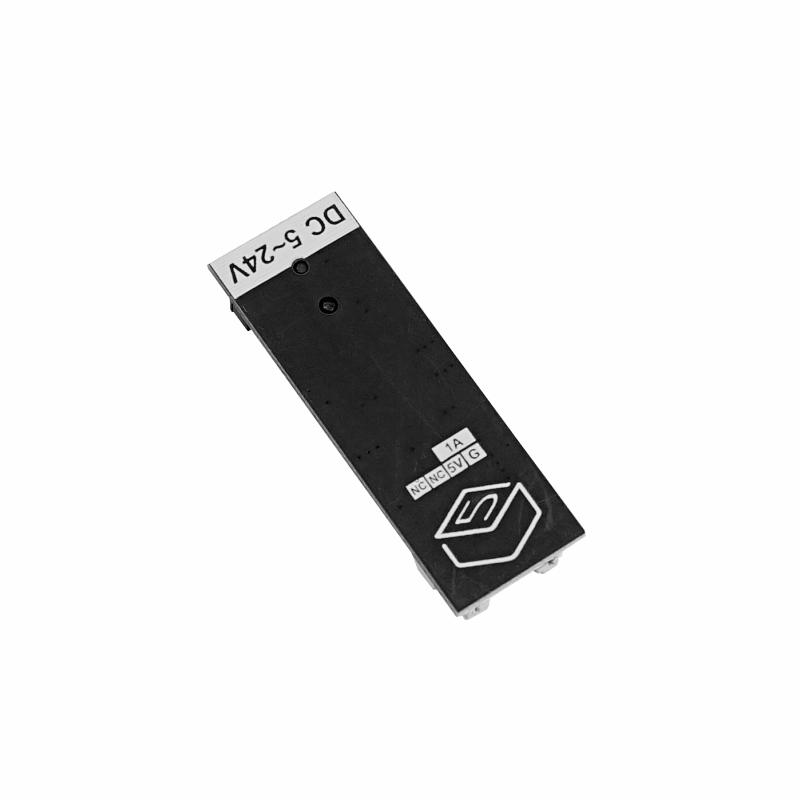

Opis wyprowadzeń przetwornicy
- NC - not connect; pin niepodłączony
- 5V - pin napięcia wyjściowego 5V
- GND - masa układu
- DC - złącze napięcia wejściowego od 5 V do 24 V
Specyfikacja techniczna przetwornicy
- Wbudowany układ obniżający napięcie: ME3116AM6G
- Napięcie wejściowe: od 5 V do 24 V DC
- Parametry wyjściowe: 5 V / 1 A
- Złącza przetwornicy:
- złącze nr 1: gniazdo DC
- złącze nr 2: standard Grove
- Sygnalizacja stanu: wbudowana dioda LED
- Masa: 4,4 g

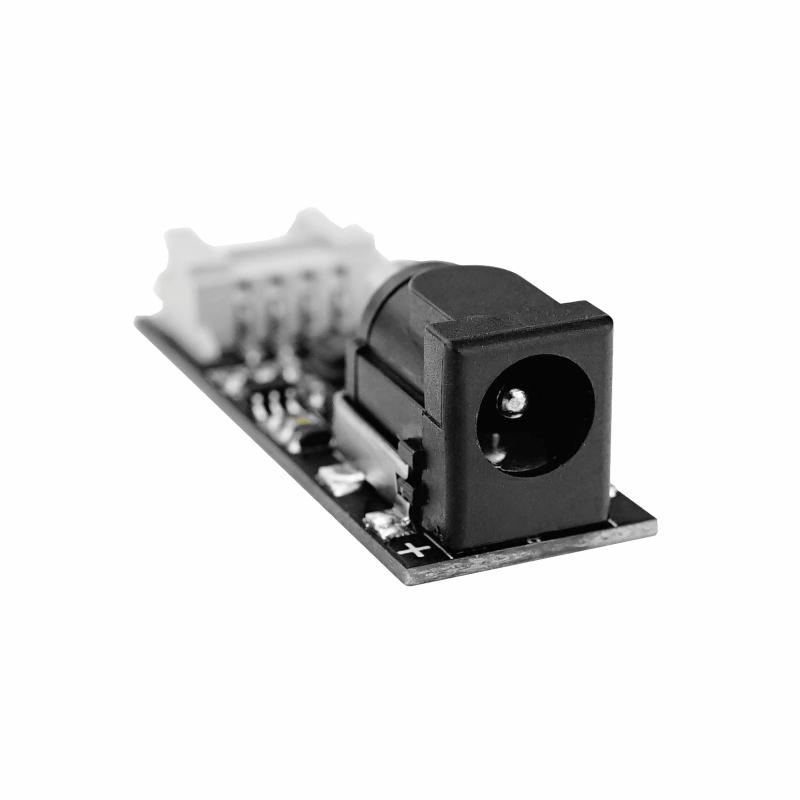

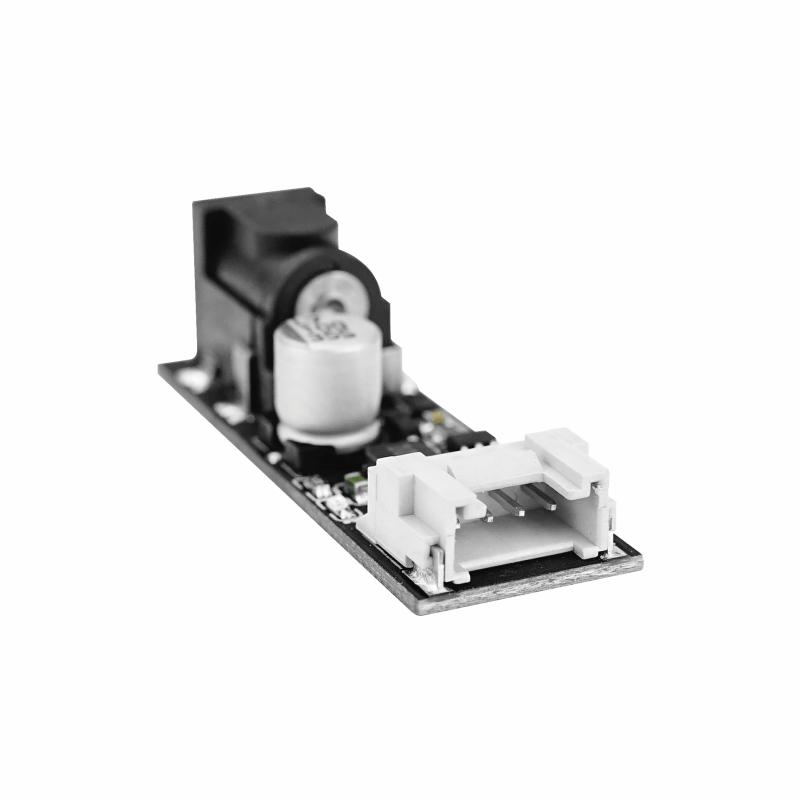

Moduł z dwoma złączami - DC-015 i Grove.
