Opis produktu: 8-kanałowy enkoder obrotowy - STM32F030C8T6 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
Moduł w postaci rozszerzenia typu Unit do modułów deweloperskich M5Stack wyposażony w 8 enkoderów obrotowych. Jest oparty na układzie sterującym STM32F030C8T6, a przy każdym enkoderze umieszczono po jednej diodzie LED RGB. Enkoder obraca się w dwie strony, może być także wciskany, dzięki czemu pełni również funkcję fizycznego przełącznika bistabilnego. Rozszerzenie Unit wykorzystuje interfejs I2C w celu komunikacji z podłączonymi urządzeniami.
8-kanałowy enkoder obrotowy - STM32F030C8T6 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack.
Producent przygotował także przewodnik użytkownika, w którym znajdziesz schemat układu oraz przykładowe kody programu - sprawdź!
Przełączniki bistabilne mogą być wykorzystywane do sterowanie przegubem robota o wielu stopniach swobody. Cechy szczególne modułu
- 8 enkoderów i 8 diod LED RGB na jednej płytce
- Posiada wbudowany regulator napięcia LDO 5 V -> 3,3 V
- Obsługiwane środowiska programistyczne Arduino, UIFlow (Blockly, Python)
- 2 otwory montażowe kompatybilne z LEGO
Sugerowane zastosowanie modułu
- Sterowanie przegubem robota o wielu stopniach swobody
- Sterowanie głośnością muzyki
- Wielokanałowe sterowanie oświetleniem
Specyfikacja techniczna
- Typ modułu: enkoder
- Ilość enkoderów: 8
- Wbudowany układ sterujący: STM32F030C8T6
- Sygnalizacja pracy: diody LED RGB
- Ilość diod: 8
- Typ LED: WS2812C-2020
- Napięcie wejściowe: 6 V
- Interfejs komunikacyjny: I2C
- Adres interfejsu I2C: 0x41
- Wymiary: 128 x 24 x 22,7 mm
- Masa: 42,8 g
Zawartość zestawu
- 8-kanałowy enkoder obrotowy - STM32F030C8T6 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
- Przewód połączeniowy ze złączem Grove - 20 cm

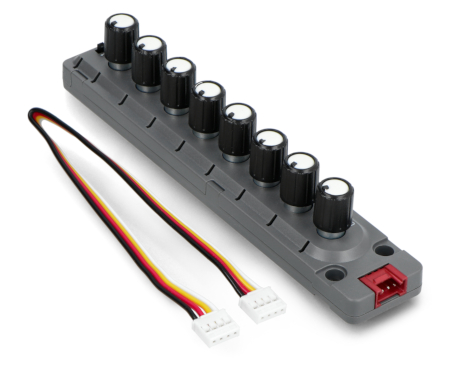

Elementy wchodzące w skład zestawu.
