Opis produktu: Sterownik serwomechanizmów - 8-kanałowy - STM32F030 - moduł rozszerzeń Unit do modułów deweloperskich - M5Stack U165
Rozszerzenie typu Unit przeznaczone do wykorzystania z modułami deweloperskimi serii M5Atom, M5Stick i M5Core. Umożliwia sterowanie aż 8 serwomechanizmami w jednym czasie, posiada także dwa zakresy napięć wejściowych - 5 V oraz od 9 V do 24 V, co zwiększa możliwości projektowe. Sercem modułu jest układ STM32F030, dzięki któremu możliwe jest także sterowanie podłączonymi serwami poprzez sygnał PWM.
Sprawdź także przewodnik użytkownika przygotowany przez producenta.
Sterownik serwomechanizmów - 8-kanałowy - STM32F030 - moduł rozszerzeń Unit do modułów deweloperskich - M5Stack U165.

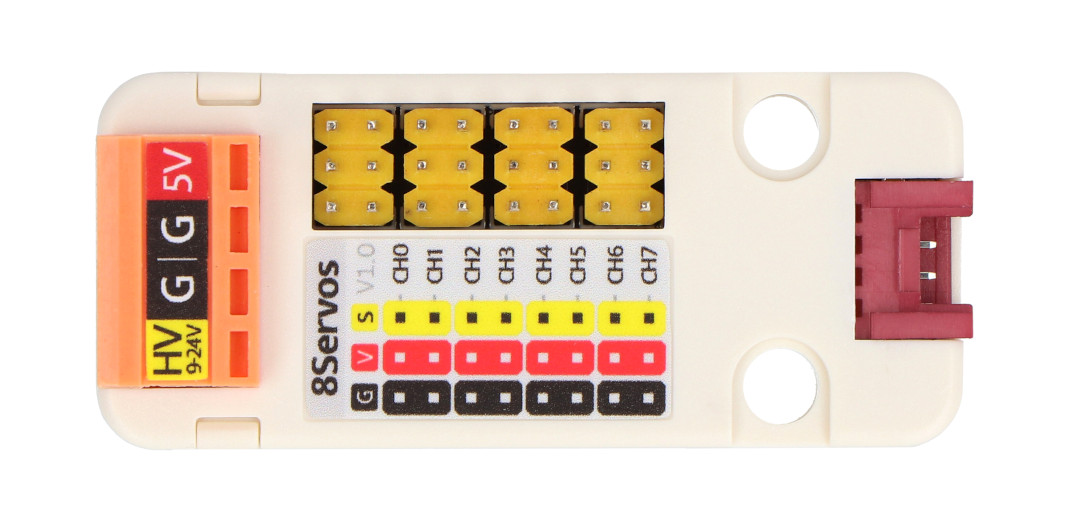

Sterownik serwomechanizmów - 8-kanałowy.
Cechy szczególne sterownika
- Umożliwia kontrolowanie pracy serwomechanizmu poprzez sygnał PWM.
- Pozwala na programowanie dynamicznego sterowania funkcjami zwalniania / blokowania serwomechanizmu.
- Zawiera obwód pomiaru prądu całkowitego, umożliwiający monitorowanie bieżącego zużycia energii w celu optymalizacji pracy.
- Wyposażony w zabezpieczenie przed odwrotnym podłączeniem zasilania
- Obsługiwany przez najpopularniejsze środowiska programistyczne - Arduino, UIFlow (Blockly, Python).
- Znajduje zastosowanie w realizacji projektów takich jak inteligentne zabawki, zdalnie sterowane roboty dla dzieci czy modele kołowe.
Specyfikacja techniczna modułu
- Typ modułu: sterownik serwomechanizmów
- Ilość kanałów: 8
- Wbudowany układ sterujący: STM32F030F4
- Interfejs komunikacyjny: I2C
- Adres interfejsu: 0x25
- Możliwość sterowania PWM: tak
- Zasilanie: 5 V, od 9 V do 24 V
- Maksymalna obciążalność 8-kanałowa: 5 V DC / 1,3 A
- Wymiary modułu: 55 x 24 x 11,5 mm
- Masa modułu: 10,1 g

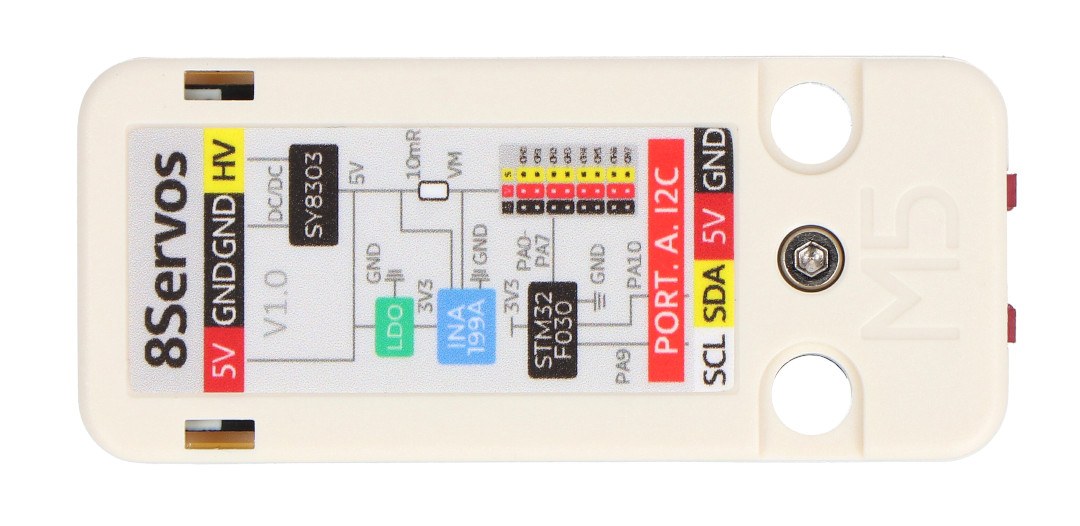

Na module umieszczony został schemat układu.

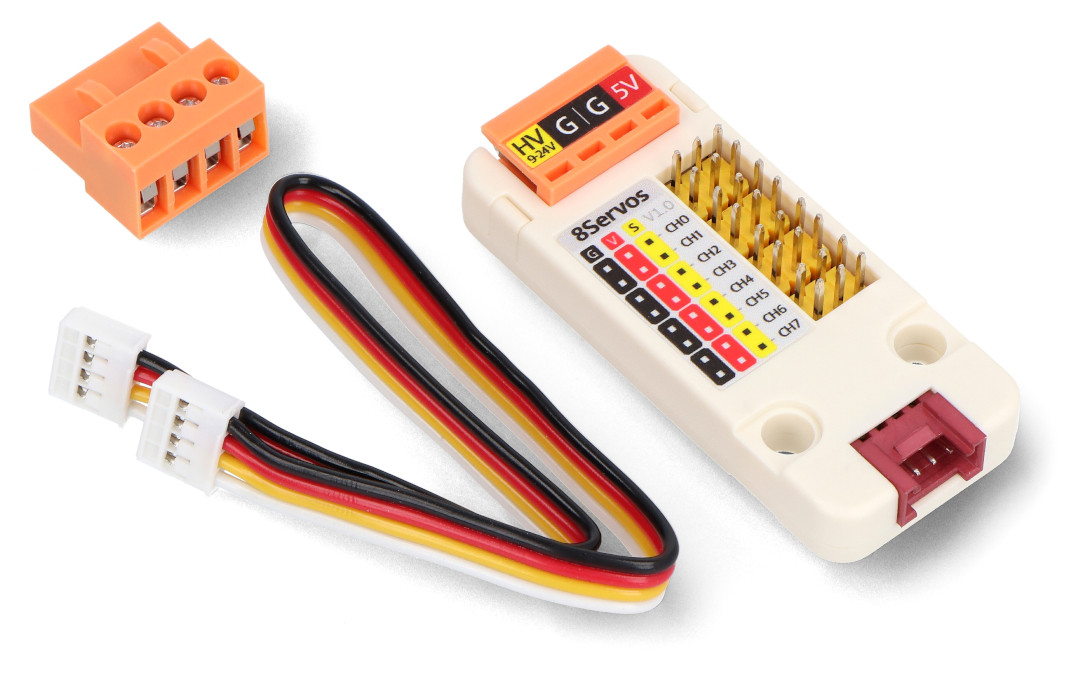

Elementy zestawu.
Zawartość zestawu
- Sterownik serwomechanizmów - 8-kanałowy - STM32F030 - moduł rozszerzeń Unit - 1 sztuka
- Przewód połączeniowy ze złączem Grove - raster 2 mm 4-pin - długość 20 cm - 1 sztuka
- Złącze śrubowe - raster 3,96 mm 4-pin - 1 sztuka
