Moduł wyposażony jest w programowalny wzmacniacz.
Opis produktu: Konwerter ADC V1.1 ADS1110 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U013-V11
ADC V1.1 to zaawansowany moduł konwersji A/D z serii Unit, wykorzystujący układ ADS1110, 16-bitowy samokalibrujący przetwornik analogowo-cyfrowy. Dzięki interfejsowi I2C, moduł oferuje prostą i wygodną integrację z modułami deweloperskimi firmy M5Stack. Urządzenie umożliwia konwersję z prędkościami 8, 16, 32 i 128 próbek na sekundę (SPS), oferując różne poziomy dokładności przy rozdzielczości 16, 15, 14 i 12 bitów. Moduł wyposażony jest w programowalny wzmacniacz (PGA) o maksymalnym wzmocnieniu 8, co pozwala na pomiar bardzo słabych sygnałów. Dodatkowo, układ ADS1110 ma wbudowane odniesienie napięciowe o dokładności 2,048 V, co znacząco poprawia dokładność pomiarów. Dzięki niskiemu poziomowi szumów oraz minimalnemu dryftowi temperatury, ADC V1.1 Unit zapewnia stabilne i wiarygodne dane w szerokim zakresie zastosowań.
Konwerter ADC V1.1 ADS1110 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U013-V11.

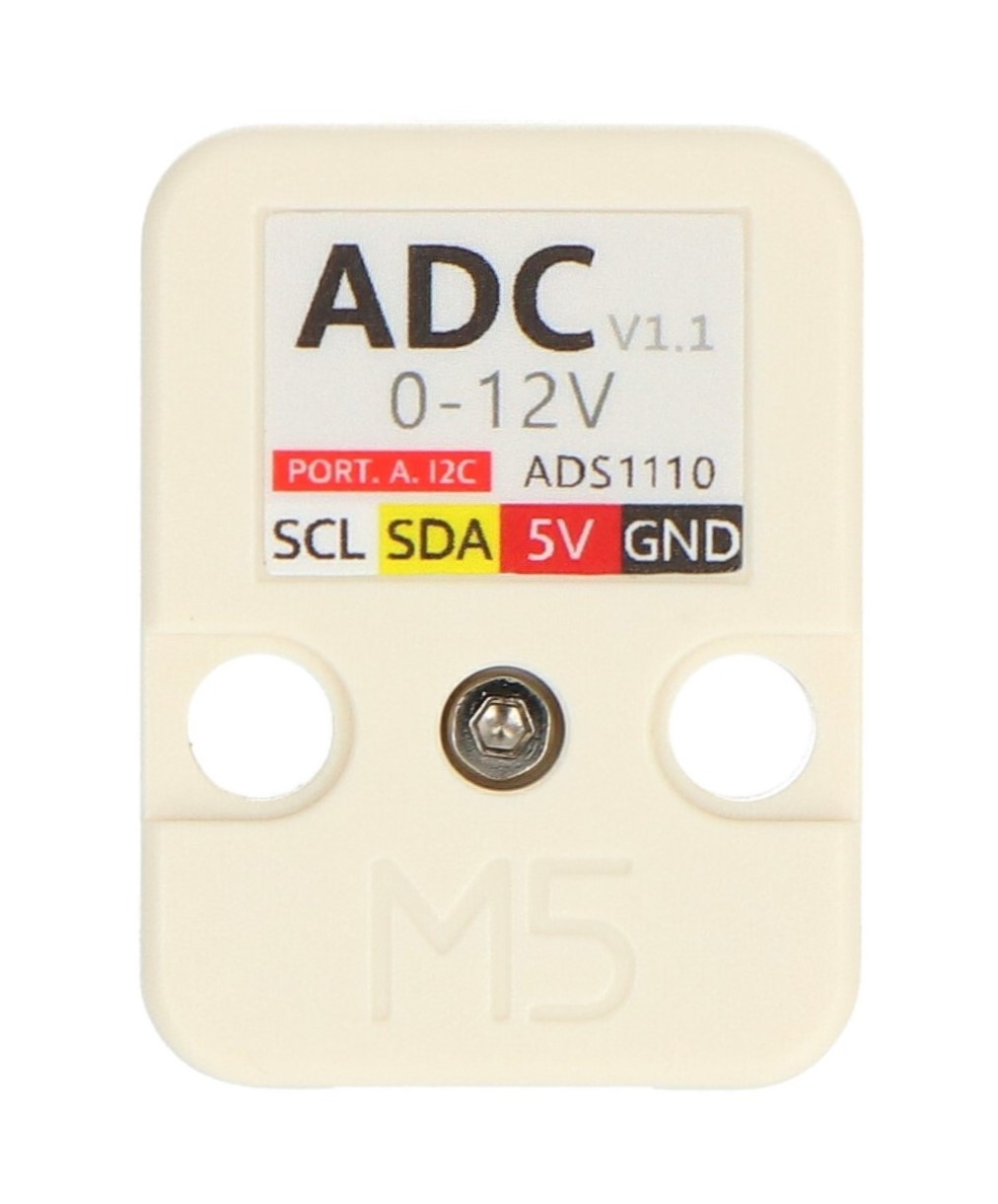

Urządzenie komunikuje się z modułami deweloperskimi M5Stack poprzez interfejs I2C.
Cechy szczególne ADC V1.1 Unit
- Programowalny Wzmacniacz (PGA): umożliwia regulację wzmocnienia na poziomie 1, 2, 4 lub 8, co pozwala na dostosowanie pomiarów do różnych sygnałów.
- Niski poziom szumów: szum na poziomie 10 µV P-P zapewnia wysoką jakość pomiarów.
- Komunikacja I2C: umożliwia prostą integrację z systemami przy użyciu standardowego interfejsu I2C.
- Wbudowane odniesienie napięciowe: dokładność odniesienia wynosząca 2,048 V ± 0,05% poprawia precyzję pomiarów.
Zastosowania konwertera
ADC V1.1 Unit idealnie nadaje się do:
- Kontroli procesów przemysłowych: monitorowanie i kontrolowanie parametrów w aplikacjach przemysłowych.
- Pomiaru temperatury: dokładne pomiary temperatury w różnych środowiskach.
- Automatyki fabrycznej: zbieranie danych w systemach automatyki i kontrolowania procesów produkcyjnych.
- Przenośnych mierników: użycie w kompaktowych urządzeniach pomiarowych wymagających wysokiej precyzji.
- Inteligentnych transmiterów: pomiar i przesyłanie danych w systemach zdalnego monitorowania.
Sprawdź inne produkty firmy M5Stack, które znajdują się w naszej ofercie!

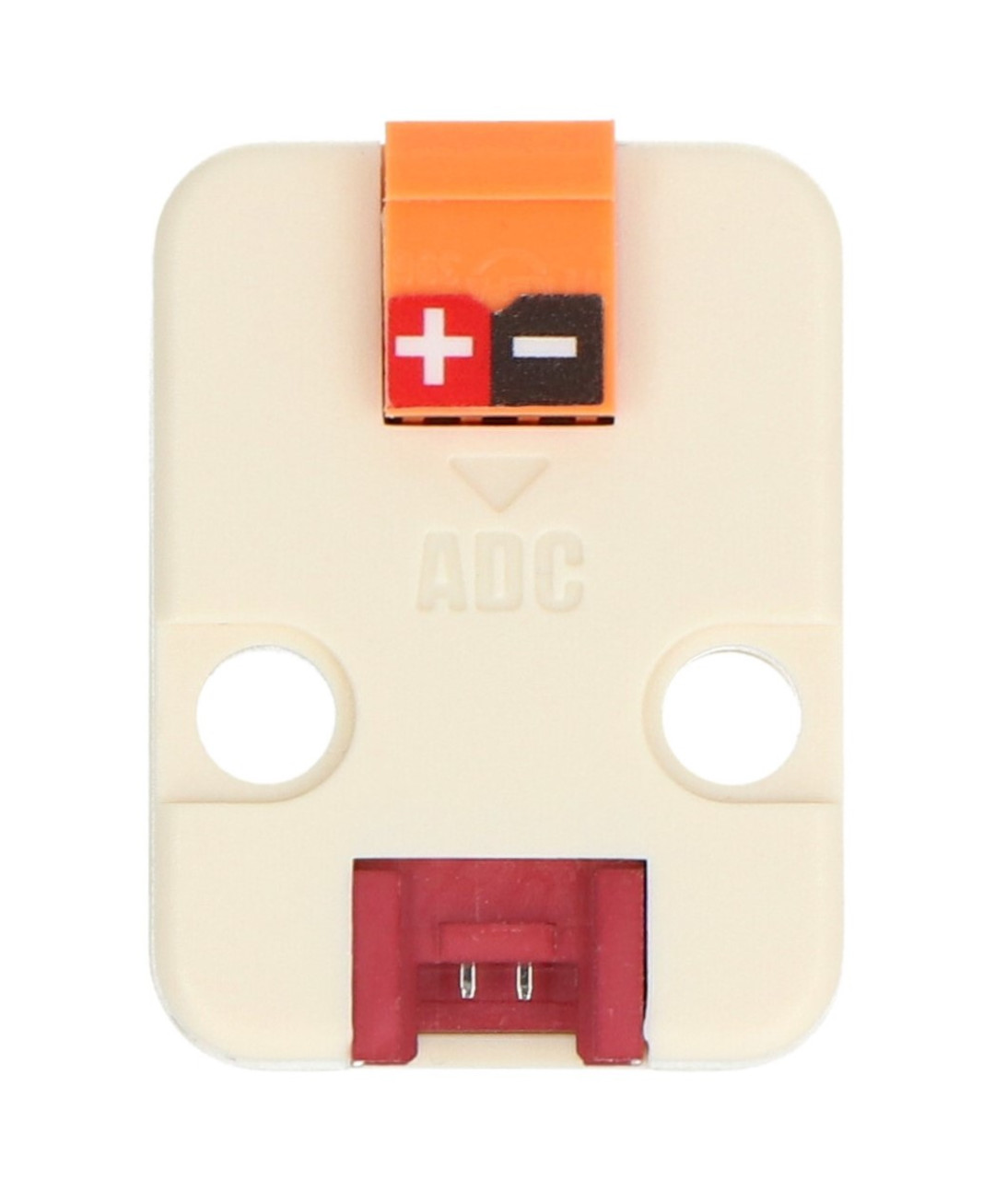

Moduł wyposażony jest w programowalny wzmacniacz.

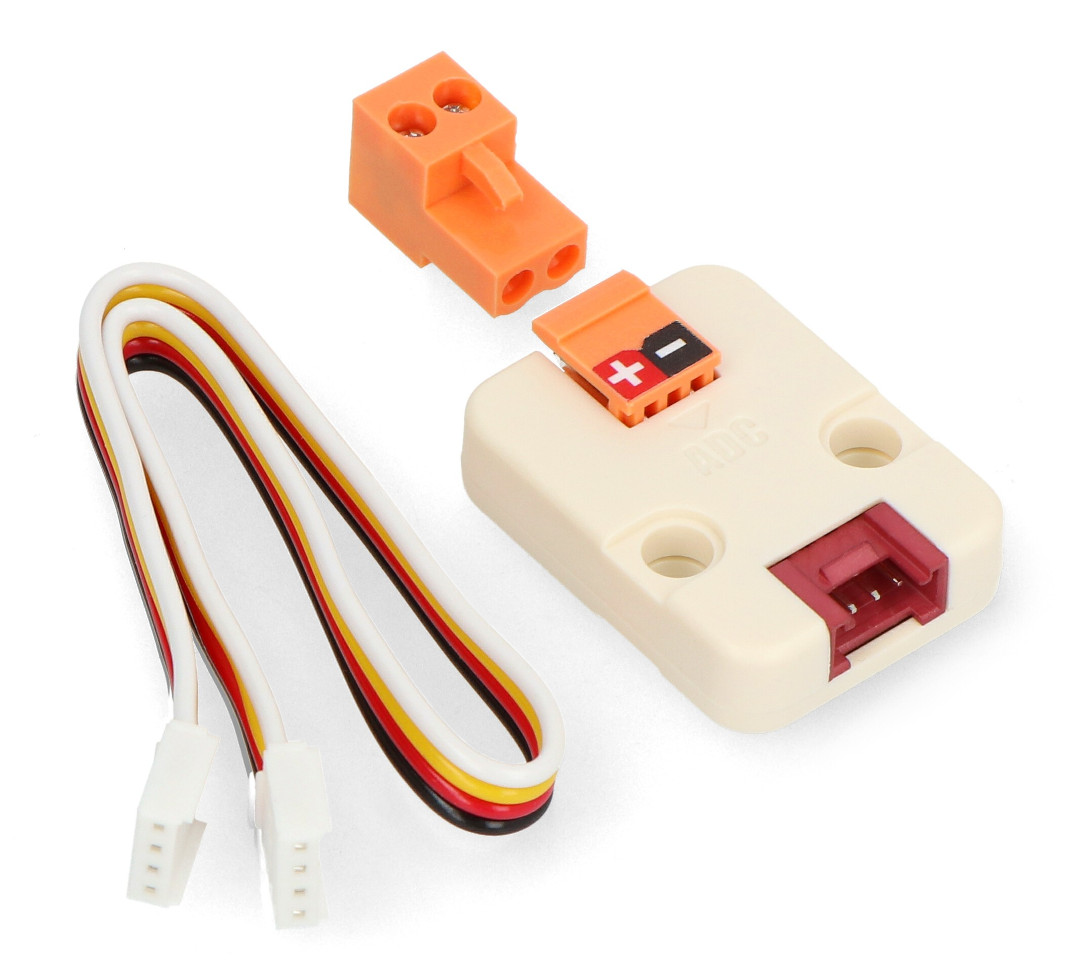

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna konwertera
- Model: ADC V1.1 Unit
- Programowalny wzmacniacz: PGA = 1, 2, 4, 8
- Wbudowane napięcie referencyjne: 2,048 V ± 0,05%
- Komunikacja I2C: adres 0x48
- Dryft temperaturowy: 5 ppm/°C
- INL (błąd nieliniowości): maks. 0,01% FSR
- Prędkość Próbkowania: od 15 SPS do 240 SPS
- Rozdzielczość: 16-bit
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 32 x 24 x 10,2 mm
- Masa: 4,5 g
Zawartość zestawu
- 1x ADC V1.1 Unit
- 1x Przewód połączeniowy Grove - 20 cm
- 1x Złącze montażowe 2-pin - raster 3,96 mm
