Indeks: MSS-25432
EAN: 6972934175489

MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187

MIDI Unit to moduł do kontroli kanałów MIDI i syntezy dźwięku, oparty na układzie SAM2695. Obsługuje standard MIDI 1.0, oferuje 64-głosową polifonię, a także posiada optoizolowane wejście i wyjście MIDI w postaci 5-pinowych gniazd DIN i jack 3,5 mm. Tryb Bypass łączy porty MIDI, a Separate pozwala na ich rozdzielenie. Komunikacja odbywa się przez interfejs UART (31520 bps). Wyposażony jest w izolację optyczną i port Grove do integracji z modułami deweloperskimi M5Stack. Idealnie sprawdzi się do tworzenia muzyki elektronicznej i instalacji interaktywnych.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187

MIDI Unit to wszechstronny moduł sterowania MIDI i syntezy dźwięku, zaprojektowany do integracji z systemami M5Stack. Wyposażony w układ SAM2695, wspierający standard MIDI 1.0 (16 kanałów), który obsługuje 64-głosową polifonię (bez efektów) lub 38-głosową (z efektami), umożliwiając realistyczne odwzorowanie instrumentów MIDI. Posiada dwa 5-pinowe porty DIN i trzy wyjścia audio jack 3,5 mm, co umożliwia elastyczne podłączenie instrumentów i kontrolerów MIDI. Przełącznik trybu pozwala na wybór między połączeniem bezpośrednim (Bypass) a niezależnym (Separate). Komunikacja przez UART (31520 bps) oraz izolacja optyczna zapewniają stabilność transmisji sygnału. Moduł współpracuje z ekosystemem M5Stack przez port Grove i jest kompatybilny z Arduino IDE oraz UIFlow 2.0. Doskonale sprawdzi się w produkcji muzycznej, na scenie oraz w interaktywnych instalacjach dźwiękowych.

MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187

MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187.

Botland jest oficjalnym dystrybutorem modułów serii M5Stack w Polsce. System tych łączonych w stosy funkcjonalnych urządzeń wzbogaciliśmy o akcesoria ofertowe i liczne blogowe poradniki. Wszystkie prezentowane produkty M5Stack są oryginalne.

MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187

Moduł zapewnia różne możliwości syntezy i przetwarzania audio.

Główne cechy MIDI Unit

  • Układ SAM2695: wbudowany cyfrowy syntezator obsługujący 16 kanałów MIDI i do 64 głosów polifonii (bez efektów)
  • Komunikacja UART (31520 bps): kompatybilność z kontrolerami i systemami mikroprocesorowymi
  • Standard MIDI 1.0: obsługuje szeroki zakres urządzeń MIDI
  • Porty 5-pinowe DIN i jack 3,5 mm: umożliwiają podłączenie zarówno klasycznych urządzeń MIDI, jak i nowoczesnych interfejsów audio

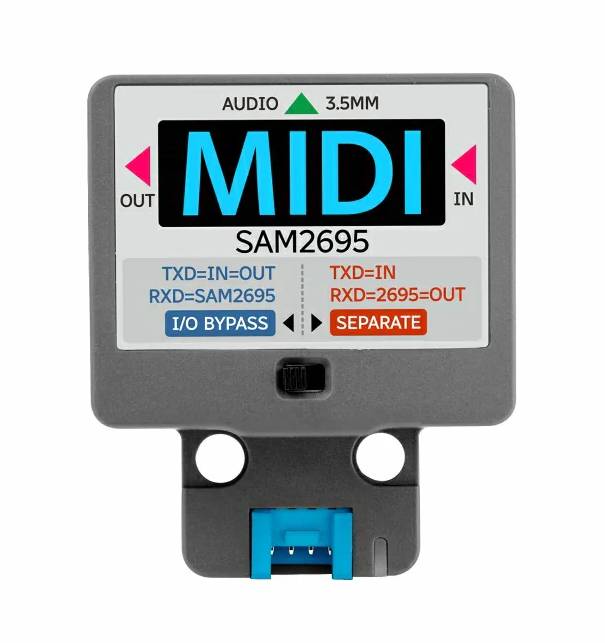

  • Tryby pracy (Bypass / Separate): możliwość dostosowania do różnych konfiguracji MIDI
  • Izolacja optyczna: stabilna transmisja sygnału bez zakłóceń
  • Kompaktowe wymiary: 48 x 40 x 25 mm, łatwa integracja z systemami sterowania
  • Obsługa M5Stack, Arduino IDE, UIFlow 2.0: wsparcie dla popularnych środowisk programowania

Kompatybilność i programowanie

MIDI Unit jest kompatybilny z kontrolerami M5Stack, takimi jak Core, Core2, CoreS3, Atom oraz StickC. Do komunikacji wykorzystuje port Grove (UART), wymagający dostosowania numeracji pinów w kodzie. Obsługuje programowanie w środowiskach Arduino IDE oraz UIFlow 2.0, a dostępne biblioteki ułatwiają implementację funkcji MIDI, takich jak sterowanie instrumentami czy syntezę dźwięku.

Przykładowe piny komunikacyjne dla modułów deweloperskich M5Stack:

  • Core Basic: TX - G17, RX - G16
  • Core2: TX - G14, RX - G13
  • CoreS3: TX - G17, RX - G18
MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187

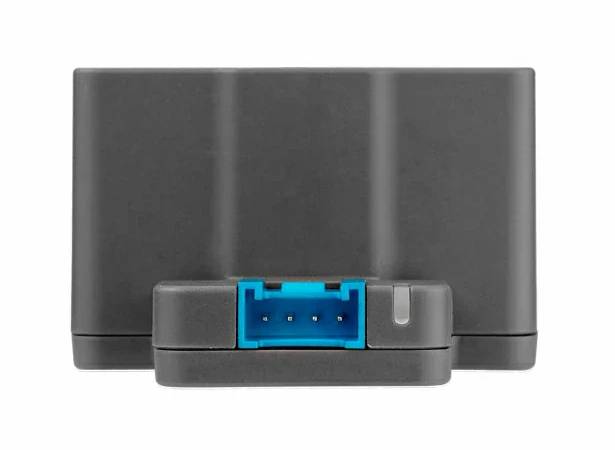

MIDI Unit komunikuje się poprzez interfejs Grove.

MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187

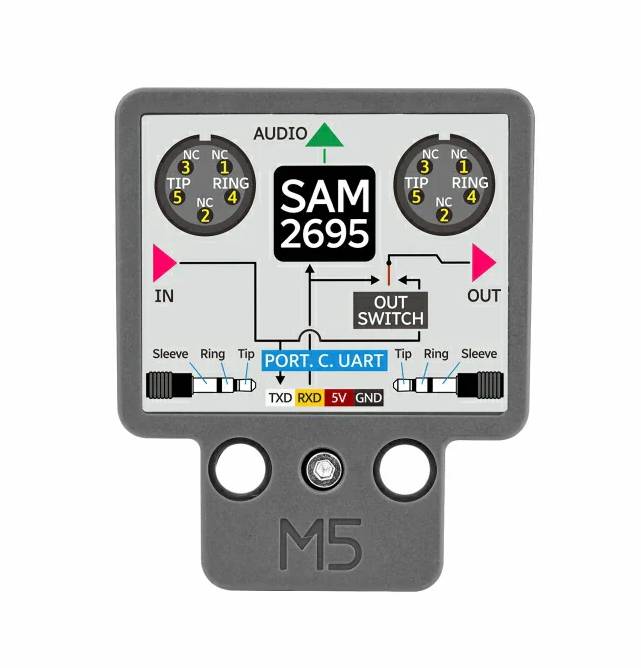

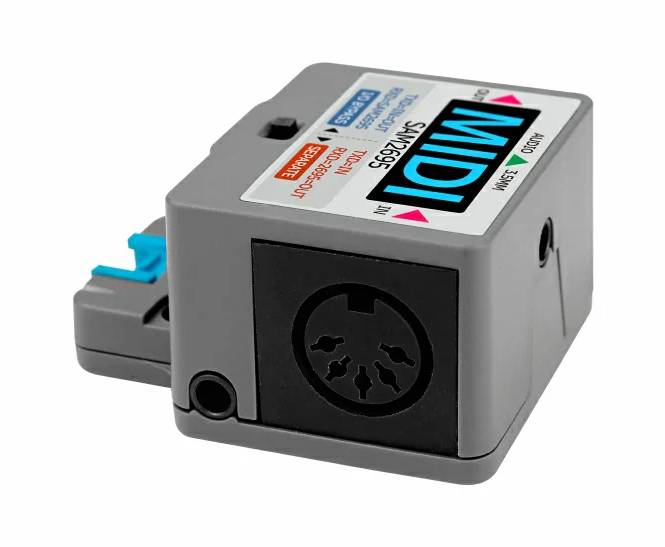

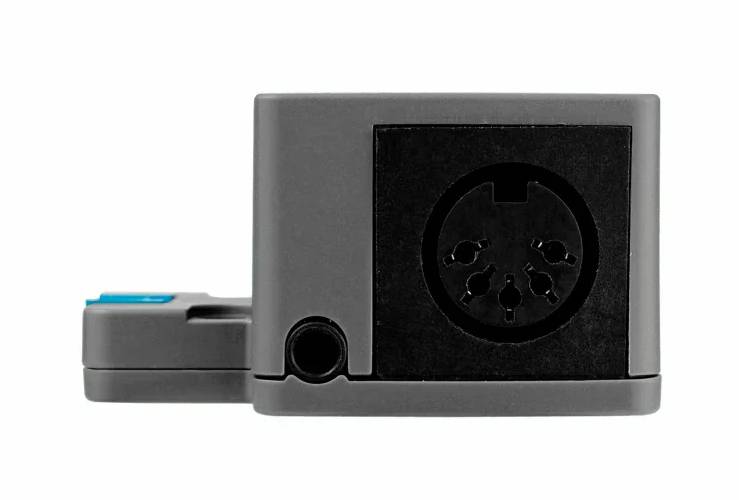

Wyposażony jest w dwa 5-pinowe porty DIN i trzy wyjścia audio jack 3,5 mm.

Zastosowania w praktyce

MIDI Unit znajduje zastosowanie w produkcji muzycznej, sterowaniu instrumentami elektronicznymi, instalacjach interaktywnych oraz edukacji muzycznej. Może być wykorzystywany w kontrolerach DJ-skich, systemach nagłośnienia na żywo oraz projektach multimedialnych. Dzięki izolacji optycznej i szerokiej kompatybilności sprawdzi się w profesjonalnych i amatorskich aplikacjach dźwiękowych.

Specyfikacja techniczna modułu

  • Układ: SAM2695
  • Protokół: standard MIDI 1.0 (16 kanałów)
  • Polifonia: 64 głosy (bez efektów) / 38 głosów (z efektami)
  • Komunikacja: UART (31520 bps)
  • Porty MIDI: 2x 5-pinowe DIN, 3x 3,5 mm jack stereo
  • Izolacja: optyczna
  • Zasilanie: DC 5 V (pobór 18,59 mA)
  • Temperatura pracy: od 0°C do 40°C
  • Wymiary: 48 x 40 x 25 mm
  • Masa: 28,2 g

Zawartość zestawu

  • 1x MIDI Unit
  • 1x Przewód Grove 4-pinowy z rastrem 2 mm (20 cm)
MIDI - moduł sterowania i syntezy dźwięku - SAM2695 - moduł rozszerzeń Unit - M5Stack U187

W zestawie znajduje się przewód Grove.

Nazwa Wartość
Szerokość 9,3 cm
Wysokość 14 cm
Głębokość 3 cm
Waga 0,034 kg
