Opis produktu: Mini klawiatura Keyboard CardKB V1.1 ATmega8A - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - U035-B
Mini klawiatura Keyboard CardKB w wersji V1.1 wyposażona w MCU ATmega8A. Pomimo niewielkich rozmiarów równych 88 x 54 x 5 mm może być także implementowana jako w pełni funkcjonalna klawiatura QWERTY. Keyboard CardKB V1.1 posiada aż 50 przycisków, rozmieszczonych w ergonomiczny sposób, dzięki którym możliwe jest także zdeklarowanie indywidualnych kombinacji. Komunikacja między modułami odbywa się poprzez zawarty w zestawie przewód podłączeniowy Grove i magistralę I2C.
Na stronie producenta dostępny jest także szczegółowy przewodnik użytkownika. Znajdziesz w nim między innymi tabelę z kombinacją przycisków, schemat układu oraz przykładowe kody programu - sprawdź!

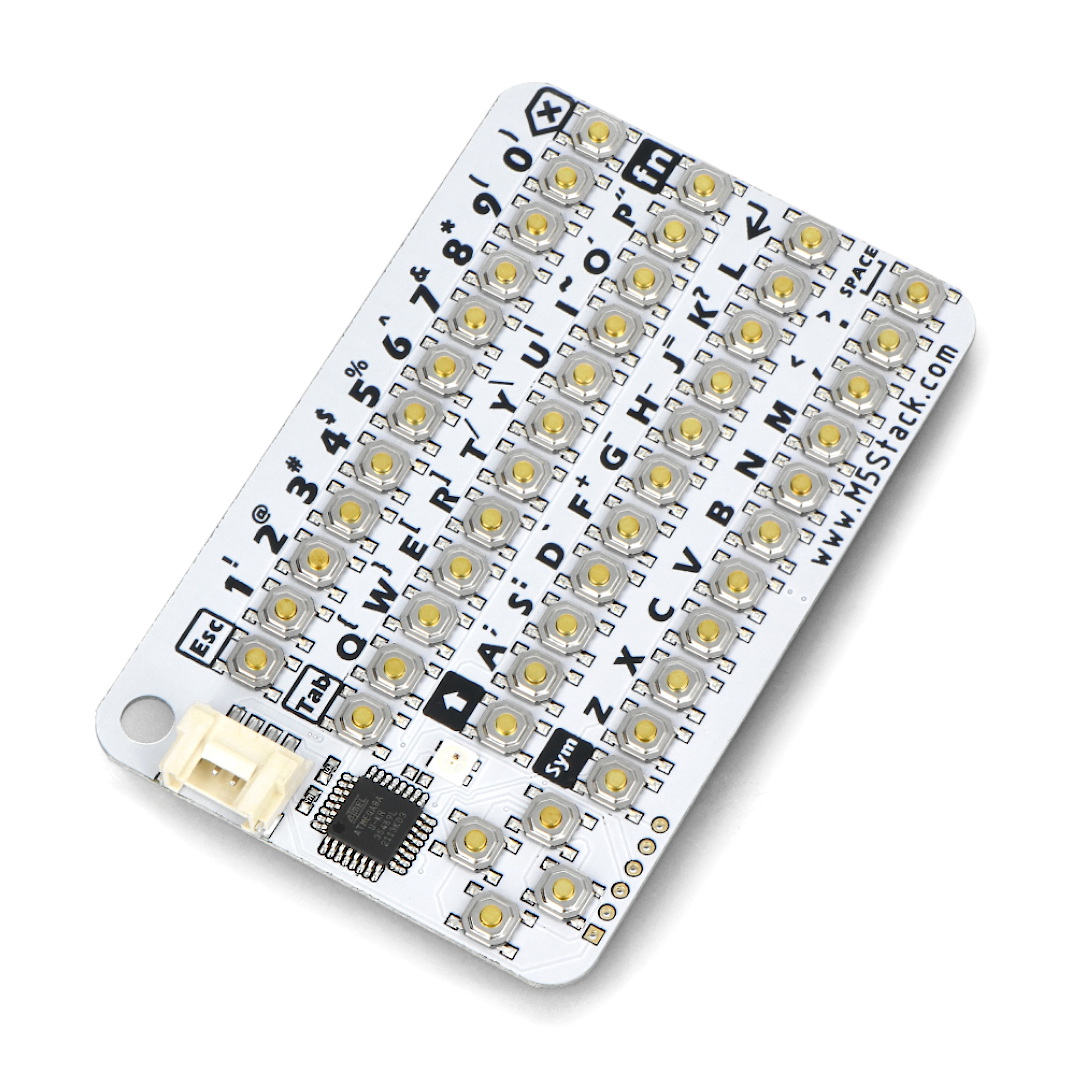

Mini klawiatura Keyboard CardKB V1.1 ATmega8A - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - U035-B.

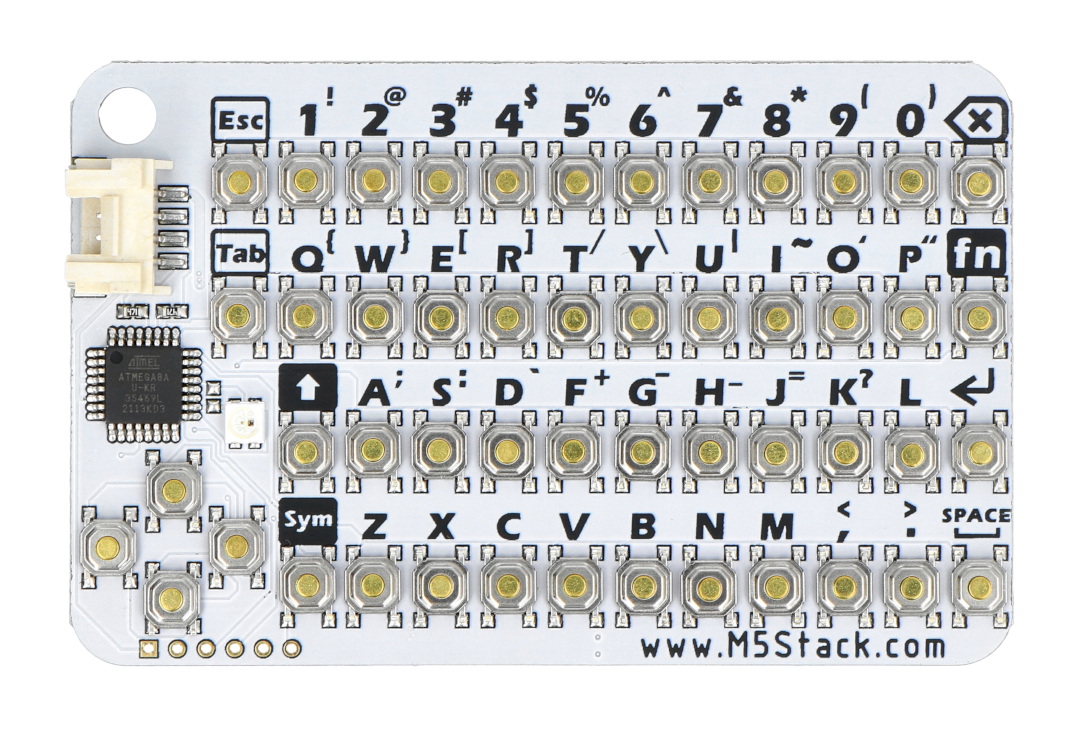

Rozmieszczenie przycisków klawiatury.
Opis możliwych kombinacji przycisków
- Naciśnięcie jednego klawisza - wyświetla pierwszą wciśniętą wartość, np. jeśli naciśnięto klawisz z symbolem „Q”, wyświetli „q”.
- Sym + klawisz - wyświetla drugą wciśniętą wartość na klawiaturze, np. jeśli wciśnięto klawisz "Sym", a następnie klawisz "Q" - wyświetlony zostanie symbol "{". Jeśli klawisz "Sym" został przyciśnięty dwukrotnie to funkcja symbol zostanie zablokowana i każde kolejne naciśnięcia spowodują wyświetlenie symboli.
- Shift + klawisz - wyświetla wielką literę. Jeśli klawisz „Shift” został naciśnięty pojedynczo, a następnie naciśnięto „Q” wyświetlona zostanie wielka litera „Q”. Jeśli przyciśnięto dwukrotnie klawisz „Shift” to funkcja shift zostanie zablokowana i każde kolejne naciśnięcia spowodują wyświetlenie wielkich liter.
- Fn + klawisz - niestandardowa kombinacja przycisków funkcyjnych. Wyświetlona zostanie trzecia wartość klawisza, którą można zdeklarować indywidualnie.
Specyfikacja techniczna modułu
- Typ: mini klawiatura
- Wersja: V1.1
- Wbudowany układ MCU: ATmega8A
- Ilość przycisków: 50
- Ilość diod LED RGB: 1
- Interfejs komunikacyjny: I2C / Grove
- Adres I2C: 0x5F
- Platforma programistyczna: Arduino, UlFlow
- Wymiary klawiatury: 88 x 54 x 5 mm
- Masa: 18 g
Zawartość zestawu
- Mini klawiatura Keyboard CardKB V1.1 ATmega8A - M5Stack U035-B
- Przewód połączeniowy ze złączem Grove

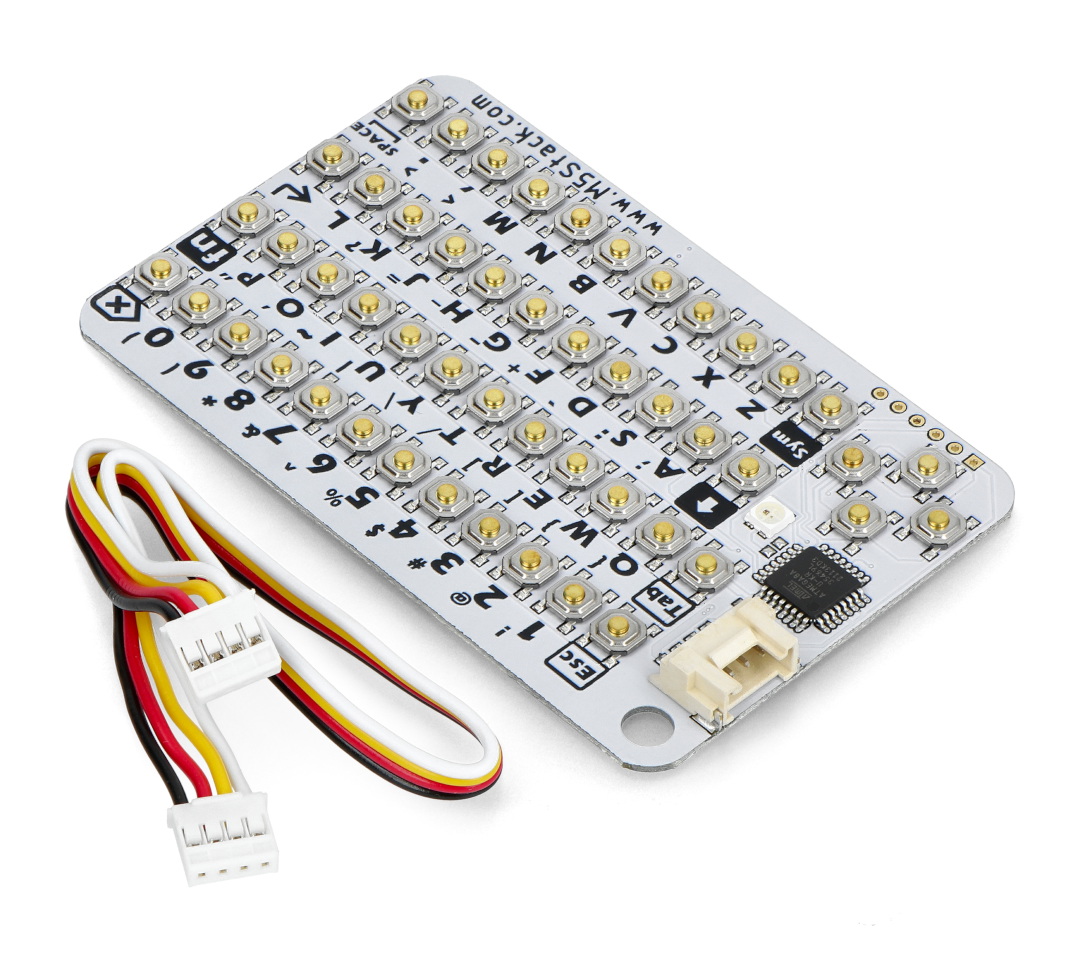

Elementy wchodzące w skład zestawu.
