Opis produktu: TimerPWR Unit - moduł zarządzania zasilaniem z wyświetlaczem OLED 0,66'' - INA3221 - moduł rozszerzeń Unit - M5Stack U189
Timer Power Unit to rozszerzenie dla modułów deweloperskich M5Stack, umożliwiające precyzyjne zarządzanie zasilaniem elektronicznym. Wyposażone w mikrokontroler STM32G031G8U6, wspiera funkcje takie jak ładowanie, rozładowywanie, przełączanie czasowe, monitorowanie parametrów zasilania oraz wyświetlanie na ekranie OLED. Moduł pozwala na ustawienie czasów włączenia i wyłączenia urządzenia, co jest szczególnie przydatne w aplikacjach wymagających zdalnego lub automatycznego sterowania zasilaniem. Dzięki wbudowanemu układowi DC/DC, możliwe jest stabilne zasilanie urządzeń zewnętrznych 5 V, a sensor INA3221 umożliwia dokładne śledzenie napięcia i prądu wejściowego oraz wyjściowego. Komunikacja z urządzeniem odbywa się za pośrednictwem interfejsu Grove i I2C, co zapewnia wygodę w integracji z innymi modułami i czujnikami.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!

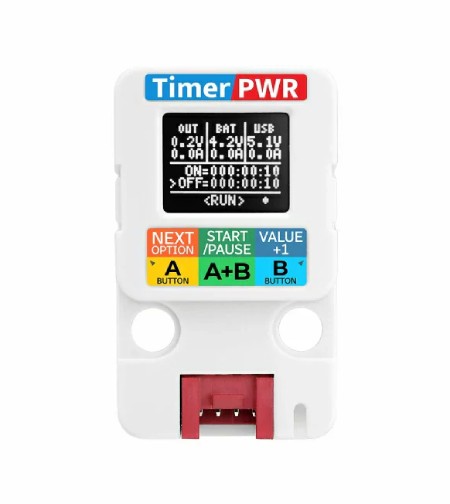

TimerPWR Unit - moduł zarządzania zasilaniem z wyświetlaczem OLED 0,66'' - INA3221 - moduł rozszerzeń Unit - M5Stack U189.

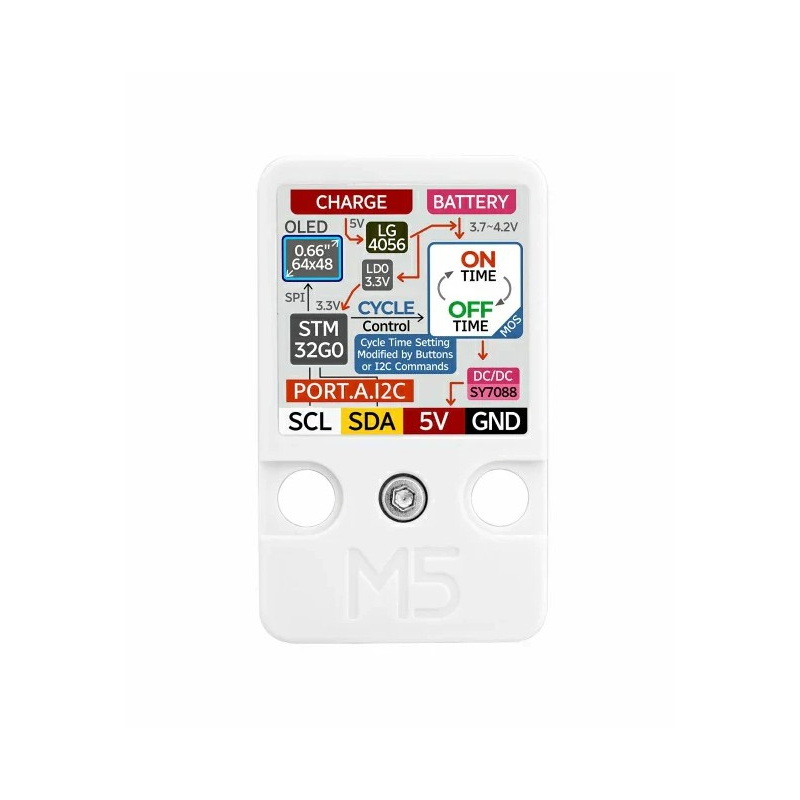

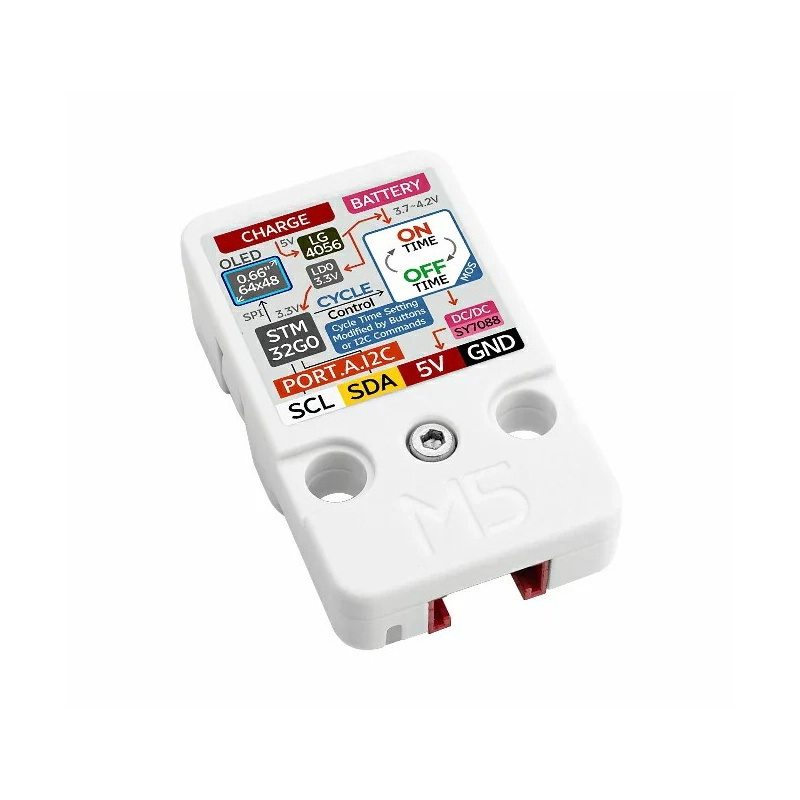

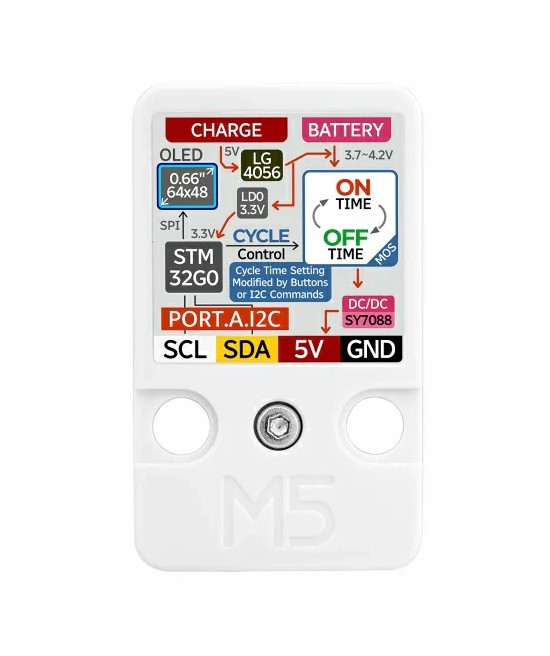

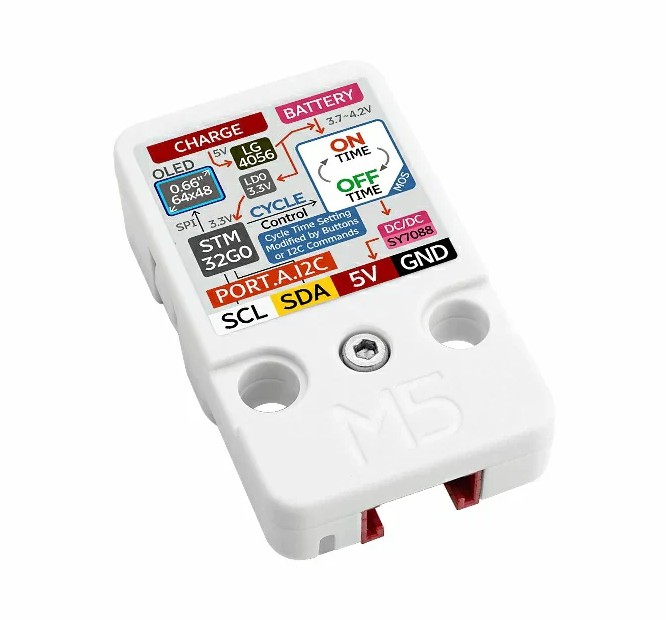

Moduł oparty jest na mikrokontrolerze STM32G031G8U6.
Główne cechy TimerPWR Unit
- RTC cykliczne sterowanie czasowe: pozwala na precyzyjne ustawienie czasów włączenia / wyłączenia zasilania
- Zasilanie akumulatorowe: umożliwia zasilanie urządzenia za pomocą akumulatora litowo-polimerowego 3,7 V
- Wbudowany układ DC/DC: zapewnia stabilne zasilanie 5 V / 800 mA (do 1400 mA przy zasilaniu akumulatorowym) dla urządzeń zewnętrznych
- Monitorowanie prądu / napięcia: za pomocą wbudowanego sensora INA3221, umożliwia bieżące śledzenie parametrów zasilania

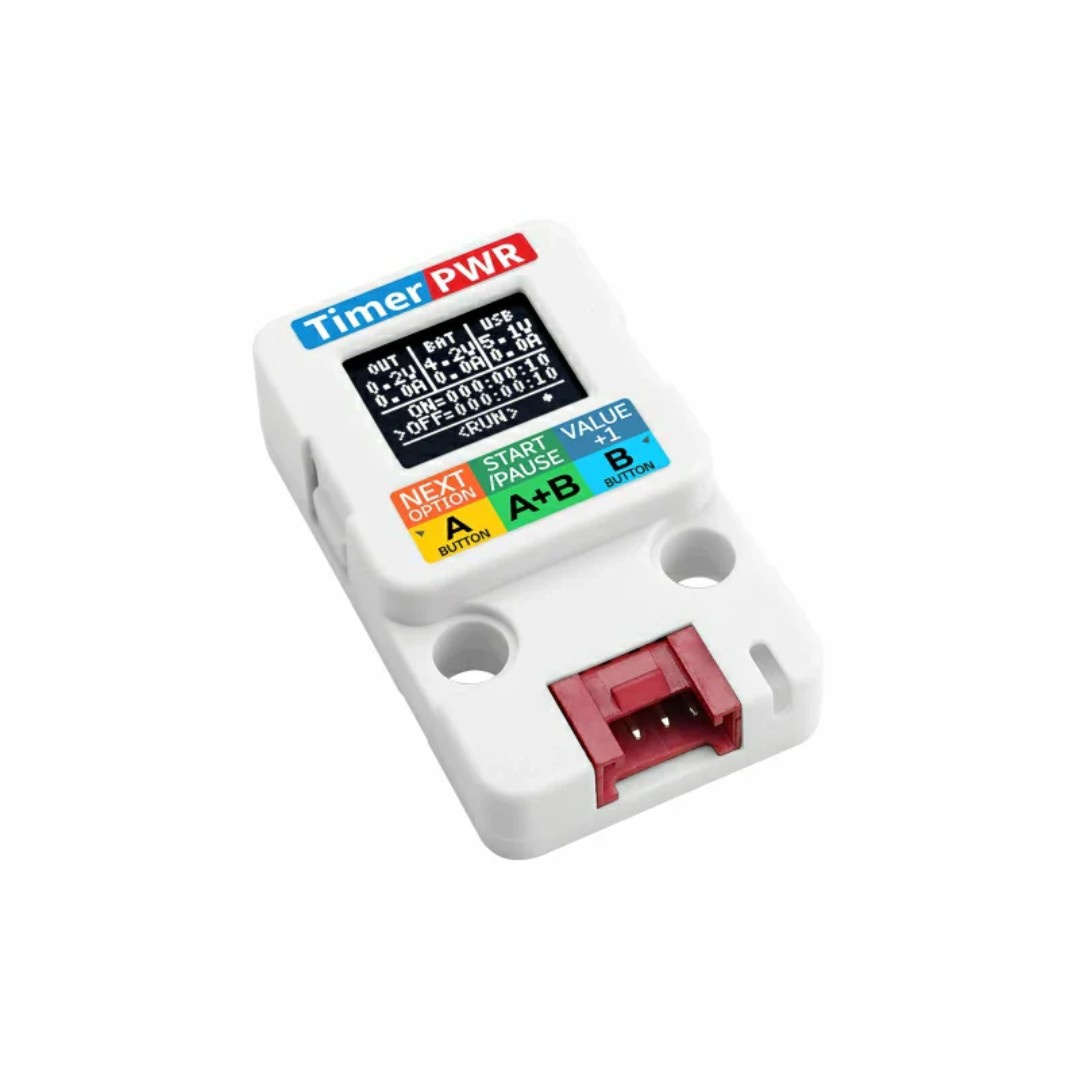

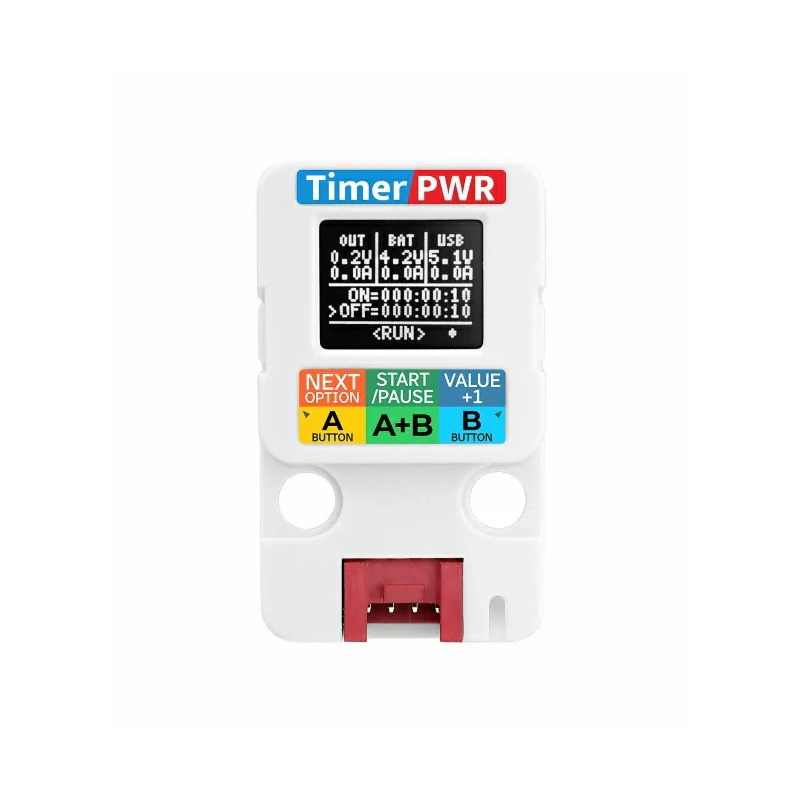

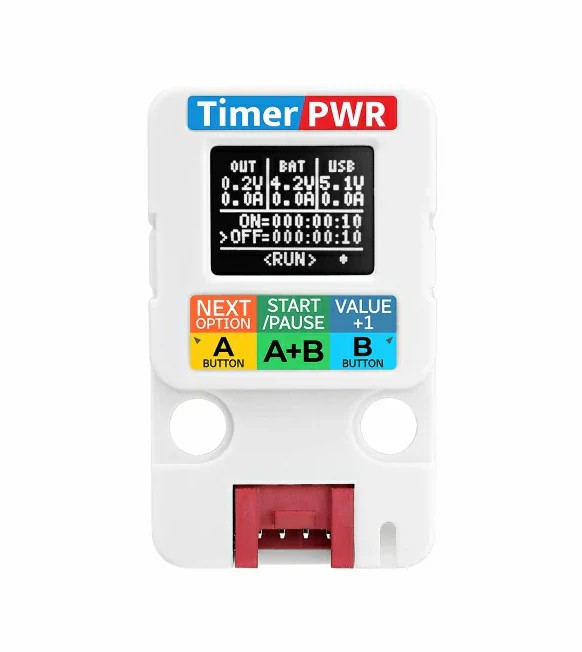

- Wyświetlacz OLED: 0,66-calowy ekran OLED (64 x 48 px), umożliwia łatwe wyświetlanie statusu systemu i konfigurację
- Interfejs Grove: pozwala na łatwą komunikację z innymi modułami i sensorami
- Sterowanie przyciskami: umożliwia ręczną zmianę ustawień zasilania
- Komunikacja I2C: umożliwia zdalną konfigurację i integrację z innymi systemami
Kompatybilność i programowanie
Timer Power Unit wspiera programowanie za pomocą komunikacji I2C, co zapewnia łatwość integracji z systemami mikroprocesorowymi, np. w aplikacjach Smart Home, automatyce przemysłowej czy urządzeniach IoT. Dzięki wbudowanemu mikrokontrolerowi STM32, możliwe jest łatwe dostosowanie funkcji modułu do indywidualnych potrzeb. Jest również w pełni kompatybilny z popularnymi platformami, takimi jak Arduino IDE oraz UiFlow. Komunikacja odbywa się przez interfejs Grove, co umożliwia współpracę z szeroką gamą czujników i innych modułów rozszerzeń. Timer Power Unit doskonale współpracuje z modułami deweloperskimi M5Stack, takimi jak Core, Atom czy StickC, oferując dużą elastyczność w tworzeniu różnorodnych projektów.

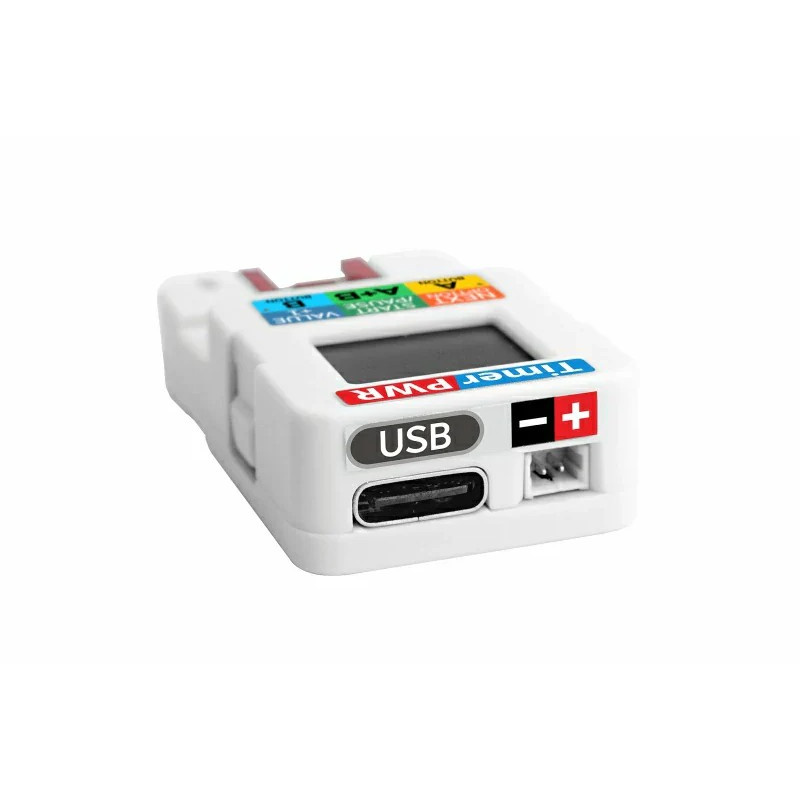

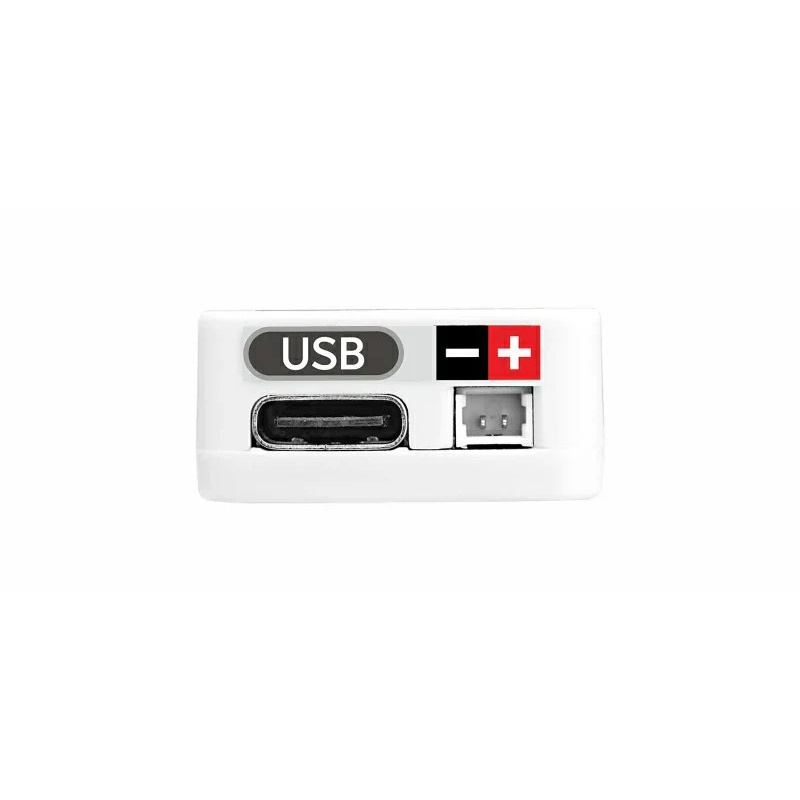

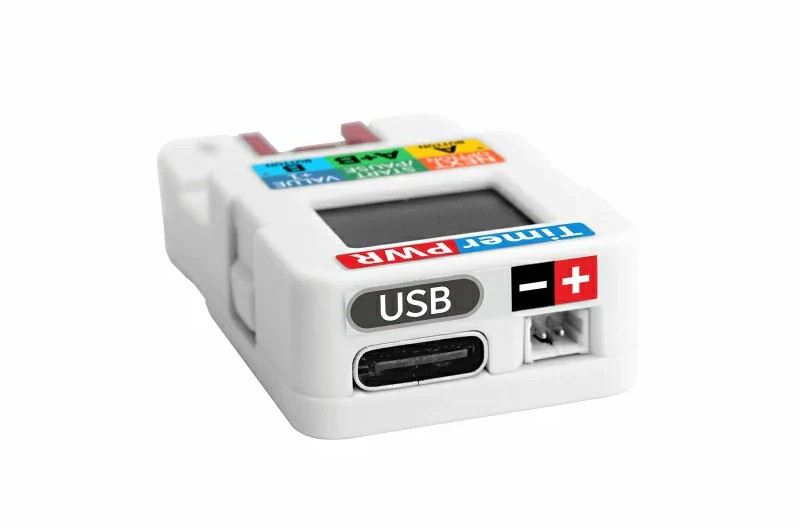

TimerPWR zasilany jest poprzez USB typu C lub z zewnętrznego akumulatora Li-Pol 3,7 V.

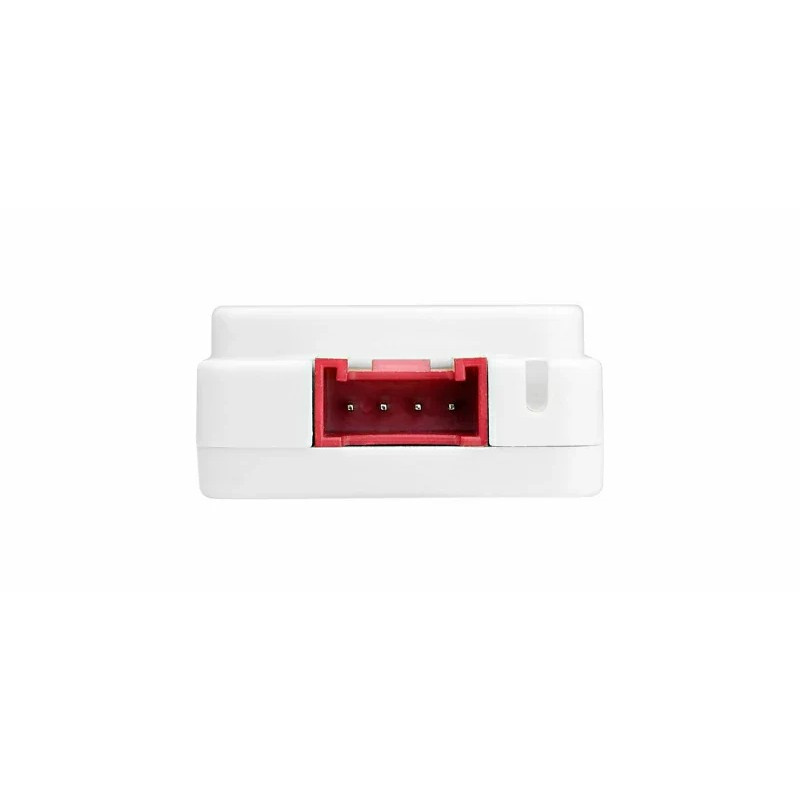

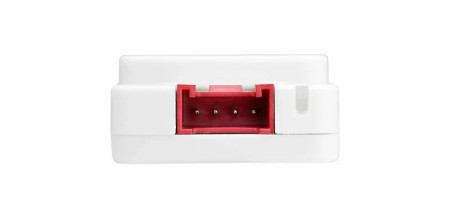

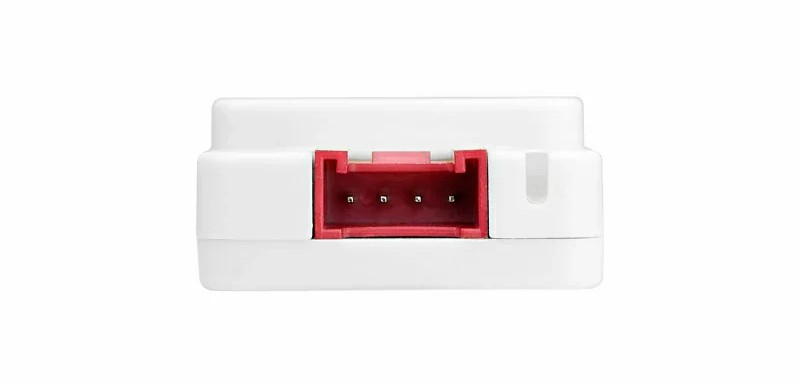

Moduł wyposażony został w interfejs Grove.
Zastosowania w praktyce
Timer Power Unit jest idealnym rozwiązaniem w systemach wymagających precyzyjnego sterowania czasem zasilania. Może być wykorzystywany w:
- Inteligentnych domach do automatycznego sterowania urządzeniami elektrycznymi
- Automatyce przemysłowej do zarządzania zasilaniem maszyn i urządzeń
- Modułach IoT do zasilania sensorów i urządzeń zewnętrznych
- Urządzeniach przenośnych wymagających cyklicznego zasilania i monitorowania parametrów
Specyfikacja techniczna TimerPWR Unit
- Mikrokontroler: STM32G031G8U6
- Napięcie wejściowe: 5 V DC (przez interfejs USB typu C)
- Napięcie wyjściowe: 5 V (z układu DC/DC boost)
- Zasilanie akumulatorowe: akumulator Li-Pol 3,7 V
- Wyświetlacz: 0,66-calowy OLED, rozdzielczość 64 x 48 px, komunikacja SPI
-
- USB typu C (do ładowania akumulatora, nie może bezpośrednio zasilać portu Grove)
- Grove (do rozszerzeń i komunikacji)
- Interfejs akumulatora: złącze 2-pin z rastrem 1,25 mm
- Adres I2C: 0x56
- Sensor prądu: INA3221
- Prąd ładowania: 5 V przy 330 mA
- Układ ładowania: LGS4056H
- Temperatura ładowania: 55°C
- Maksymalny prąd wyjściowy portu Grove:
- 1400 mAh przy 1C 3,7 V: 5 V przy 800 mA
- 500 mAh przy 1C 3,7 V: 5 V przy 700 mA
- 110 mAh przy 1C 3,7 V: 5 V przy 400 mA
- Prąd czuwania: 4,2 V przy 36,67 µA
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 40 x 24 x 11 mm
- Masa: 7,5 g
Zawartość zestawu
- 1x Timer Power Unit
- 1x Przewód Grove (20 cm)
Timer Power Unit wspiera programowanie za pomocą komunikacji I2C.
