Opis produktu: Synth Unit - syntezator MIDI - SAM2695 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U178
Synth Unit to wszechstronny moduł audio, dedykowany dla systemów dźwiękowych MIDI. Serce urządzenia stanowi układ SAM2695, który obsługuje standardowe sygnały MIDI poprzez komunikację szeregową. Synth Unit umożliwia tworzenie złożonych aranżacji muzycznych dzięki możliwości generowania wielokanałowych dźwięków instrumentów oraz precyzyjnym regulacjom parametrów dźwięku, takich jak czterostopniowy equalizer (EQ) i pogłos. Przystosowany do wymagających zastosowań, takich jak występy na żywo, produkcja muzyczna w studiach nagraniowych, sceny muzyki elektronicznej oraz edukacja STEAM. Dzięki wbudowanemu wzmacniaczowi klasy D NS4150B, Synth Unit zapewnia czysty i wyraźny dźwięk, niezbędny zarówno podczas koncertów, jak i w procesie tworzenia muzyki. Moduł ma postać rozszerzenia typu Unit, które może być wykorzystane z modułami deweloperskimi od firmy M5Stack.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!
Synth Unit - syntezator MIDI - SAM2695 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack - M5Stack U178.
Zapewnia różne możliwości syntezy i przetwarzania audio.
Cechy szczególne Synth Unit
- Układ SAM2695: zaawansowana synteza dźwięku zgodna z protokołem MIDI.
- Wzmacniacz klasy D NS4150B: gwarantuje wysoką jakość dźwięku.
- Regulacje audio: czterostopniowy EQ, pogłos oraz możliwość konfiguracji wielokanałowego wyjścia.
- Komunikacja szeregowa: obsługuje standard MIDI.
- Programowanie: kompatybilność z Arduino, UIFlow i innymi środowiskami programistycznymi.
Więcej urządzeń w postaci rozszerzeń typu Unit znajdziesz tutaj!
Połączenie Modułu Synth Unit
Moduł Synth Unit można łatwo połączyć z urządzeniami MIDI, wykorzystując standardowy port UART i złącze MIDI. Na załączonym schemacie przedstawiono sposób podłączenia modułu do złącza 5-pinowego DIN (stosowanego w MIDI).
- Złącza modułu: moduł Synth Unit ma cztery główne piny: GND, 5V, IN oraz NC. Złącza GND oraz 5V dostarczają zasilanie do modułu. Pin IN służy do odbierania sygnału MIDI.
- Zasilanie: należy podłączyć pin 5V z modułu do pinu TIP w złączu MIDI oraz pin GND do pinu SLEEVE. Zapewni to właściwe zasilanie.
- Transmisja danych: sygnał MIDI przekazywany jest za pomocą pinu IN, który należy połączyć z pinem RING w złączu MIDI.
Takie połączenie pozwala na płynną integrację Synth Unit z innymi urządzeniami MIDI, umożliwiając generowanie dźwięków i efekty przetwarzania audio w czasie rzeczywistym. Dzięki temu moduł staje się idealnym rozwiązaniem zarówno dla amatorów, jak i profesjonalistów zajmujących się muzyką elektroniczną, którzy potrzebują niezawodnego narzędzia do swoich projektów.
Schemat podłączenia Synth Unit do złącza 5-pinowego DIN.
Synth Unit jest wyposażony w wydajny układ wzmacniacza klasy D NS4150B.
Zastosowania modułu
Synth Unit doskonale sprawdza się w:
- występach na żywo
- produkcji muzycznej w studiach nagraniowych
- scenach muzyki elektronicznej
- edukacji STEAM, gdzie wykorzystywany jest do nauki programowania i tworzenia muzyki
Specyfikacja techniczna modułu
- Układ syntezatora dźwięku: SAM2695
- Wzmacniacz: NS4150B (klasa D)
- Protokół dźwiękowy: MIDI
- Głośnik: 8 Ω przy 1 W
- Temperatura pracy: od 0°C do 40°C
- Wymiary: 48 x 24 x 16 mm
- Masa: 10 g
Zawartość zestawu

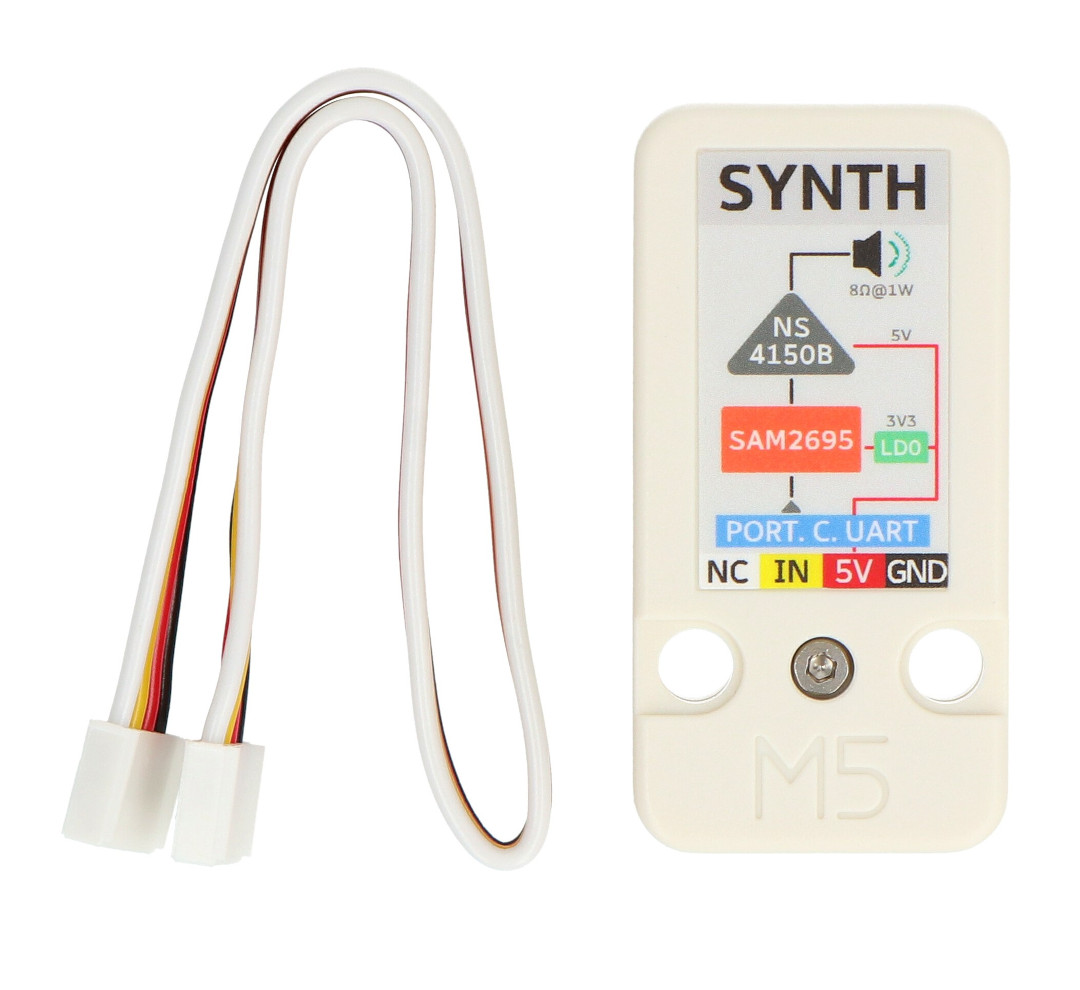

- 1x Synth Unit
- 1x Przewód Grove (20 cm)

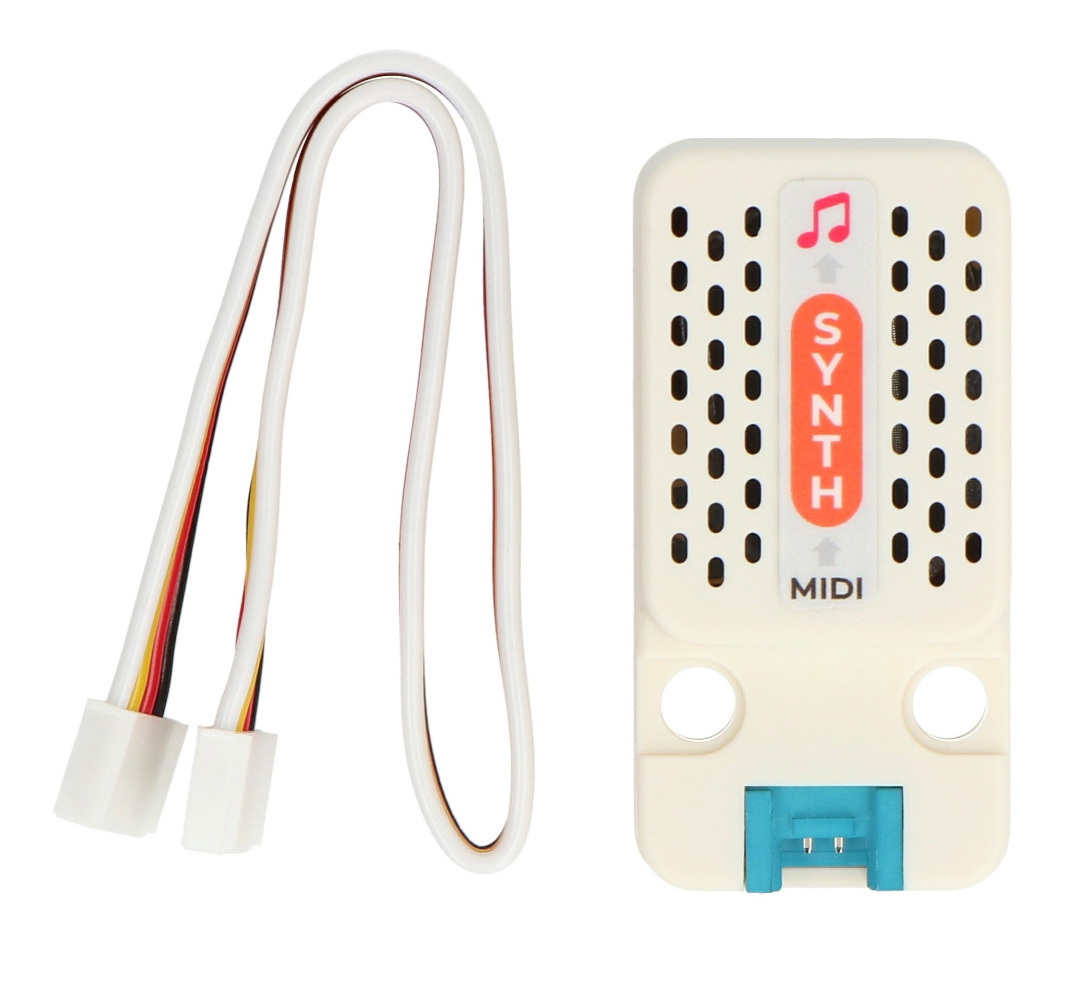

W zestawie znajduje się przewód Grove o długości 20 cm.
