Opis produktu: Pololu D24V10F3 - przetwornica step-down - 3,3 V, 1 A
Regulator impulsowy DC-DC przetwarza napięcie wejściowe z zakresu od 3,4 V* do 36 V na wartość wyjściową 3,3 V. Pozwala na pobór prądu do 1 A. Układ charakteryzuje się wysoką sprawnością na poziomie 80 % - 93 %.
Specyfikacja przetwornicy step-down Pololu
- Napięcie wejściowe: od 3,4 V* do 36 V
- Napięcie wyjściowe: 3,3 V
- Dokładność napięcia wyjściowego: 4 %
- Maksymalny prąd wyjściowy: 1 A
- Częstotliwość przełączania: 500 kHz
- Wbudowane zabezpieczenia:
- przed zbyt dużym poborem prądu
- przed zbyt wysoką temperaturą
- soft-start 2 ms
- Sterownik: ISL85410 (dokumentacja)
- Wymiary: 18 x 13 x 3,5 mm
- Cztery otwory montażowe na śrubki M2
- Masa: 5 g (bez złącz)
* Dolna granica napięcia wejściowego zależna od napięcia drop-out - szczegóły na wykresie.
Pololu D24V10F3.Wyprowadzenia
Moduł posiada cztery wyprowadzenia:
- VIN - napięcie wejściowe z zakresu od 3,4 V do 36 V - zależne od napięcia drop-out.
- GND - potencjał masy.
- VOUT - napięcie wyjściowe.
- SHDN- podanie stanu niskiego (poniżej 0,4 V) przełącza układ w tryb niskiego poboru energii, gdzie pobiera tylko 10 uA - 20 uA na każdy Volt napięcia zasilania. Pin jest domyślnie podciągnięty do VIN poprzez rezystor 100 kΩ. Jeśli tryb low-power nie będzie używany SHDN można pozostawić niepodłączony.
- PG - indykator "power good". Wyprowadzenie typu open dren przechodzi w stan niski, gdy napięcie wyjściowe spadnie poniżej 80 % lub wzrośnie powyżej 120 % ustalonej wartości (tj. poniżej 4,5 V dla 5 V).
Do otworów można wlutować popularne listwy goldpin raster wyprowadzeń to 2,54 mm (komplet znajduje się w zestawie). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub umieścić w dedykowanej płytce drukowanej.

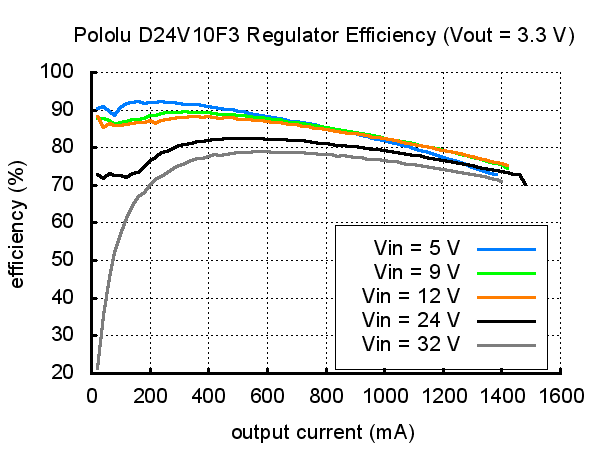

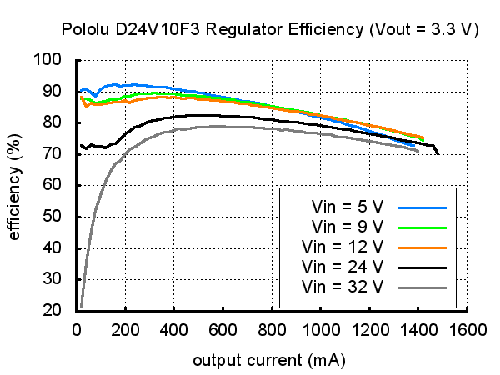

Sprawność i prąd wyjściowy
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowej (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Zależność sprawności od napięcia wejściowego została podana na wykresach poniżej.
Sprawność i prąd wyjściowy.
Napięcie drop-out.

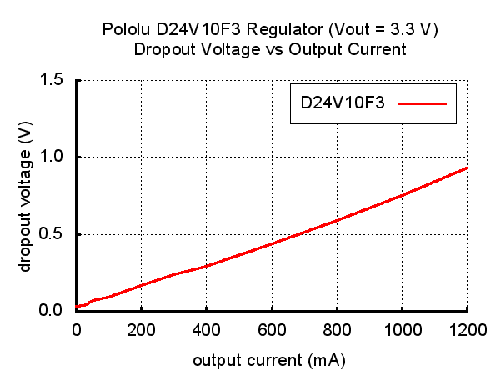

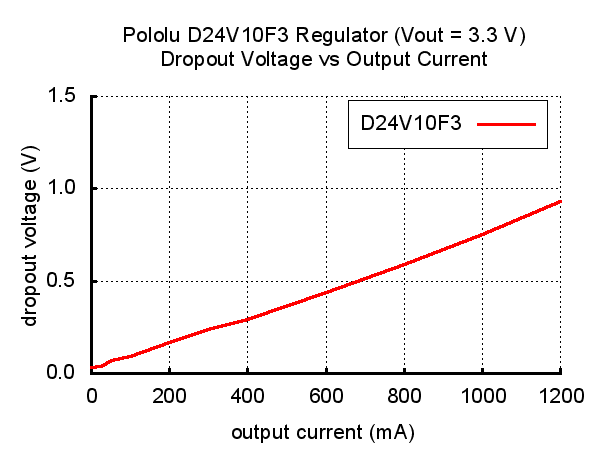

Napięcie drop-out
Na wykresie poniżej została przedstawiona zależność napięcia drop-out od wartości prądu wyjściowego. Przykładowo, przy poborze 5 A napięcie wyjściowe musi być wyższe o 1 V o wartości wejściowej.
Niebezpieczne impulsy napięciowe
Podczas podłączania zasilania do modułu, mogą pojawić się niebezpieczne, krótkie impulsy eklektyczne o dużej amplitudzie (tzw. szpilki) mogące trwale uszkodzić układ. Z testów firmy Pololu wynika, że dla napięcia powyżej 20 V szpilki mogą mieć amplitudę o wartości przekraczającej 42 V. W celu ochrony przed tym niepożądanym zjawiskiem zaleca się wlutowanie kondensatora o wartości przynajmniej 33 uF jak najbliżej pinów zasilających przetwornicę.
