Opis produktu: SparkFun BabyBuck Regulator Breakout - przetwornica step-down 5 V 3 A - AP63357 - SparkFun COM-21256
Przetwornica step-down w wersji BabyBuck wyposażona w regulator napięcia AP63357 firmy Diodes Inc. Przy jej użyciu można przekształcić napięcie wejściowe w zakresie od 6 V do 32 V na napięcie wyjściowe 5 V, z wydajnością prądową równą 3 A. Moduł posiada w pełni zintegrowany układ MOSFET 74 mOhm po stronie wysokiej oraz MOSFET 40 mOhm po stronie niskiej, zapewniając wysoce wydajną konwersję DC-DC. W tylnej części modułu producent umieścił miedzianą podkładkę, która odprowadza nadmiar ciepła generowany przez płytkę podczas pracy.
Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z SparkFun Buck Regulator Breakout - sprawdź!

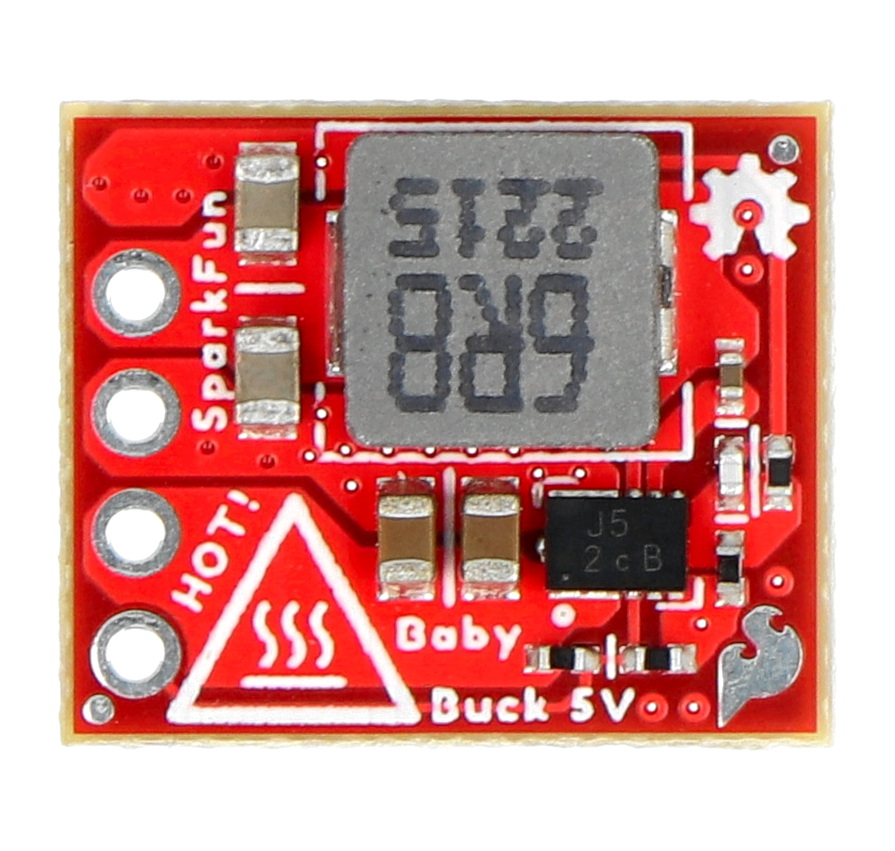

SparkFun BabyBuck Regulator Breakout - przetwornica step-down 5 V 3 A - AP63357 - SparkFun COM-21256.

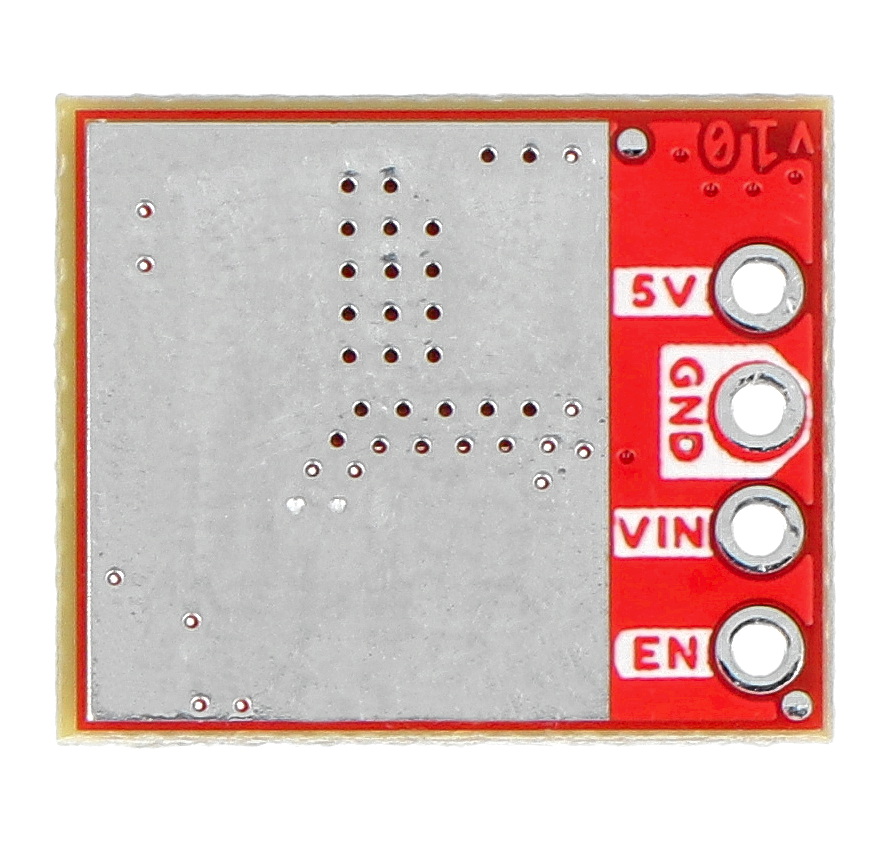

W tylnej części modułu znajduje się element odprowadzający generowane ciepło.
Opis wyprowadzeń
Płytka posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować przewody i połączyć według zależności poniżej:
- 5V - napięcie wyjściowe (regulowane 5 V)
- GND - masa układu
- VIN - napięcie wejściowe od 6 V do 32 V
- EN - pin kontrolny wysokiego napięcia
W ofercie dostępna również wersja przetwornicy AP63357 ze złączem śrubowym.
Specyfikacja techniczna przetwornicy
- Typ przetwornicy: step-down
- Napięcie wejściowe: od 6 V do 32 V
- Napięcie wyjściowe: 5 V
- Ciągły prąd wyjściowy: 3 A (według specyfikacji układ posiada wydajność prądową 3,5 A jednak producent zaznacza, że ze względu na wysokie nagrzewnie się modułu wartość ta może nie być osiągalna)
- Napięcie odniesienia: 0,8 V ± 1%
- Prąd spoczynkowy: 22 µA
- Częstotliwość przełączania: 450 kHz
- Obsługuje modulacje częstotliwości impulsów (PFM): wydajność do 86% przy obciążeniu 5 mA
- Opatentowana konstrukcja zapewnia najlepszą redukcję EMI
- Spektrum rozproszenia częstotliwości (FSS) do redukcji EMI
- Tryb LDO
- Zabezpieczenia:
- blokada podnapięciowa (UVLO)
- podnapięciowe wyjścia (UVP)
- limit prądu szczytowego cykl po cyklu
- wyłączenie termiczne

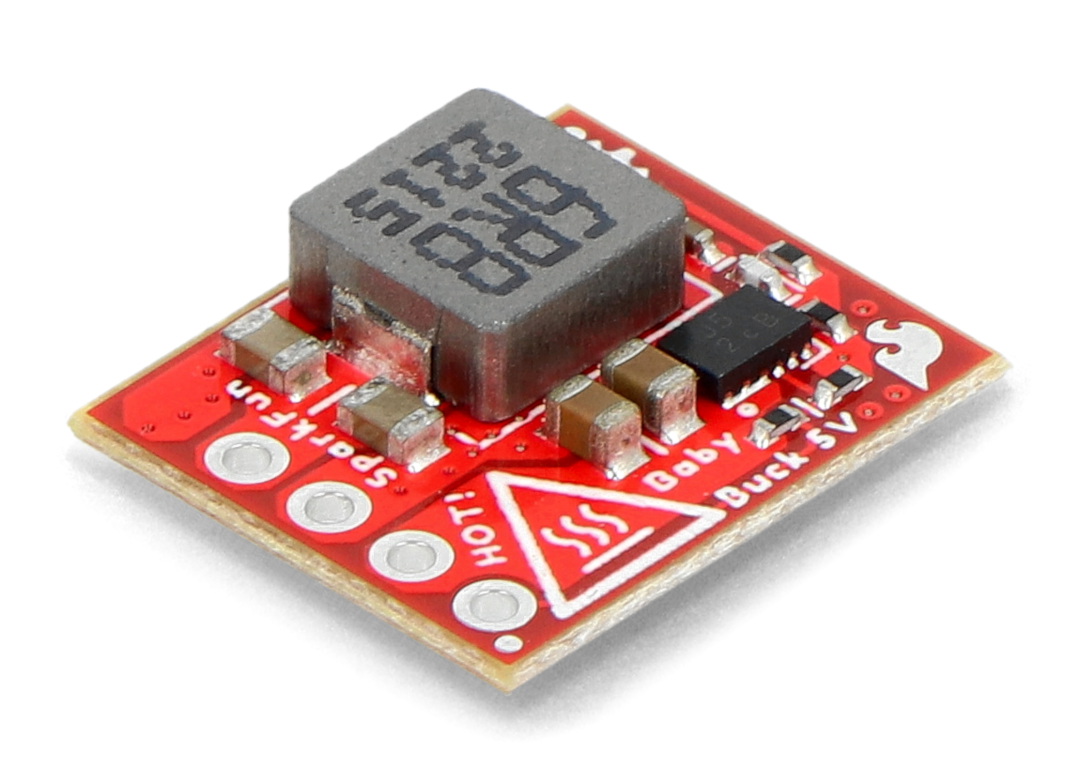

SparkFun BabyBuck Regulator Breakout.
