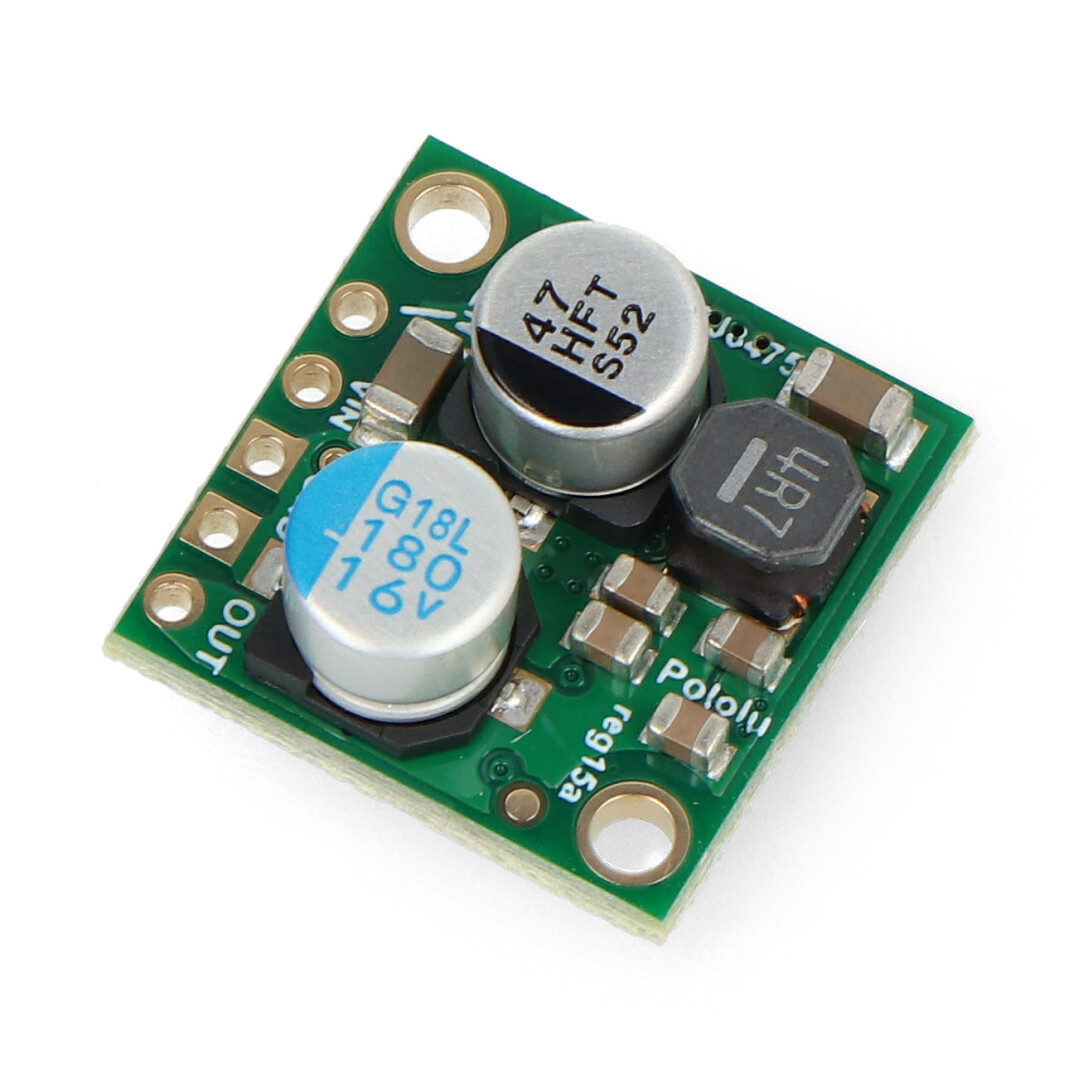

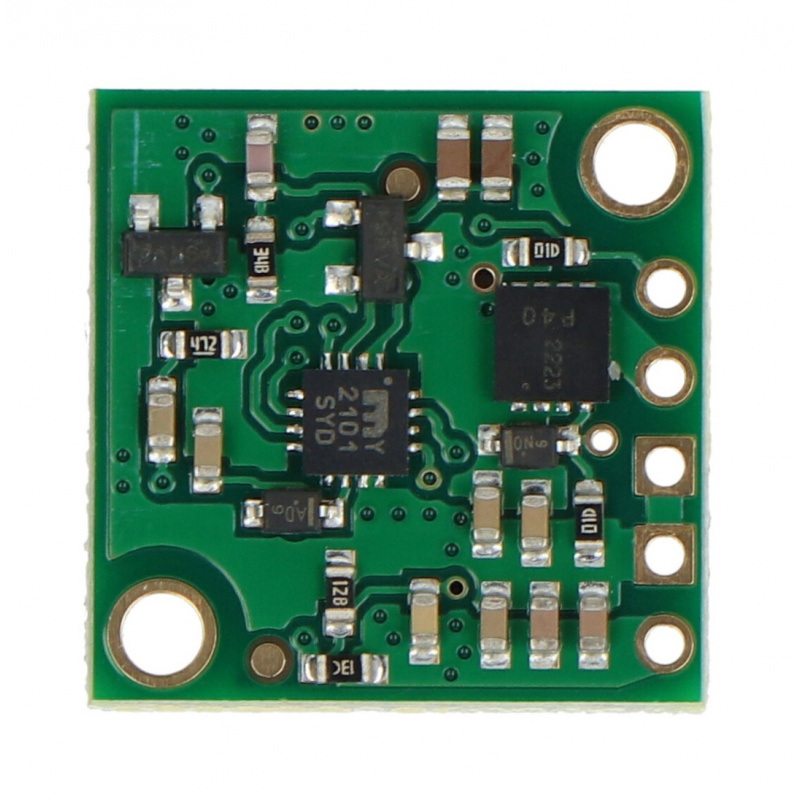

Opis produktu: D24V25F9 - przetwornica step-down - 9 V 2,5 A
Przetwornica typu step-down (buck) stosowana do zasilania układów pracujących z napięciami 9 V. Atutem układu jest szeroki zakres napięć wejściowych od 10,5 V do aż 38 V. Moduł D24V25Fx pozwala na pobór prądu do 2,5 A.

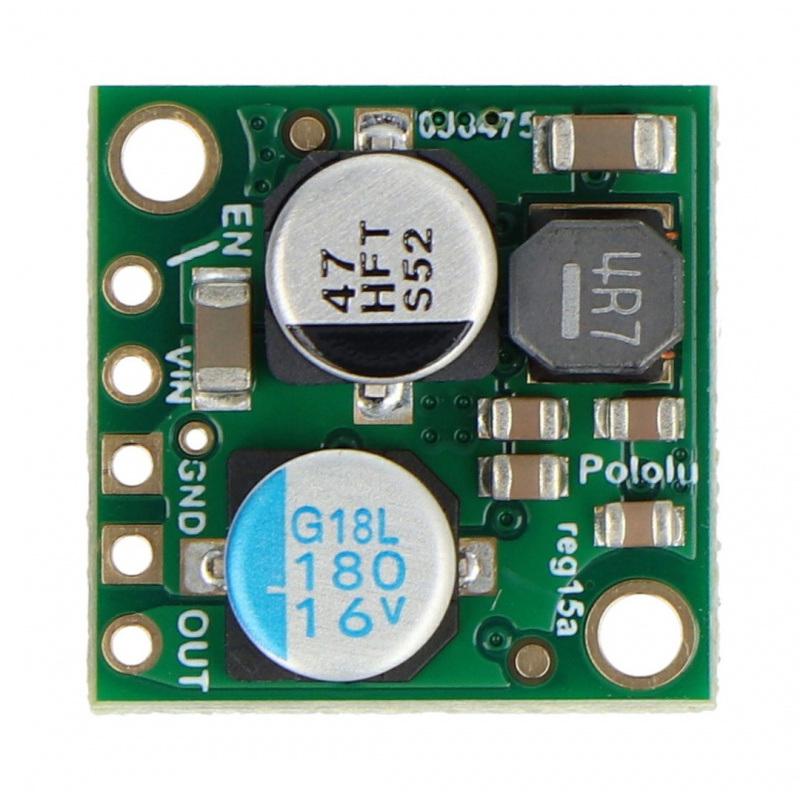

Wyprowadzenia modułu.
Wyprowadzenia

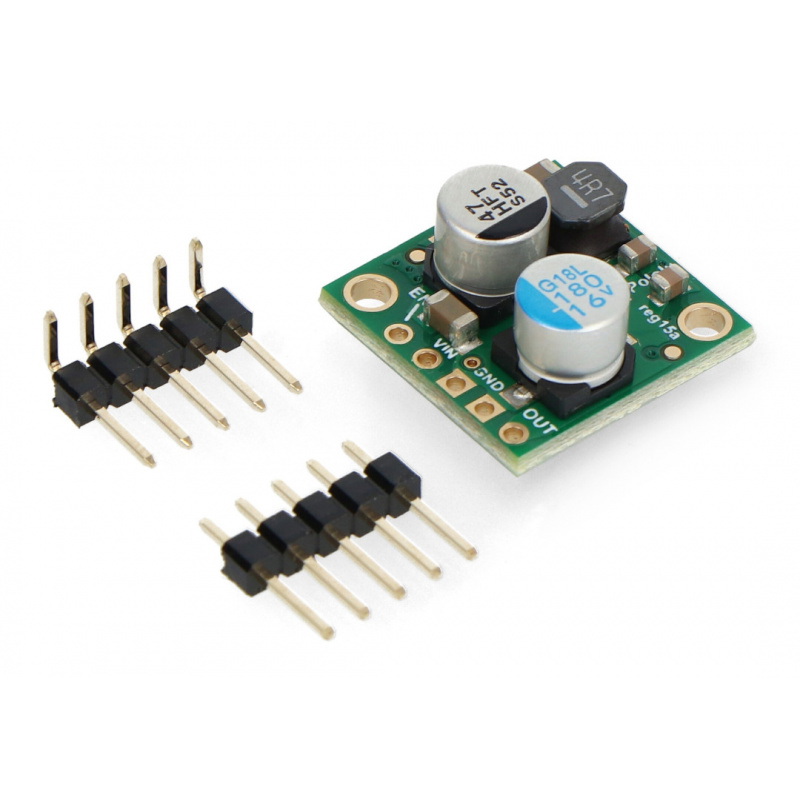

Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń to 2,54 mm (popularne złącza goldpin). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub wlutować w dedykowaną płytkę drukowaną.
| Pin | Opis |
|---|---|
| VIN | Napięcie wejściowe. |
| GND | Potencjał masy. |
| VOUT | Napięcie wyjściowe. |
| ENABLE | Podanie stanu niskiego napięcia poniżej 0,6 V) powoduje przejście układu w stan niskiego poboru energii (ok. 20 μA). Pin jest podciągnięty do napięcia zasilania poprzez rezystor 100 kΩ, co czyni układ domyślnie załączonym. |
Specyfikacja techniczna
- Napięcie wejściowe: 10,5* V do 38 V
- Napięcie wyjściowe: 9 V
- Dokładność napięcia wyjściowego: 4%
- Prąd wejściowy maksymalny: 2,5 A
- Sprawność na poziomie 85% do 95%
- Zintegrowane zabezpieczenie przed zbyt wysokim prądem, napięciem i temperaturą
- Dwa otwory montażowe o średnicy 2,2 mm
- Wymiary: 18 x 18 x 9 mm
- Masa (bez złącz): 3,0 g
* wartość minimalna zależna od napięcia drop-out

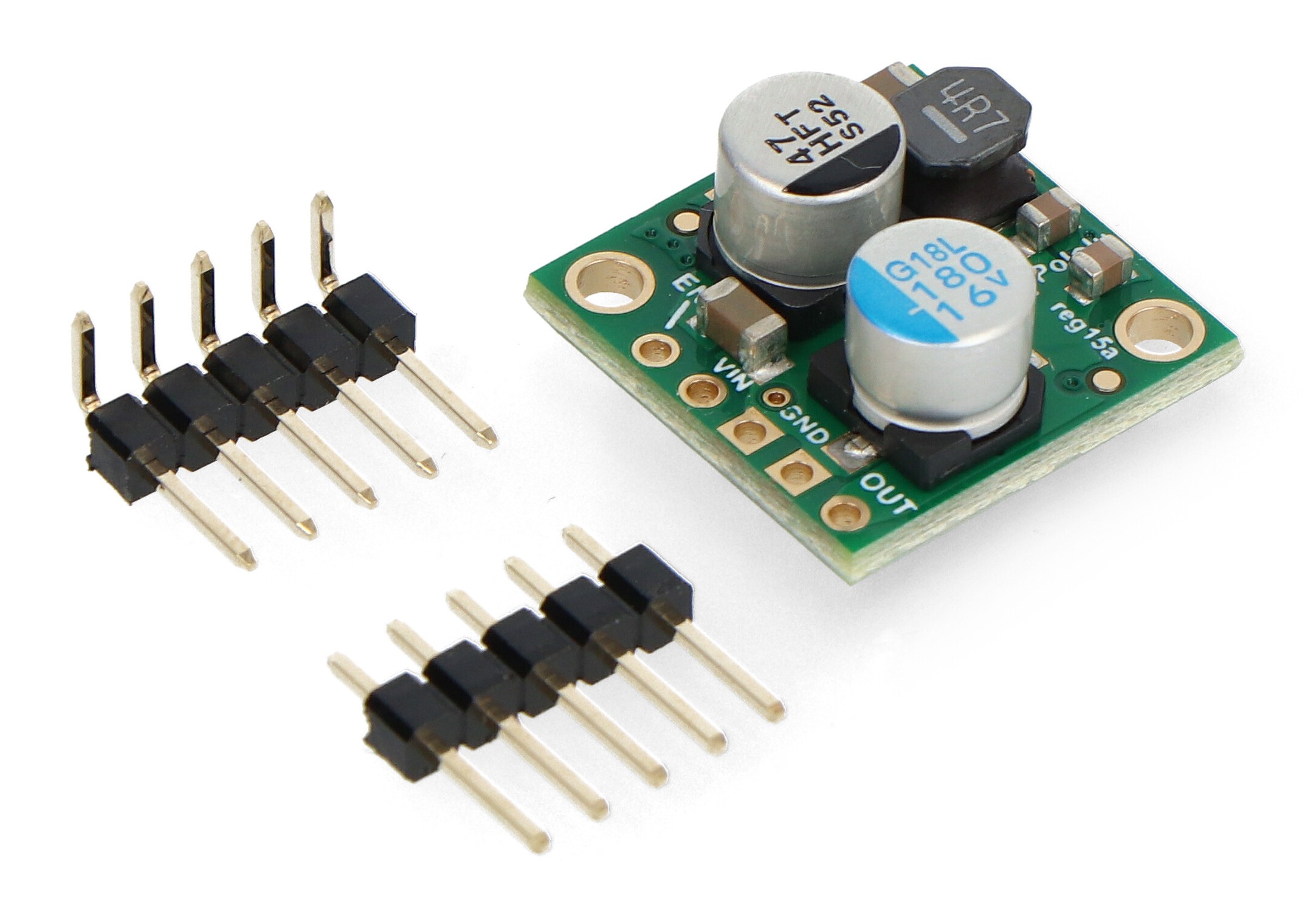

D24V25F9 - przetwornica step-down - 9 V 2,5 A.
Sprawność układu.Sprawność układu
Sprawność definiowana jest jako stosunek mocy wyjściowej do mocy wejściowe (Power out)/(Power in). Jest to bardzo ważny parametr w przypadku pracy z przenośnymi źródłami energii (bateriami i akumulatorami), gdzie liczy się czas pracy na jednym cyklu ładowania. Sprawność tego układu impulsowego wynosi około 85% do 95%.
Napięcie drop-out
Parametr określanych w dokumentacjach jako drop-out voltage to niezbędna do poprawnego działania układu, minimalna różnica pomiędzy napięciem wejściowym a wyjściowym. Przykładowo, jeśli drop-out wynosi 1 V, a pożądane napięcie wyjściowe to 5 V, wartość napięcia zasilania powinna być wyższa niż 6 V. Na rysunkach poniżej przedstawione zostały wartość napięcia drop-out dla przetwornic D24VxFx.
Napięcie drop-out.
