Opis produktu: D45V5F12 - przetwornica step-down - 12V 0,5A - Pololu 5437
D45V5F12 to jeden z modułów z serii miniaturowych regulatorów napięcia od Pololu, opartych na synchronizowanej przetwornicy step-down. Umożliwia uzyskanie napięcia wyjściowego 12 V z wejścia w zakresie od 12,5 V do 65 V. Maksymalny ciągły prąd wyjściowy zależy od napięcia wejściowego i warunków termicznych - typowo wynosi 500 mA, a maksymalnie do 700 mA. Urządzenie charakteryzuje się wysoką sprawnością, niskim poborem własnym (< 0,2 mA) oraz wbudowanymi zabezpieczeniami przed przegrzaniem i zwarciem. Dzięki miniaturowym wymiarom świetnie sprawdza się w ciasnych przestrzeniach projektowych.

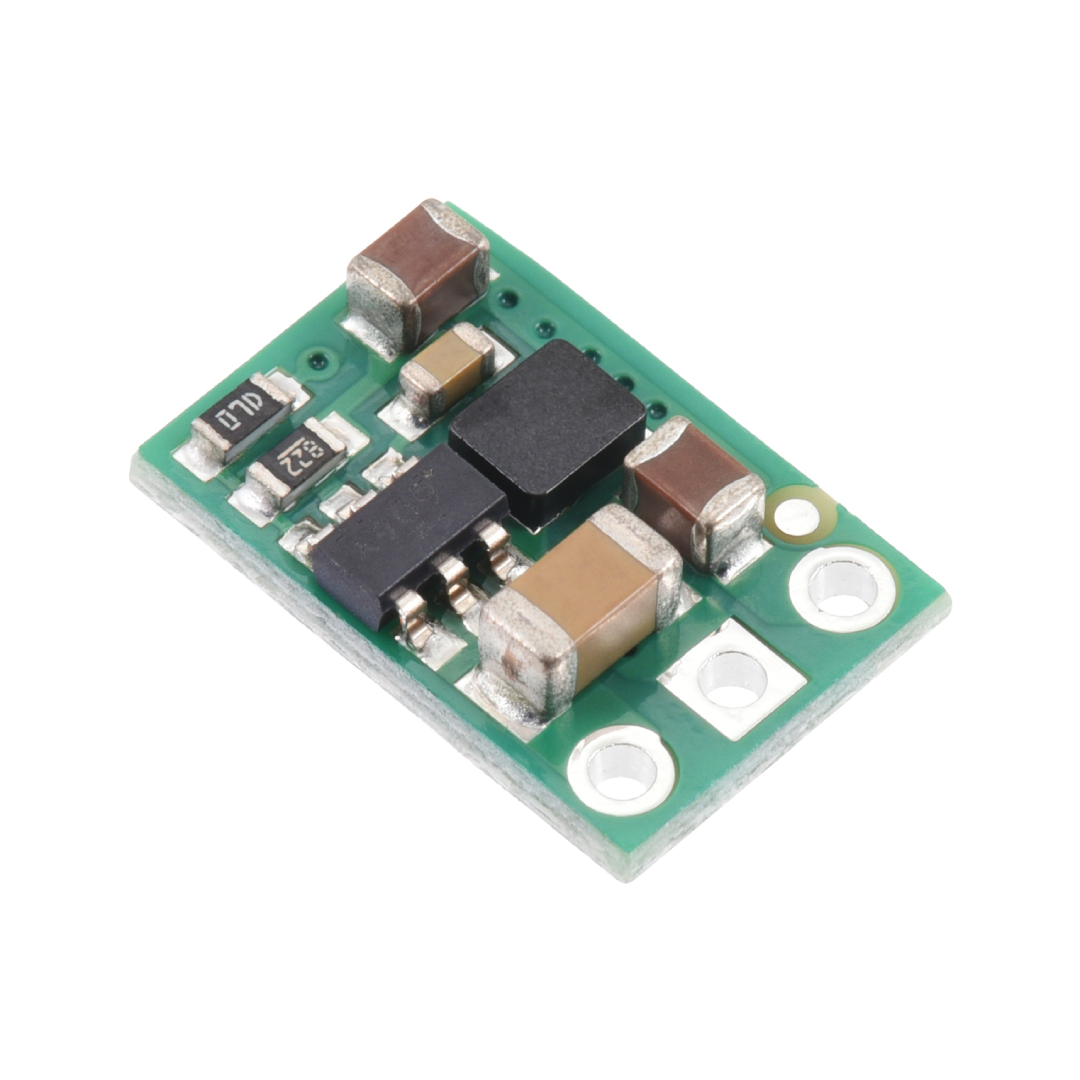

D45V5F12 - przetwornica step-down - 12V 0,5A - Pololu 5437.
D45V5F12 to jeden z modułów z serii miniaturowych regulatorów napięcia od Pololu, opartych na synchronizowanej przetwornicy step-down.Cechy szczególne
- Napięcie wyjściowe 12 V z dokładnością ± 4% - moduł dostarcza stabilne napięcie 12 V, co czyni go idealnym rozwiązaniem dla układów wymagających precyzyjnego zasilania, takich jak mikrokontrolery, czujniki czy moduły komunikacyjne
- Maksymalny prąd wyjściowy do 700 mA (typowo 500 mA) - choć producent deklaruje typową wydajność prądową 500 mA, regulator jest w stanie obsłużyć wartości dochodzące do 700 mA w odpowiednich warunkach (chłodzenie). To pozwala na zasilanie bardziej wymagających obciążeń bez ryzyka przeciążenia
- Szeroki zakres napięcia wejściowego: od 12,5 V do 65 V - regulator może pracować z wysokimi napięciami wejściowymi, co czyni go uniwersalnym wyborem do zastosowań przemysłowych, zasilaczy bateryjnych czy instalacji solarnych
- Częstotliwość przełączania 1,1 MHz - wysoka częstotliwość pracy zapewnia mniejsze rozmiary elementów pasywnych i szybką reakcję układu. W przypadku niskiego obciążenia regulator automatycznie redukuje częstotliwość, zwiększając sprawność energetyczną
- Wbudowane zabezpieczenia przed zwarciem i przegrzaniem - moduł jest wyposażony w mechanizmy, które chronią zarówno sam regulator, jak i podłączone urządzenia przed skutkami przeciążeń, zwarć lub nadmiernego wzrostu temperatury

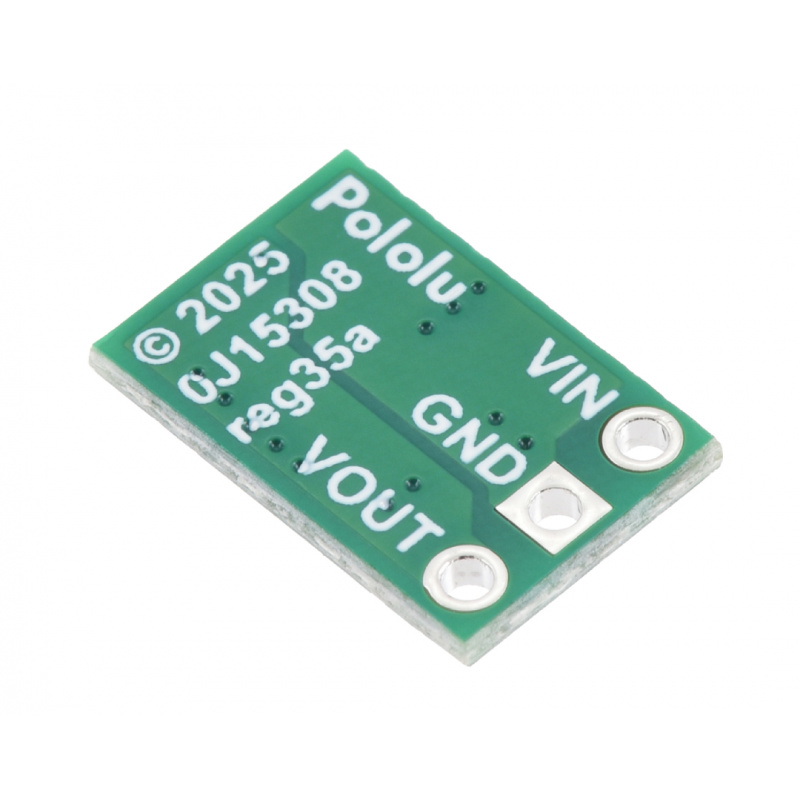

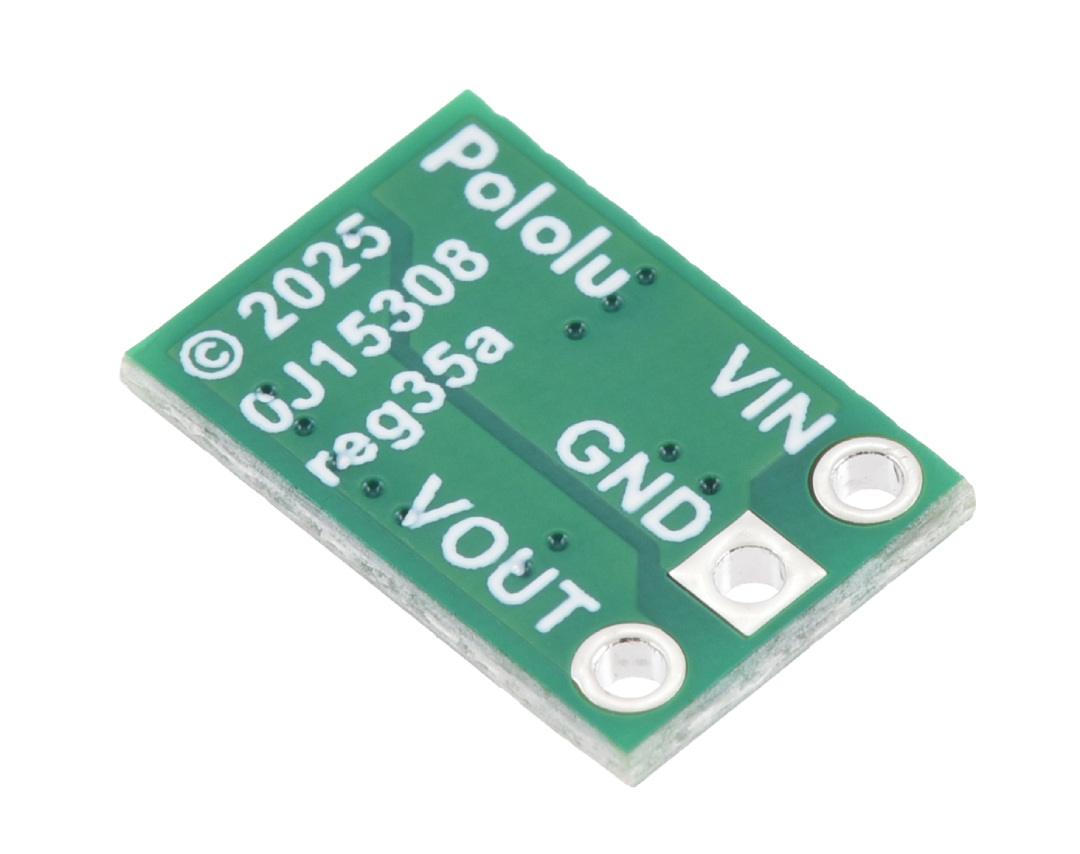

Wyprowadzenia przetwornicy
- VOUT - napięcie wyjściowe 12 V
- GND - masa układu (wspólna dla VIN i VOUT)
- VIN - napięcie wejściowe od 12,5 V do 65 V

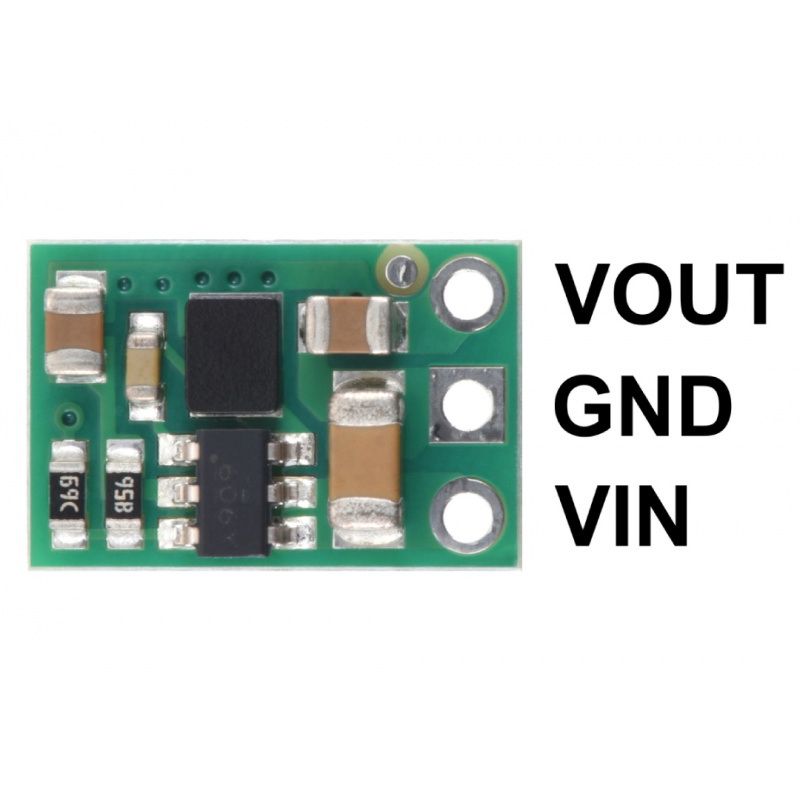

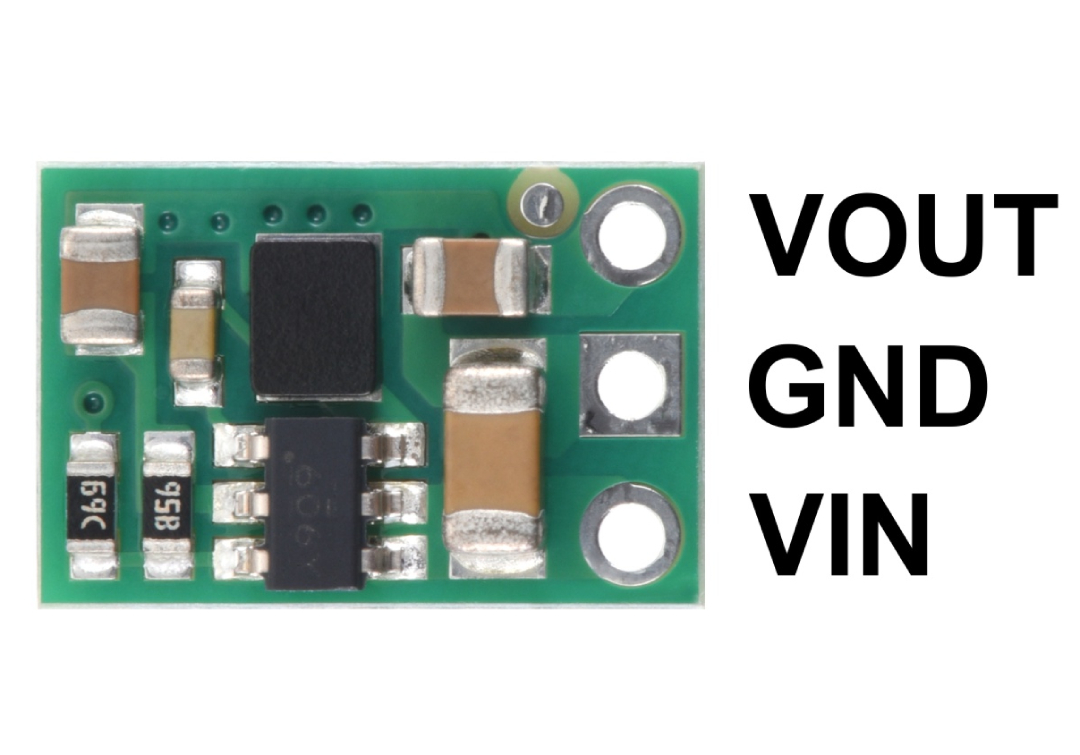

Wyprowadzenia przetwornicy step-down D45V5F12.
Maksymalny ciągły prąd wyjściowy zależy od napięcia wejściowego i warunków termicznych.Specyfikacja techniczna przetwornicy step-down
- Napięcie wejściowe: od 12,5 V do 65 V
- Napięcie wyjściowe: 12 V ± 4%
- Prąd wyjściowy (typowy): 500 mA
- Prąd wyjściowy (maks.): 700 mA
- Sprawność: do 90% (zależna od warunków)
- Pobór prądu własnego: < 0,2 mA
- Częstotliwość przełączania: 1,1 MHz
- Zabezpieczenia: przed przegrzaniem, zwarciem

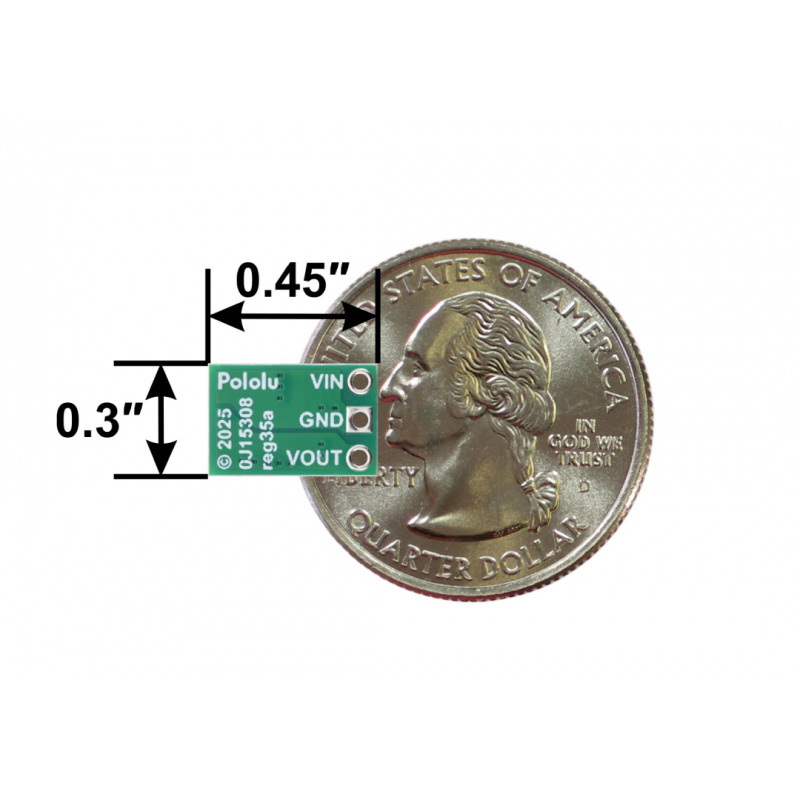

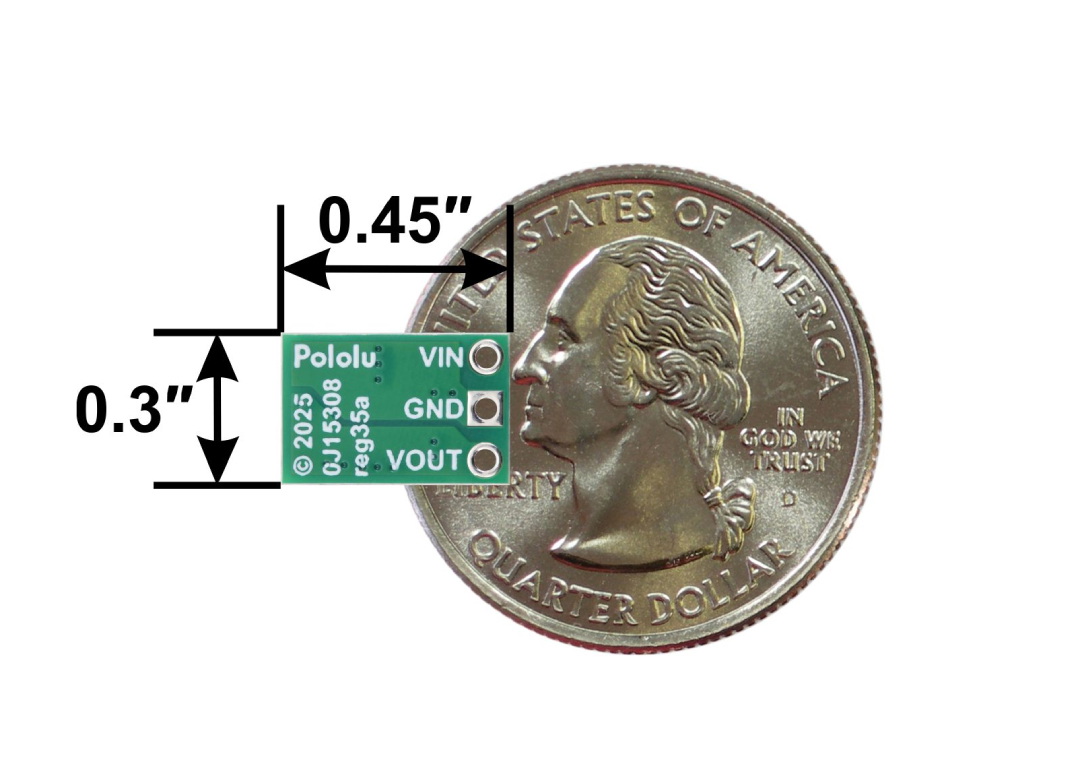

- Wymiary: 7,6 x 11,4 x 2,8 mm
- Masa: 0,4 g
