Regulator napięcia w postaci przetwornicy step-down, wykonany przez firmę SparkFun. Przetwornica AP63203 przeznaczona jest do zmiany napięcia wejściowego od 3,8 V do 32 V na wyjściowe: 3,3 V. Jej wydajność prądowa wynosi 2 A z w pełni zintegrowanym układem MOSFET 125 mΩ po stronie wysokiej oraz MOSFET 68 mΩ po stronie niskiej, zapewniając wysoce wydajną konwersję DC-DC. Wszystkie elementy zostały umieszczone na płytce o niskim profilu, oraz zamknięte w obudowie TSOT26. Moduł wyposażony został w złącza śrubowe dla łatwego podłączenia przewodów.
AP63203 - przetwornica step-down Buck ze złączem śrubowym - 3,3V 2A - SparkFun COM-18356
31,90 zł
25,93 zł netto
Zapłać później
Producent: SparkFun

Opis produktu: AP63203 - przetwornica step-down Buck ze złączem śrubowym - 3,3V 2A - SparkFun COM-18356

Regulator napięcia w postaci przetwornicy step-down, wykonany przez firmę SparkFun. Przetwornica AP63203 przeznaczona jest do zmiany napięcia wejściowego od 3,8 V do 32 V na wyjściowe: 3,3 V. Jej wydajność prądowa wynosi 2 A z w pełni zintegrowanym układem MOSFET 125 mΩ po stronie wysokiej oraz MOSFET 68 mΩ po stronie niskiej, zapewniając wysoce wydajną konwersję DC-DC. Wszystkie elementy zostały umieszczone na płytce o niskim profilu oraz zamknięte w obudowie TSOT26. Napięcie wejściowe / wyjście można doprowadzić na dwa sposoby: za pomocą złącz śrubowych dostępnych na płytce lub otworów z oznaczonymi pinami, do których można wlutować np. piny goldpin. Dodatkowo producent przygotował na spodzie płytki miejsce, do którego można przykleić radiator w celu odprowadzenia ewentualnego ciepła z płytki.

W asortymencie naszego sklepu dostępne są również inne przetwornice step-down, a także step-up oraz step-up / step-down.

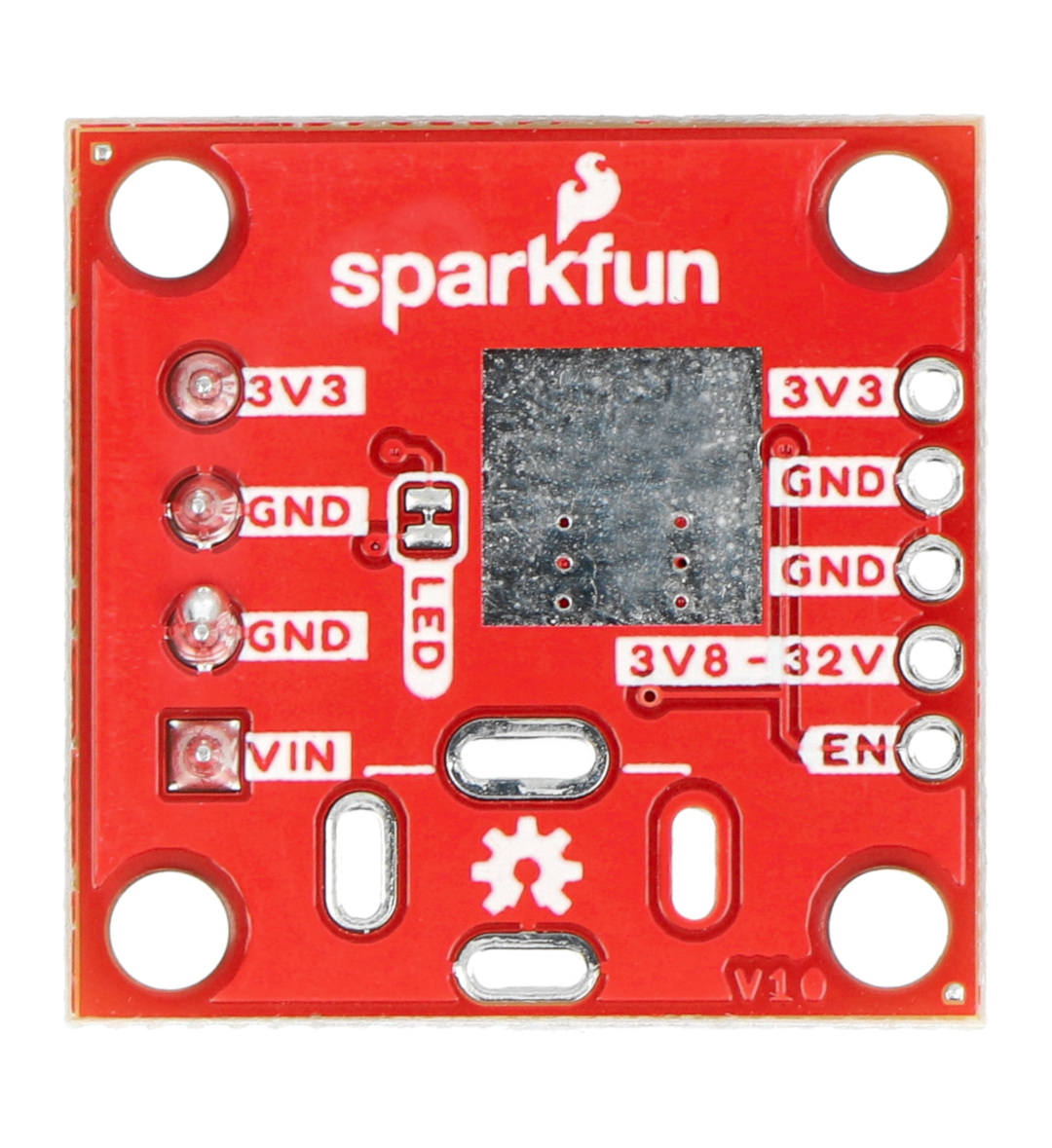

Przetwornica step-downWyprowadzenia przetwornicy step-down AP63203 oraz widoczne miejsce do przyklejenia radiatora.

Wyprowadzenia przetwornicy AP63203

Moduł przetwornicy step-down AP63203 wyposażony został w złącza śrubowe oraz piny w postaci otworów do lutowania:

  • 3V3 - napięcie wyjściowe 3,3 V
  • GND - masa układu
  • VIN - napięcie wejściowe od 3,8 V do 32 V
  • EN - enable

W ofercie dostępna również wersja przetwornicy AP63203 bez złącza śrubowego.

Specyfikacja przetwornicy step-down AP63203

  • Napięcie wejściowe: od 3,8 V do 32 V
  • Napięcie wyjściowe: 3,3 V
  • Ciągły prąd wyjściowy: 2 A
  • Napięcie odniesienia: 0,8 V ± 1%
  • Prąd spoczynkowy: 22 µA
  • Częstotliwość przełączania: 1,1 MHz
  • Obsługuje modulacje częstotliwości impulsów (PFM):
    • wydajność do 80% przy lekkim obciążeniu 1 mA
    • wydajność do 88% przy obciążeniu 5 mA
  • Opatentowana konstrukcja zapewnia najlepszą redukcję EMI
  • Spektrum rozproszenia częstotliwości (FSS) do redukcji EMI
  • Zabezpieczenia:
    • przed zbyt wysokim napięciem
    • prądowe
    • wyłączenie termiczne

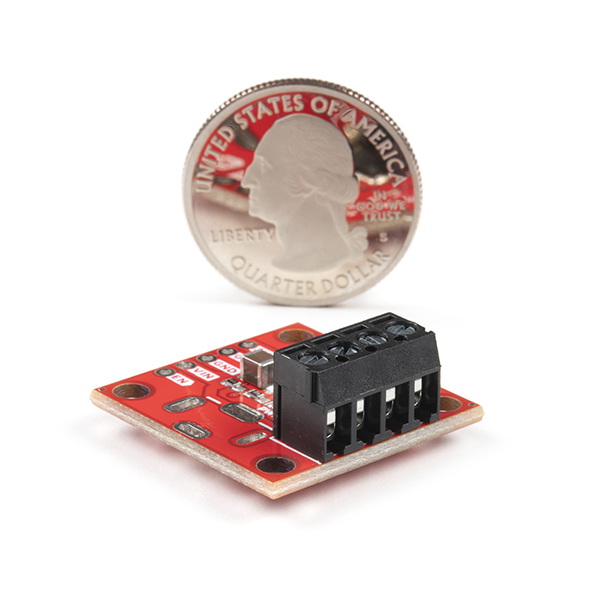

Przetwornica step-downPrzetwornica step-down 3,3 V 2 A.
Napięcie zasil. od 3.8 V
Napięcie zasil. do 32.0 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
Wydajność prąd 2 A
Stabilizator - Typ impulsowy
Stabilizator - Rodzaj step-down
Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 1 cm
Masa opakowania 0.005 kg
