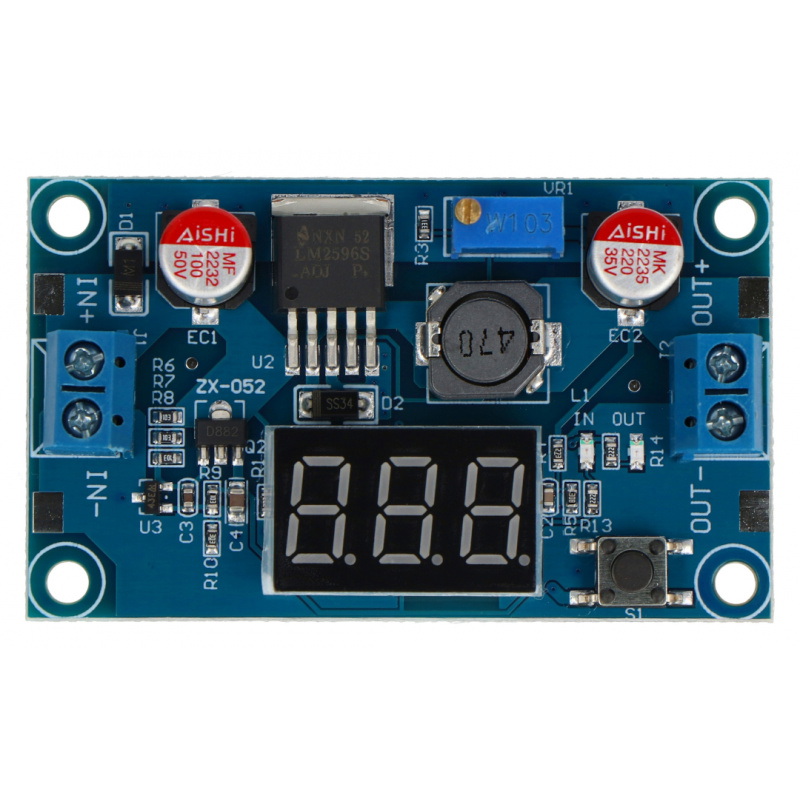

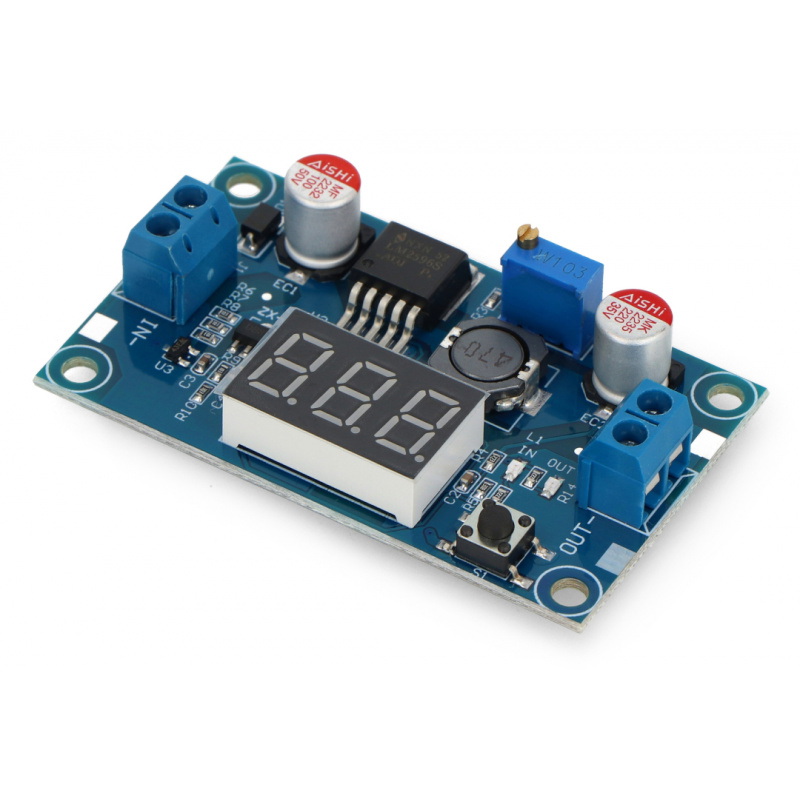

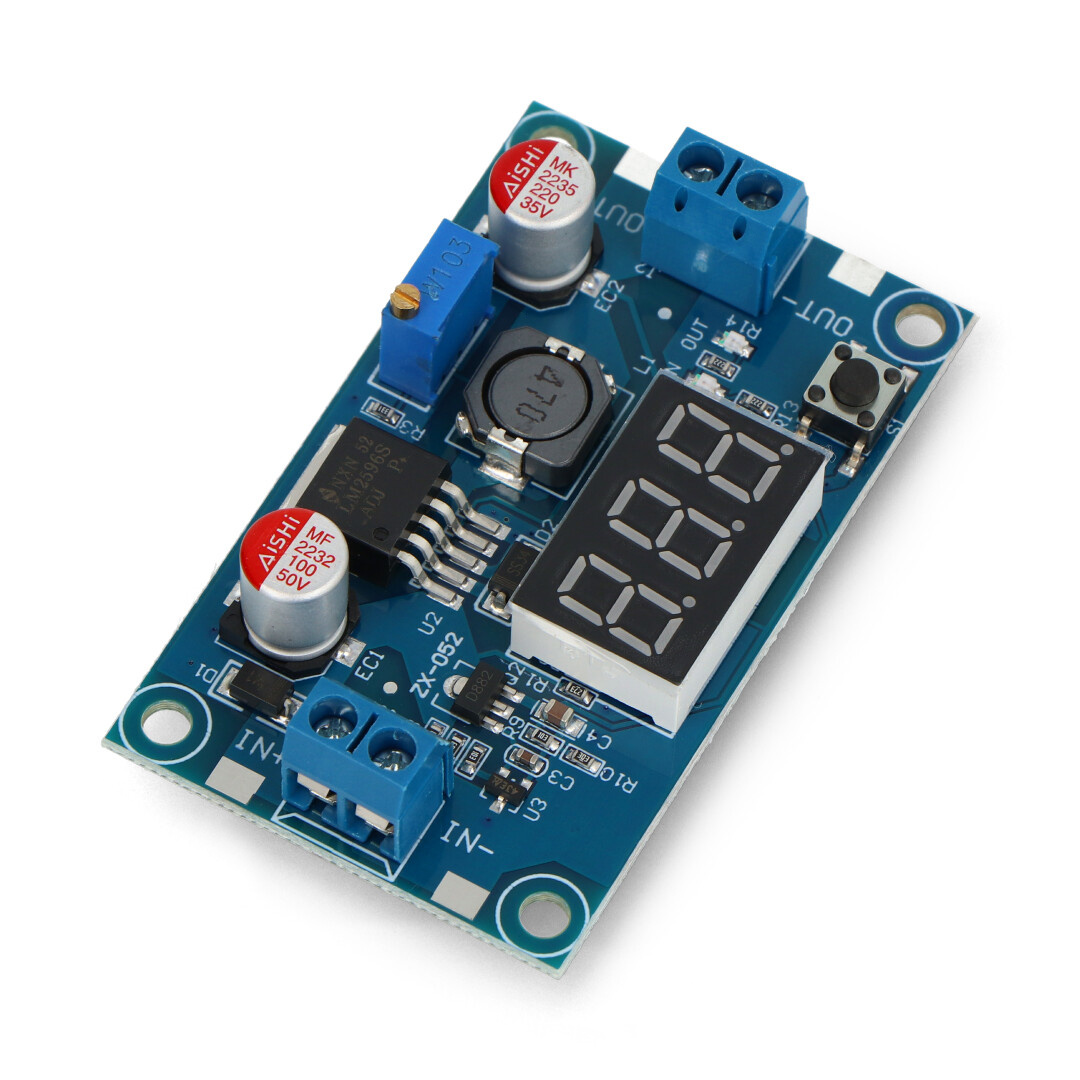

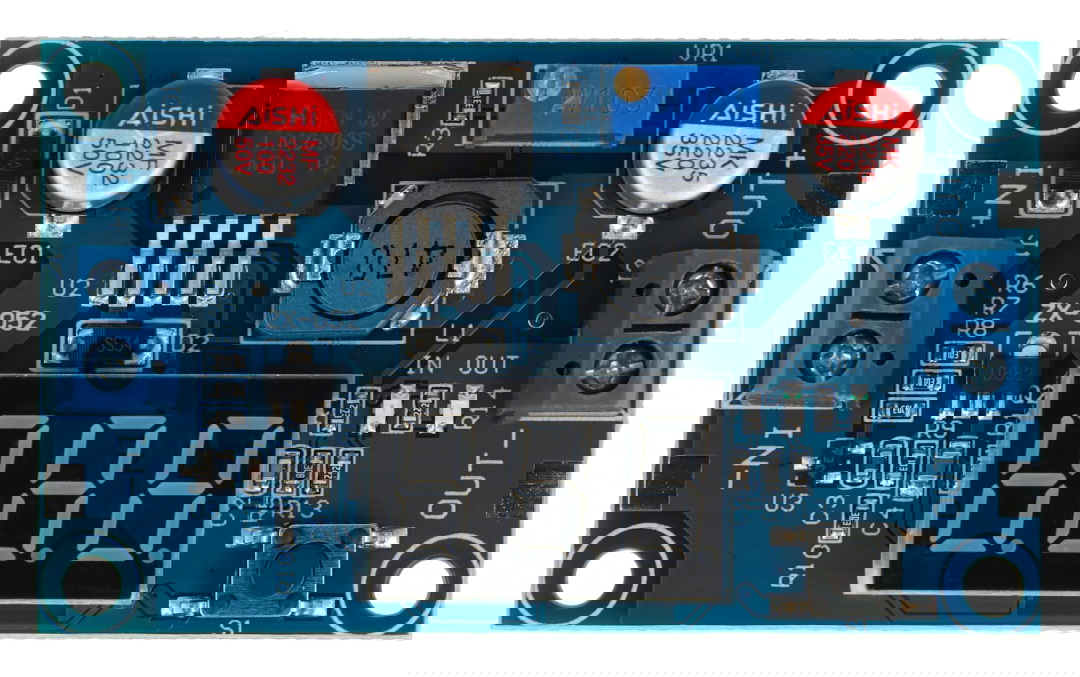

Opis produktu: Przetwornica step-down LM2596S 3,2V-35V 3A z wyświetlaczem
Moduł z przetwornicą impulsową step-down LM2596S. Napięcie wejściowe od 3,2 V do 35 V. Maksymalny ciągły prąd wyjściowy 3 A. Napięcie wyjściowe regulowane w zakresie od 3,2 V do 35 V.
Specyfikacja przetwornicy LM2596S
- Napięcie wejściowe: od 3,2 V do 50 V
- Napięcie wyjściowe: od 3,2 V do 35 V (niższe od wejściowego)
- Maksymalny ciągły prąd wyjściowy: 3 A (przy zastosowaniu chłodzenia, do 2 A bez radiatora)
- Sterownik LM2596S (dokumentacja)
- Sprawność: poniżej 90 % (w zależności od poboru mocy)
- Częstotliwość przełączania: 150 MHz
- Cztery otwory montażowe o średnicy 3 mm
- Wyświetlacz pokazujący napięcie wyjściowe lub wejściowe (wybór przyciskiem)
- Wymiary płytki: 65 x 39 x 12 mm
- Masa: 23 g
Sposób użycia
Moduł posiada cztery wyprowadzenia jako złącza śrubowe:
| Pin | Opis |
|---|---|
| IN+ | Napięcie wejściowe - biegun dodatni. |
| IN- | Napięcie wejściowe - biegun ujemny (masa). |
| OUT+ | Napięcie wyjściowe - biegun dodatni. |
| OUT- | Napięcie wyjściowe - biegun ujemny (masa). |
Napięcie wyjściowe jest wybierane z zakresu od 3,2 V do 35 V za pomocą potencjometru. Należy zwrócić uwagę, że jest to układ obniżający napięcie, a więc napięcie wyjściowe nie może być wyższe od wejściowego.
