SparkFun Buck Regulator Breakout - przetwornica step-down 5V 3A - AP63357 - SparkFun COM-21255

Indeks: SPF-22682
Przetwornica step-down wyposażona w regulator napięcia AP63357 firmy Diodes Inc. Obniża napięcie wejściowe od 6 V do 32 V podając na wyjściu napięcie 5 V, wydajność prądowa wynosi 3 A. Moduł posiada w pełni zintegrowany układ MOSFET 74 mOhm po stronie wysokiej oraz MOSFET 40 mOhm po stronie niskiej.
SparkFun Buck Regulator Breakout - przetwornica step-down 5V 3A - AP63357 - SparkFun COM-21255
34,90 zł
28,37 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: SparkFun

Opis produktu: SparkFun Buck Regulator Breakout - przetwornica step-down 5 V 3 A - AP63357 - SparkFun COM-21255

Przetwornica step-down wyposażona w regulator napięcia AP63357 firmy Diodes Inc. Obniża napięcie wejściowe od 6 V do 32 V podając na wyjściu napięcie 5 V, wydajność prądowa wynosi 3 A. Moduł posiada w pełni zintegrowany układ MOSFET 74 mOhm po stronie wysokiej oraz MOSFET 40 mOhm po stronie niskiej, zapewniając wysoce wydajną konwersję DC-DC. W tylnej części modułu producent umieścił miedzianą podkładkę, która odprowadza nadmiar ciepła generowany przez płytkę podczas pracy.

Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z SparkFun Buck Regulator Breakout - sprawdź!

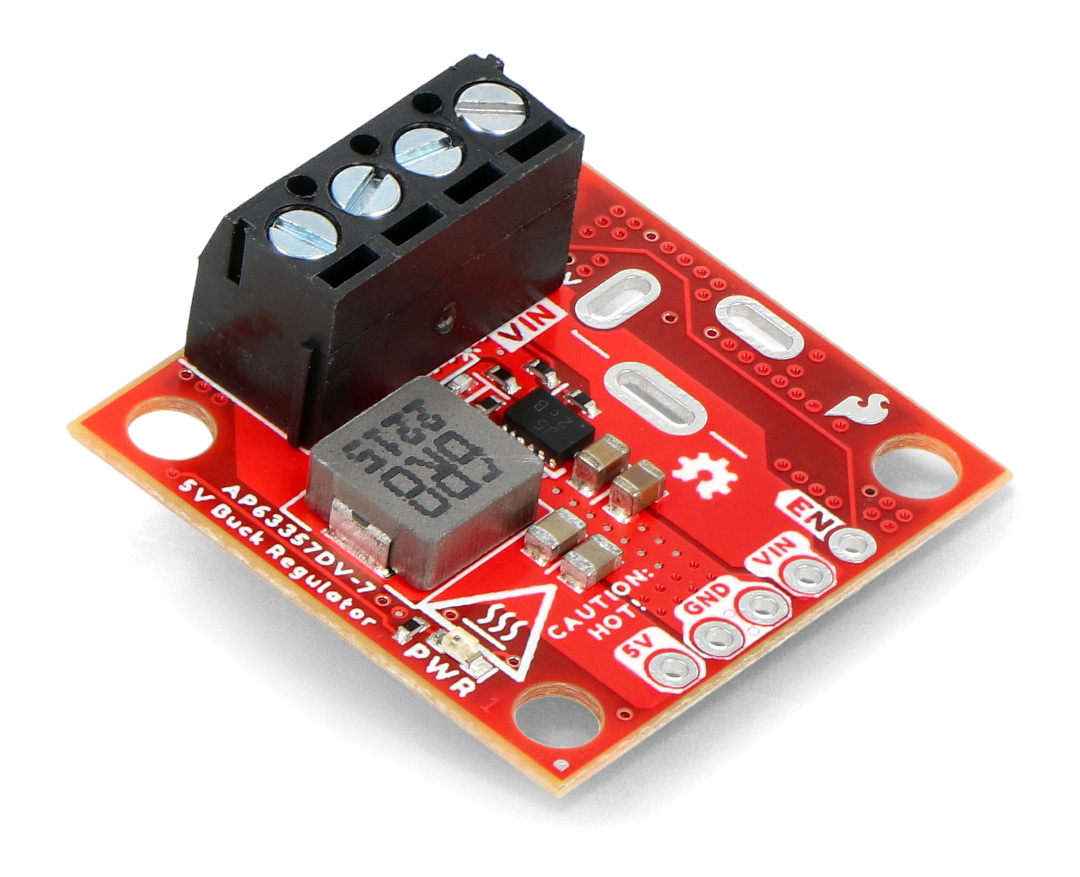

SparkFun Buck Regulator Breakout - przetwornica step-down 5 V 3 A - AP63357 - SparkFun COM-21255.

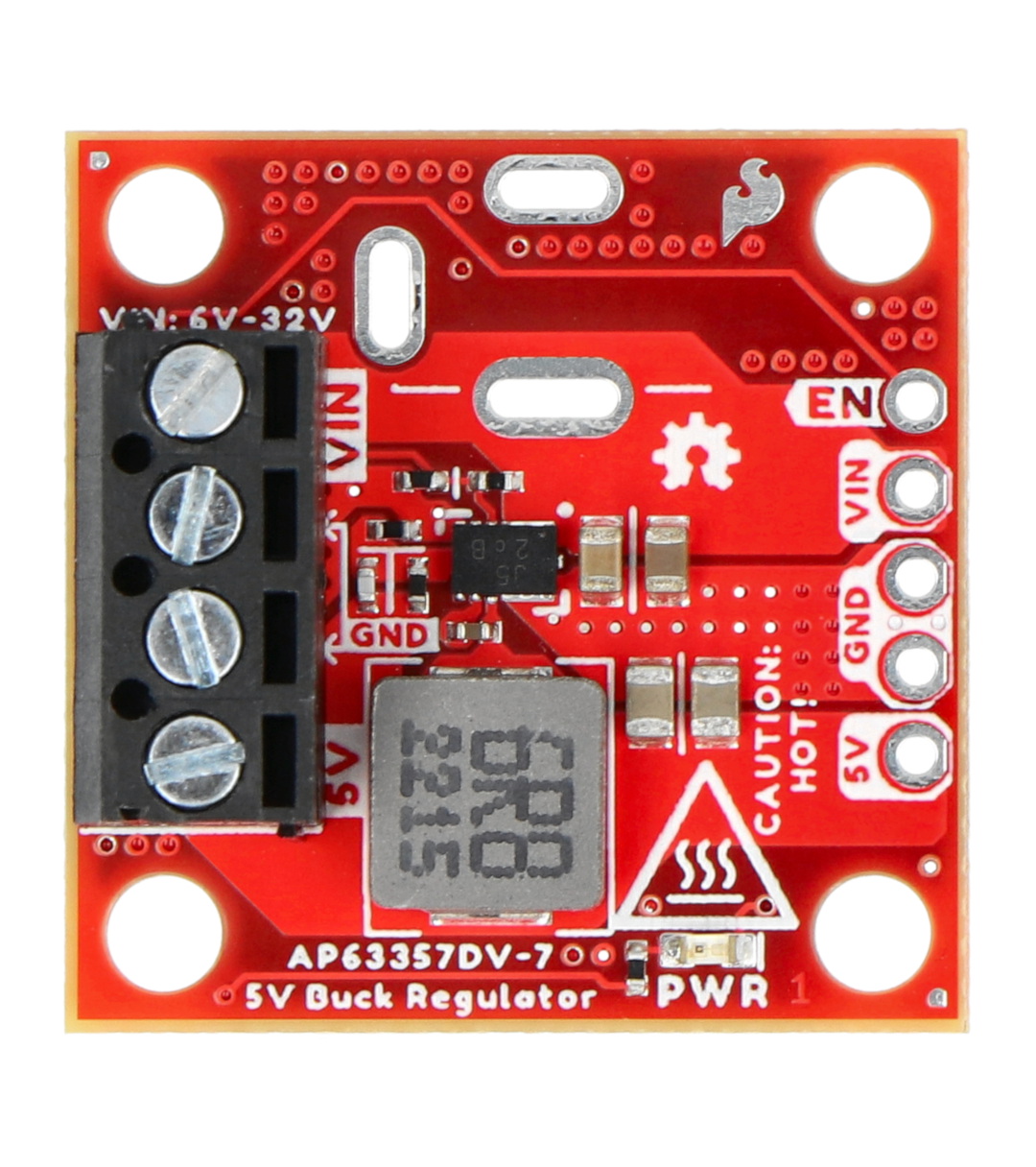

SparkFun Buck Regulator Breakout posiada złącza śrubowe oraz wyprowadzenia w postaci pól lutowniczych.

Opis wyprowadzeń

Płytka posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować przewody i połączyć według zależności poniżej:

  • VIN - napięcie wejściowe od 6 V do 32 V
  • GND - masa układu
  • VOUT - napięcie wyjściowe (regulowane 5 V)
  • EN - pin kontrolny wysokiego napięcia

Dodatkowo moduł posiada także złącze śrubowe stanowiące alternatywę podłączenia.

Specyfikacja techniczna przetwornicy

  • Typ przetwornicy: step-down
  • Napięcie wejściowe: od 6 V do 32 V
  • Napięcie wyjściowe: 5 V
  • Ciągły prąd wyjściowy: 3 A (według specyfikacji układ posiada wydajność prądową 3,5 A jednak producent zaznacza, że ze względu na wysokie nagrzewnie się modułu wartość ta może nie być osiągalna)
  • Napięcie odniesienia: 0,8 V ± 1%
  • Prąd spoczynkowy: 22 µA
  • Częstotliwość przełączania: 450 kHz
  • Obsługuje modulacje częstotliwości impulsów (PFM): wydajność do 86% przy obciążeniu 5 mA
  • Opatentowana konstrukcja zapewnia najlepszą redukcję EMI
  • Spektrum rozproszenia częstotliwości (FSS) do redukcji EMI
  • Tryb LDO
  • Zabezpieczenia:
    • blokada podnapięciowa (UVLO)
    • podnapięciowe wyjścia (UVP)
    • limit prądu szczytowego cykl po cyklu
    • wyłączenie termiczne

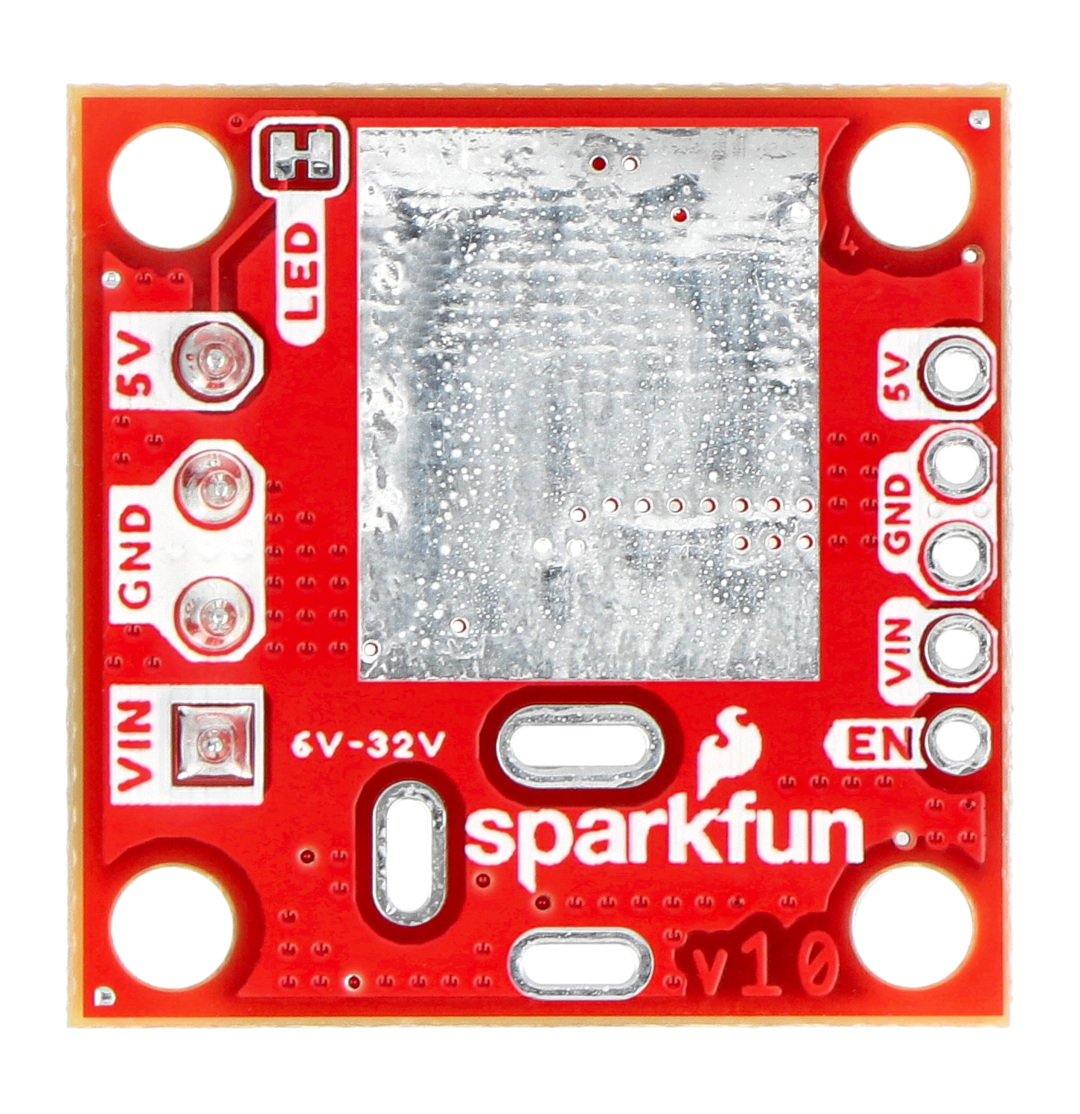

W tylnej części modułu znajduje się element odprowadzający generowane ciepło.

W tylnej części modułu znajduje się element odprowadzający generowane ciepło.

Napięcie zasil. od 6.0 V
Napięcie zasil. do 32.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Wydajność prąd 3 A
Szerokość opakowania 9.5 cm
Wysokość opakowania 5 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
