Opis produktu: Mini przełącznik Slide MOSFET SV 4,5-40V / 4A - z ochroną przed prądem wstecznym - Pololu 2811

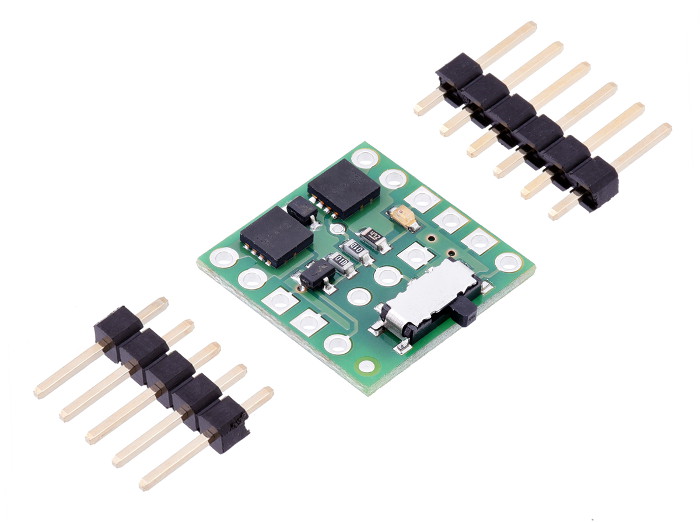

Moduł wykonawczy z tranzystorem typu MOSFET z parą kanałów P do kontrolowania urządzeń o wyższym poborze prądu niż dopuszczalny przez układ sterujący, np. minikomputer Raspberry Pi. Moduł oferuje napięcie zasilania od 4,5 V do 40 V przy poborze prądu do 4 A.

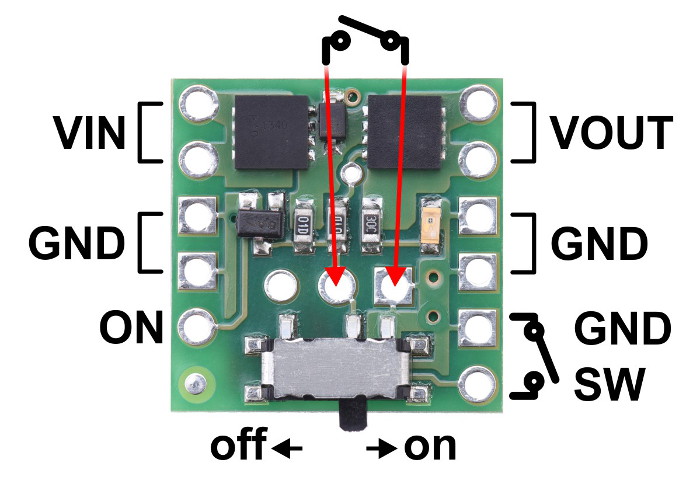

Przykładowe podłączenie zewnętrznego przełącznika
Użycie przełącznika MOSFET
W podstawowym użyciu wystarczy podłączyć zasilanie i masę (piny VIN i GND) oraz kontrolować napięcie VOUT za pomocą wbudowanego przełącznika przesuwnego. Aby wykorzystać zewnętrzny przełącznik, należy podłączyć go między pinami GND i SW po wcześniejszym ustawieniu wbudowanego przełącznika w pozycji OFF.
Nawet w pozycji OFF istnieje możliwość do kontroli stanu przełącznika przez sygnał cyfrowy (np. z mikrokontrolera) przez pin ON. Stan niski lub brak podłączenia pozostawia przełącznik w pozycji OFF, natomiast ustawienie na tym pinie ok. 1 V zmienia stan przełącznika na ON. Maksymalna wartość napięcia na pinie ON może wynosić 30 V, niezależnie od napięcia VIN.

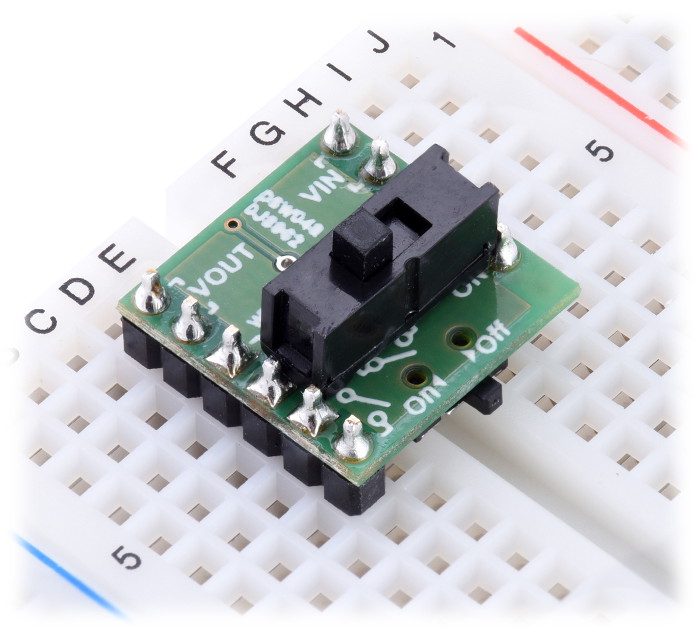

Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.
Dla tego układu MOSFET moc nagrzewająca płytkę jest proporcjonalna do kwadratu przepływającego prądu. Przy typowym prądzie 2 A osiąga temperaturę 55 °C i staje się ona wyczuwalnie ciepła, lecz bezpieczna. Przy odpowiednim odprowadzaniu ciepła można osiągnąć wartość 4,3 A. Jednakże zalecamy zachowanie szczególnej ostrożności, ponieważ tranzystor MOSFET może nagrzać się do temperatury 150 °C.
Specyfikacja przełącznika Slide MOSFET
- Maksymalne napięcie: 40 V
- Rekomendowane napięcie pracy: od 4,5 do 32 V
- Prąd ciągły przy temperaturze 55 °C: 2 A
- Prąd ciągły przy temperaturze 150 °C: 4,3 A
- Maksymalny prąd: 7,2 A
- Kolor diody LED: zielony
- Wymiary: 15 x 15 x 2,5 mm
- Masa: 0,6 g
