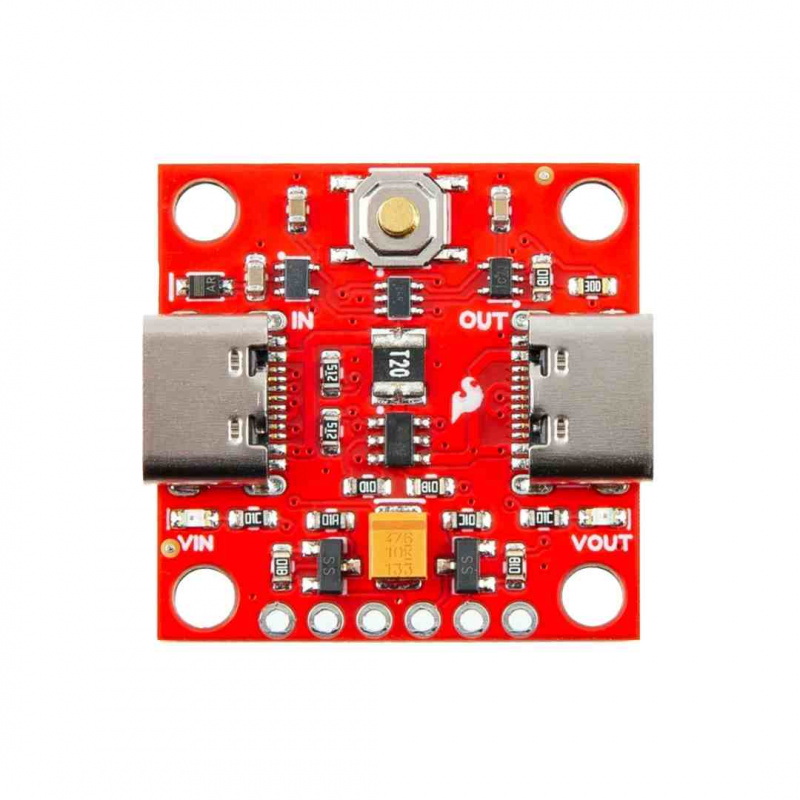

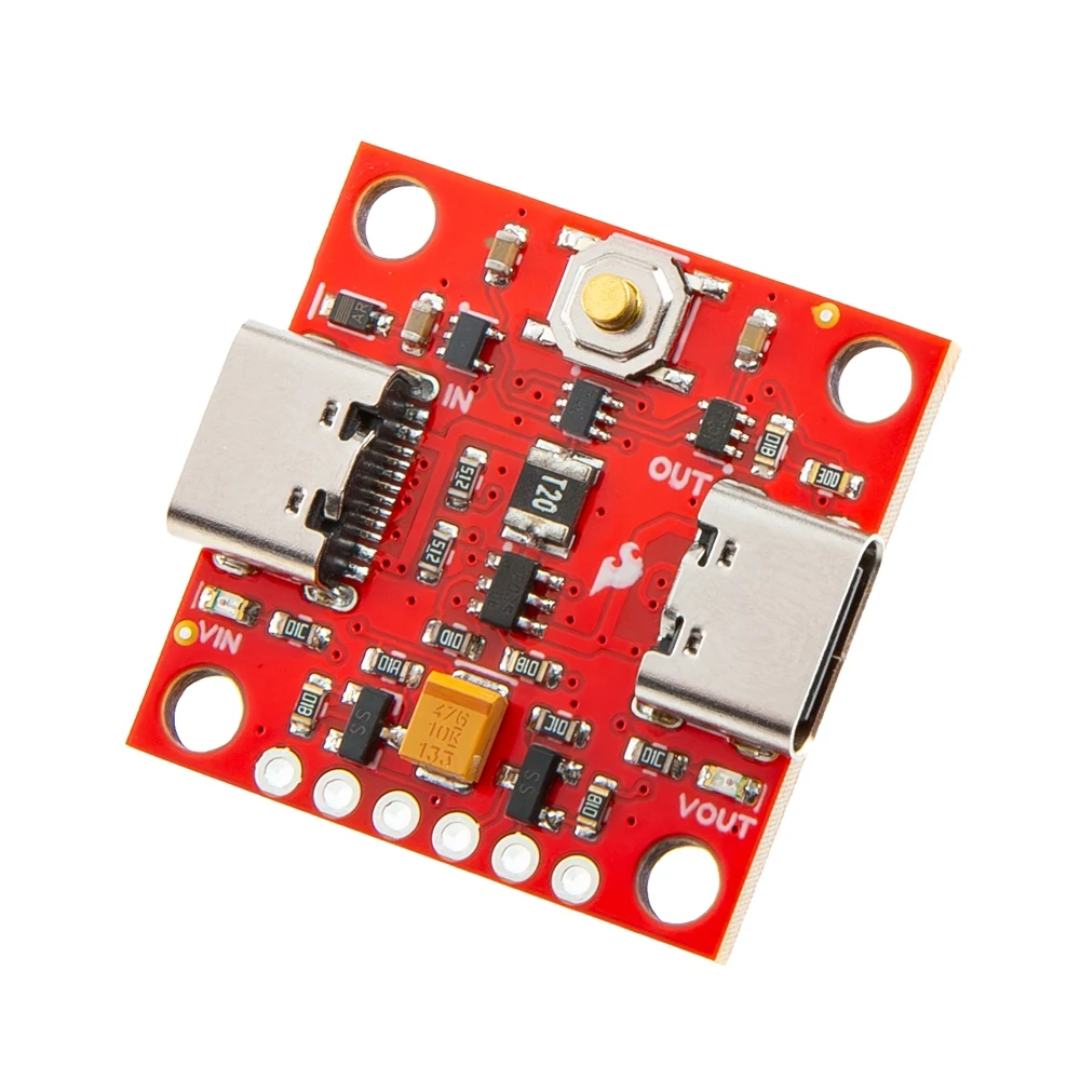

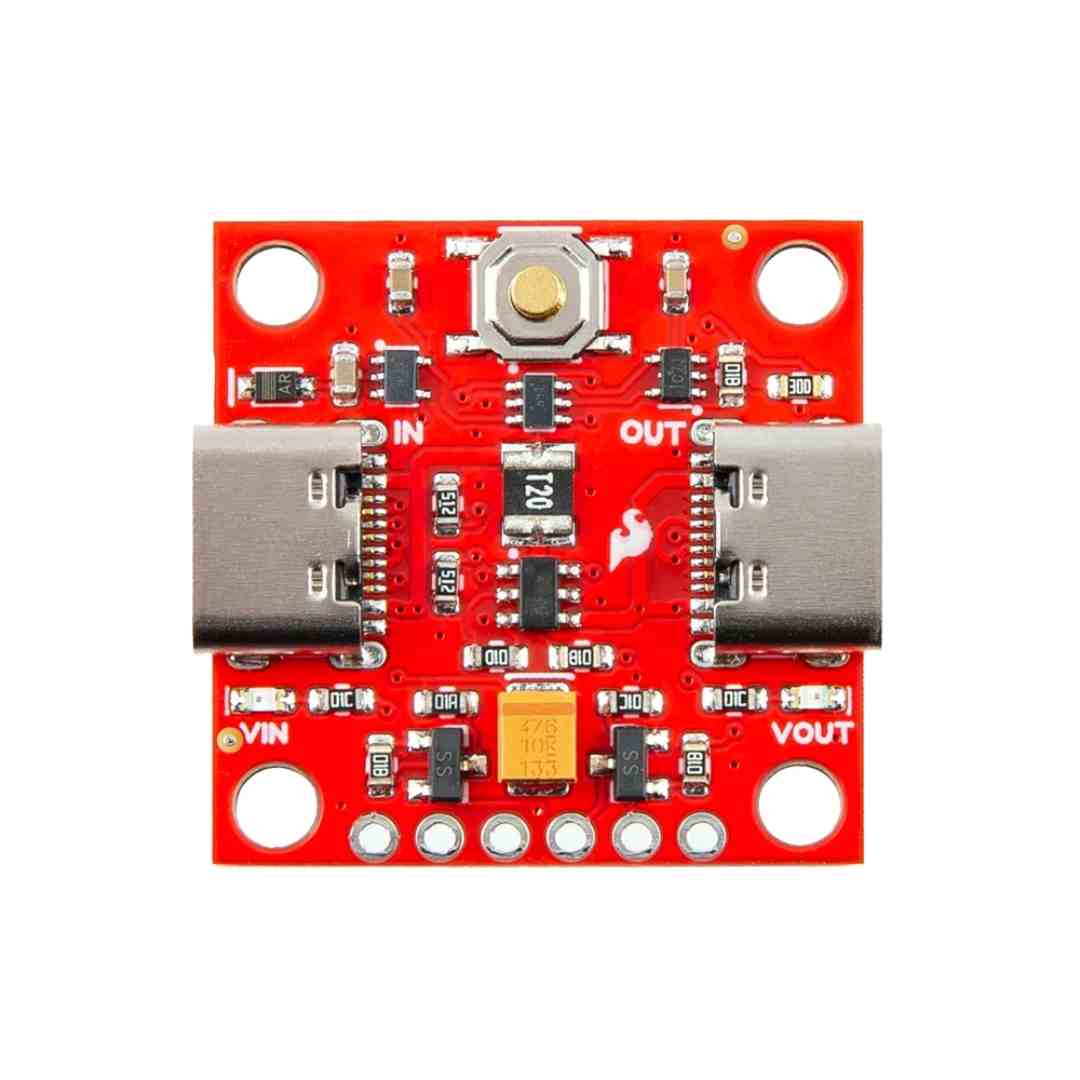

Opis produktu: Soft Power Swich - przełącznik zasilania - USB typu C - SparkFun PRT-27081
Soft Power Switch z USB typu C od SparkFun to przełącznik zasilania, który działa na zasadzie pasywnego przycisku, ale z możliwością sterowania za pomocą oprogramowania. Przycisk działa podobnie jak włącznik laptopa: pojedyncze naciśnięcie włącza system, a kolejne naciśnięcie (po interwencji mikrokontrolera) może go wyłączyć. Jeśli pojawią się problemy, wystarczy przytrzymać przycisk przez około 10 sekund, aby wymusić wyłączenie systemu. Przełącznik jest idealny do zastosowań w projektach opartych na płytkach Thing Plus i innych urządzeniach, gdzie potrzebny jest łatwy sposób na kontrolowanie zasilania. Oferuje dwa złącza USB typu C, a także wersję ze złączami JST 2 mm do podłączenia akumulatora. Charakteryzuje się solidnym, cyfrowym designem opartym na układach Texas Instruments i zapewnia bardzo niski pobór prądu w trybie czuwania, co przekłada się na oszczędność energii w urządzeniach zasilanych bateryjnie. Wyposażony w diody LED wskazujące stan zasilania (wejście i wyjście), a także bezpiecznik 2 A, zapewniając ochronę przed przeciążeniami.
Soft Power Swich - przełącznik zasilania z pasywnym przyciskiem - USB typu C - SparkFun.
Soft Power Switch od SparkFun to przełącznik zasilania, który działa na zasadzie pasywnego przycisku, ale z możliwością sterowania za pomocą oprogramowania.Cechy szczególne
- Minimalne zużycie prądu w trybie czuwania - poniżej 1 µA przy napięciu 3,75 V, z wyłączoną diodą LED VIN
- Złącza USB typu C - dwa porty USB typu C, umożliwiające zarówno zasilanie, jak i przepływ danych
- Wbudowany przycisk - umożliwia łatwe włączanie i wyłączanie urządzenia
- Wymuszone wyłączenie - przytrzymanie przycisku przez około 10 sekund powoduje wymuszenie wyłączenia systemu
- Ochrona przed przeciążeniem - wbudowany bezpiecznik 2 A zapewniający ochronę przed nadmiernym poborem prądu
- Kompatybilność z mikrokontrolerami - możliwość podłączenia pinów PUSH i OFF do mikrokontrolera w celu monitorowania przycisków i inicjowania procesu wyłączania
- Diody LED wskazujące stan zasilania - wskaźniki LED dla zasilania wejściowego i wyjściowego, możliwość wyłączenia w razie potrzeby
Zastosowania w praktyce
Przełącznik SparkFun Soft Power Switch USB typu C jest idealnym rozwiązaniem dla projektów wymagających łatwego zarządzania zasilaniem, takich jak urządzenia mobilne, projekty IoT, prototypowanie z płytkami rozwojowymi, a także systemy zasilane bateryjnie. Dzięki swojej funkcjonalności może być używany w systemach, które wymagają prostego, ale bezpiecznego wyłączania i włączania zasilania.
Przycisk działa podobnie jak włącznik laptopa: pojedyncze naciśnięcie włącza system, a kolejne naciśnięcie (po interwencji mikrokontrolera) może go wyłączyć.
Oferuje dwa złącza USB typu C, a także wersję ze złączami JST 2 mm do podłączenia akumulatora.Specyfikacja techniczna Soft Power Switch
- Napięcie zasilania: od 1,8 V do 5,5 V (typowo 5 V z USB typu C)
- Maksymalny prąd: 2 A ciągły, 4 A szczytowy
- MOSFET: SIL2308 N&P-Channel MOSFET, rezystancja włączona P-Channel: 70 mΩ
- Prąd spoczynkowy: < 1 µA przy 3,75 V, gdy dioda LED VIN jest wyłączona
- Złącza: 2x USB typu C (zasilanie i przepływ danych)
- Bezpiecznik: 2 A (samoregenerujący)
- Regulator napięcia: 3,3 V (AP2112K)

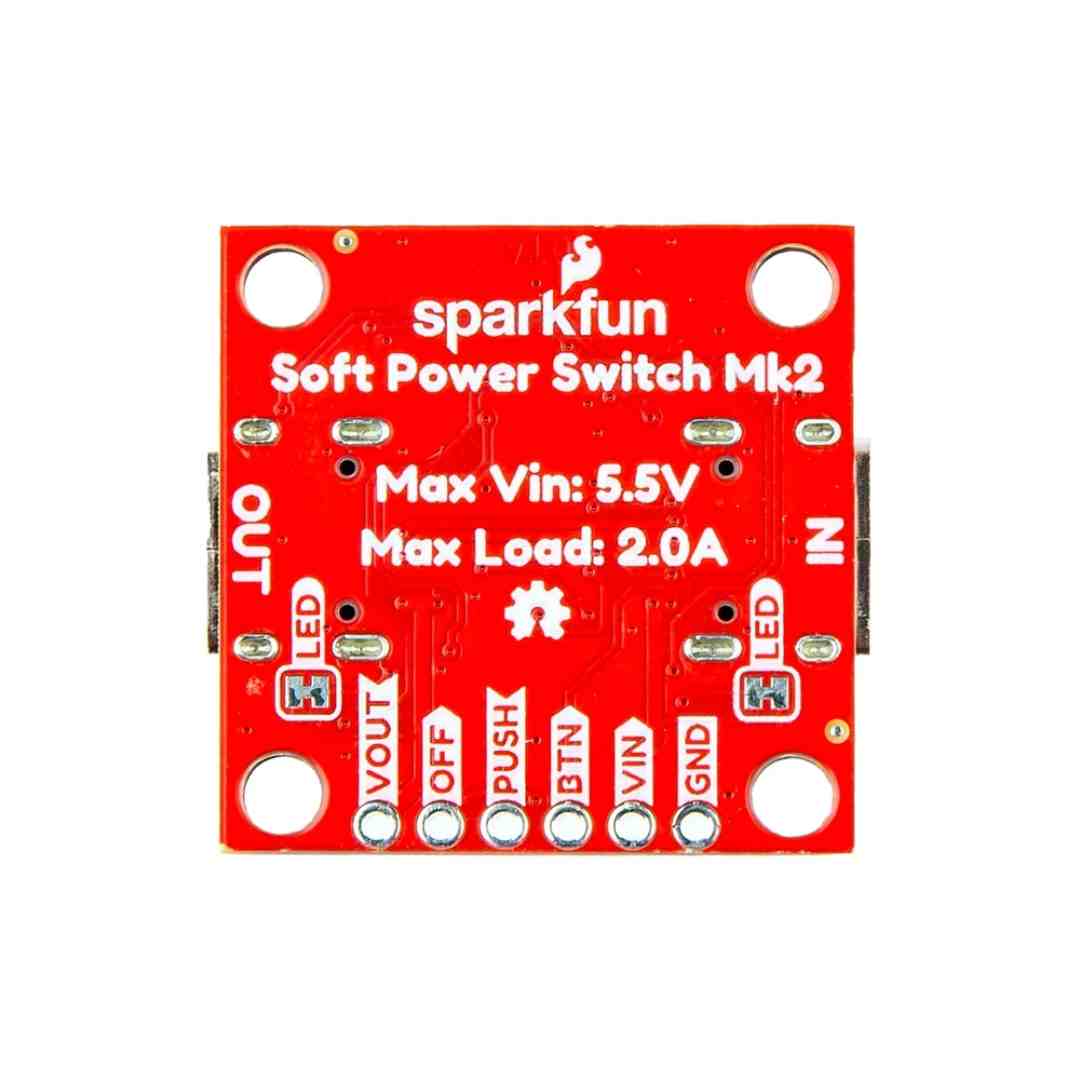

- Wyprowadzenia: GND, VIN, VOUT, BTN, PUSH, OFF

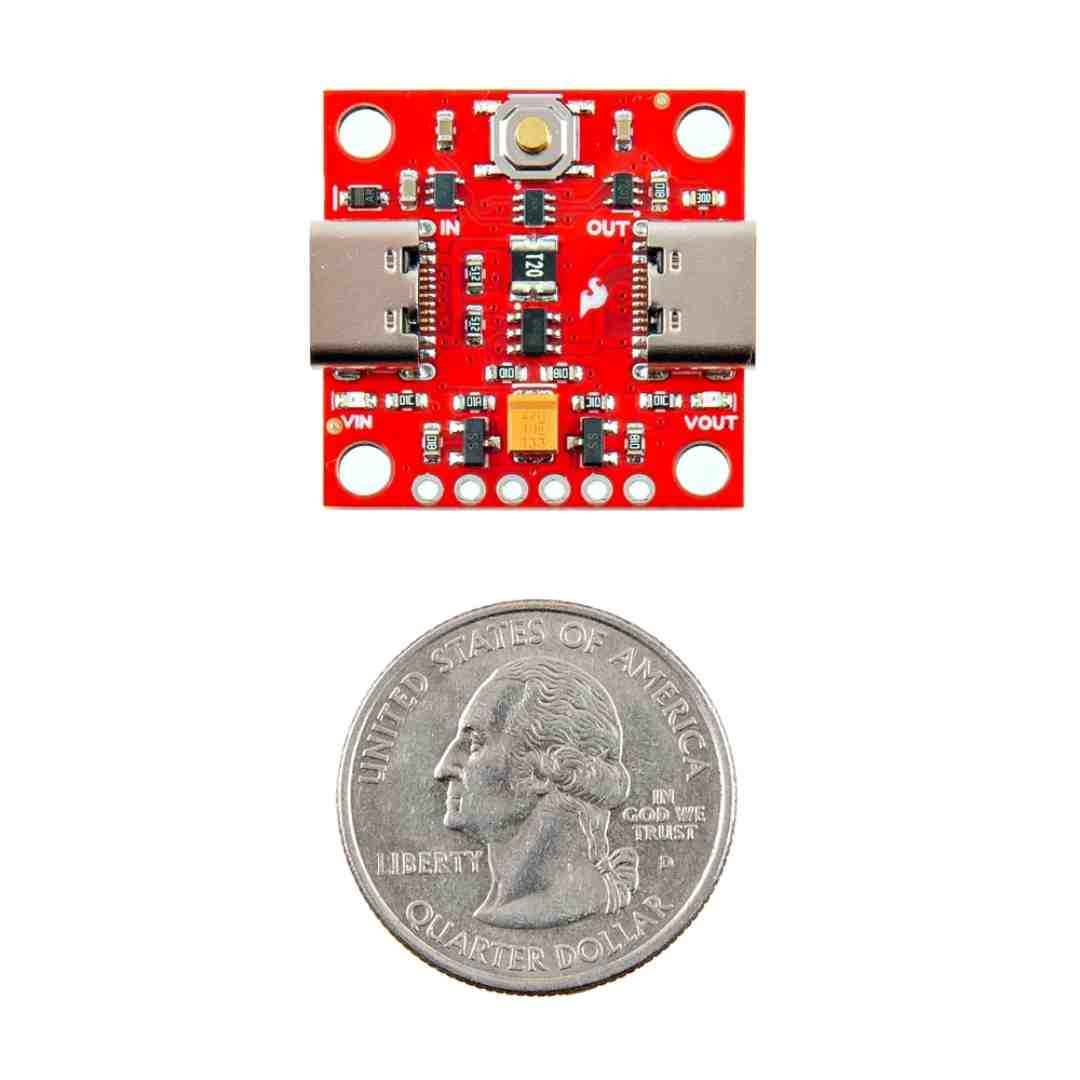

- Wymiary płytki: 25,4 x 25,4 mm
- Masa: 3,25 g
