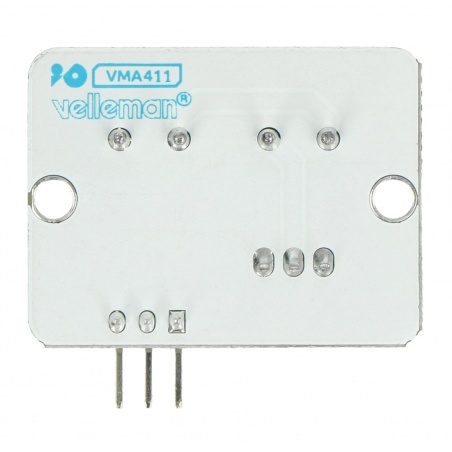

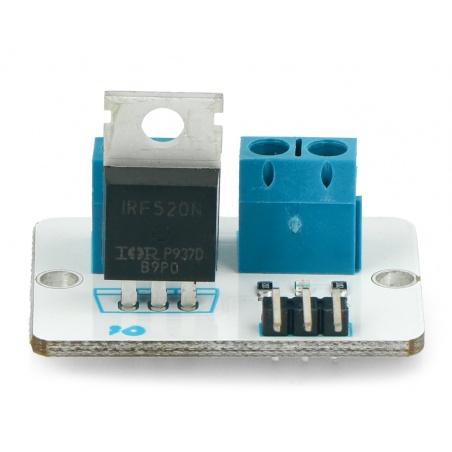

Opis produktu: Velleman WPM411 - moduł wykonawczy MOSFET IRF520 24 V / 5 A
Moduł wykonawczy z tranzystorem typu MOSFET z kanałem N do kontrolowania urządzeń o wyższym poborze prądu niż dopuszczalny przez układ sterujący. Wykorzystany IRF520 oferuje napięcie zasilania od 0 V do 24 V przy poborze prądu do 5 A, przy poborze powyżej 1 A należy zastosować radiator.
Programowalne płytki sterujące często mają ograniczenia związane z napięciem i maksymalnym prądem pracy. Skutkuje to niemożliwością bezpośredniego podłączenia urządzeń o wyższym poborze mocy. np. gdy chcemy podłączyć taśmę LED zasilaną napięciem +12 V pinów do Arduino, nie możemy tego zrobić bezpośrednio, ze względu na ograniczenie napięcia i prądu pracy mikrokontrolera. W takim przypadku, do sterowania wykorzystuje się układy wykonawcze z tranzystorem mocy.
|
Produkt kompatybilny z Arduino W sieci można znaleźć przykładowy program dla Arduino. |
Opis wyprowadzeń modułu

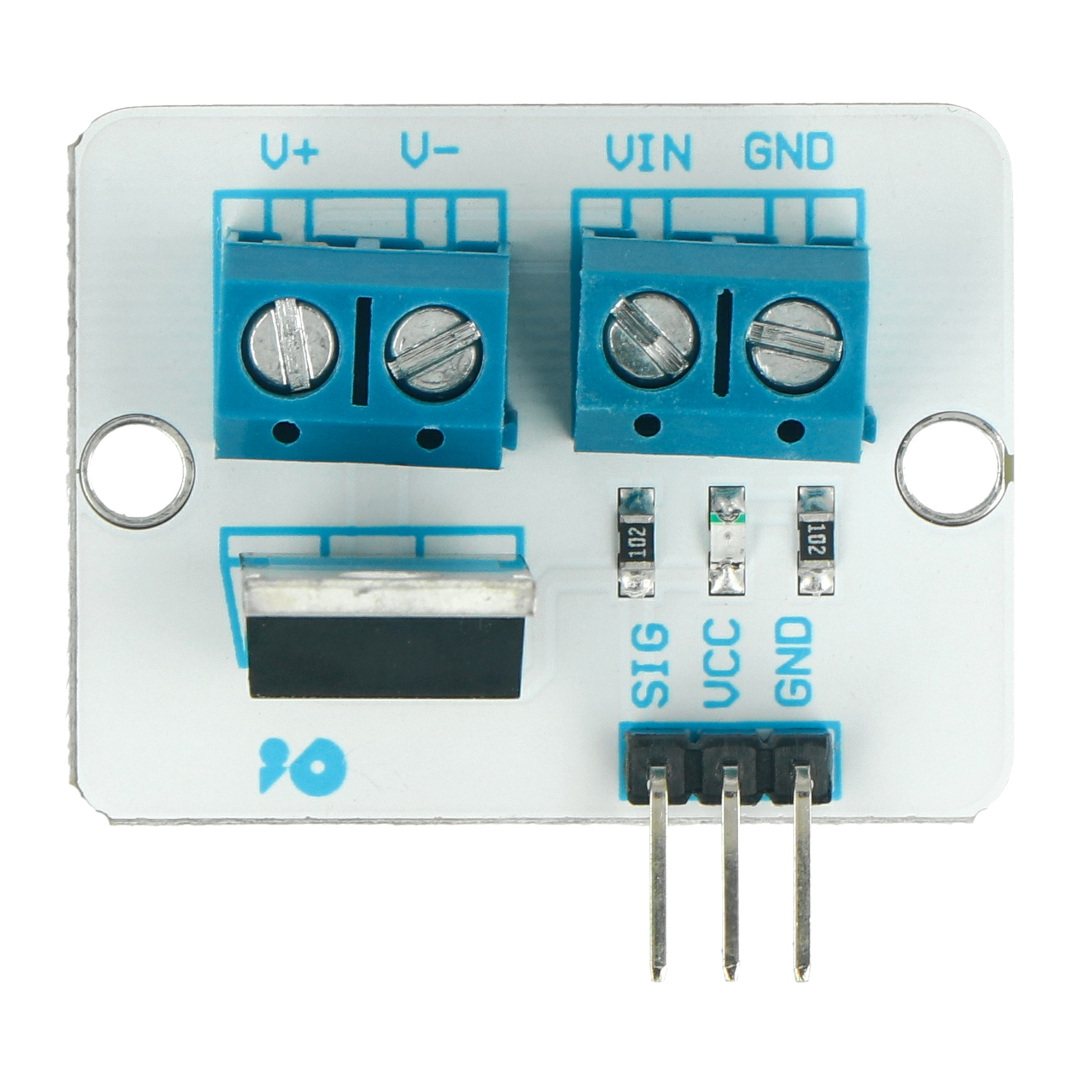

Moduł posiada 7 wyprowadzeń:
- Złącza goldpin
- SIG: sygnał sterujący
- VCC: niepodłączone
- GND: masa

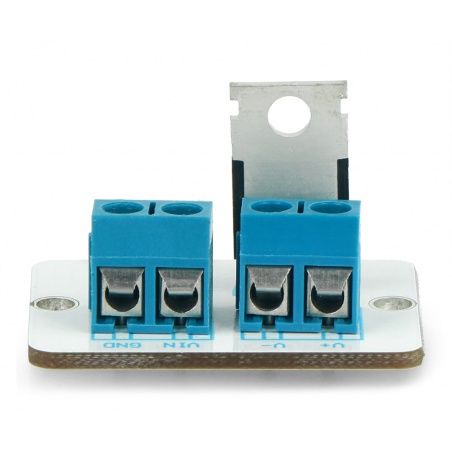

- Złącza ARK:
- VIN: źródło zasilania zewnętrznego od 0 V do 24 V
- GND: masa
- V-: biegun ujemny układu sterowanego
- V+: biegun dodatni układu sterowanego
Specyfikacja techniczna modułu wykonawczego
- Napięcie zasilania modułu: od 3,3 V do 5 V
- Obsługiwane napięcie: od 0 V do 24 V
- Ograniczenie prądowe: 5 A

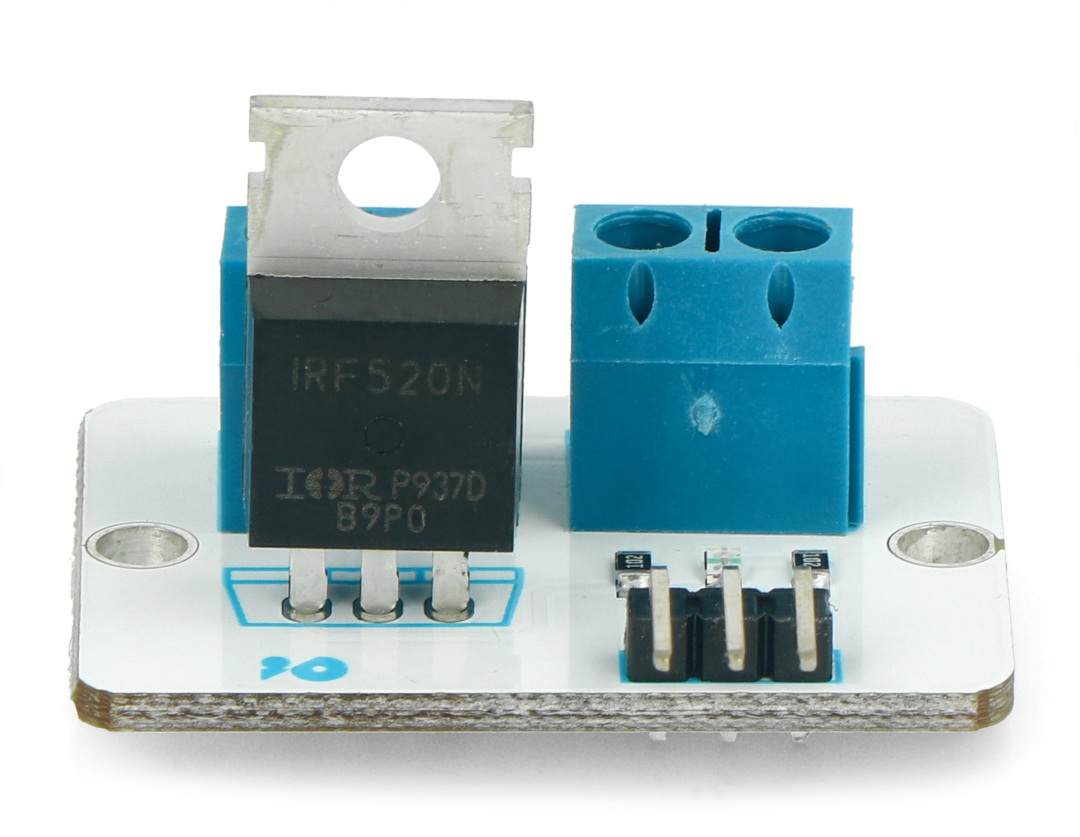

- Zastosowany tranzystor: N MOSFET IRF520 (dokumentacja)
- Sygnalizacja LED
- Wymiary: 34 x 21 x 16 mm
